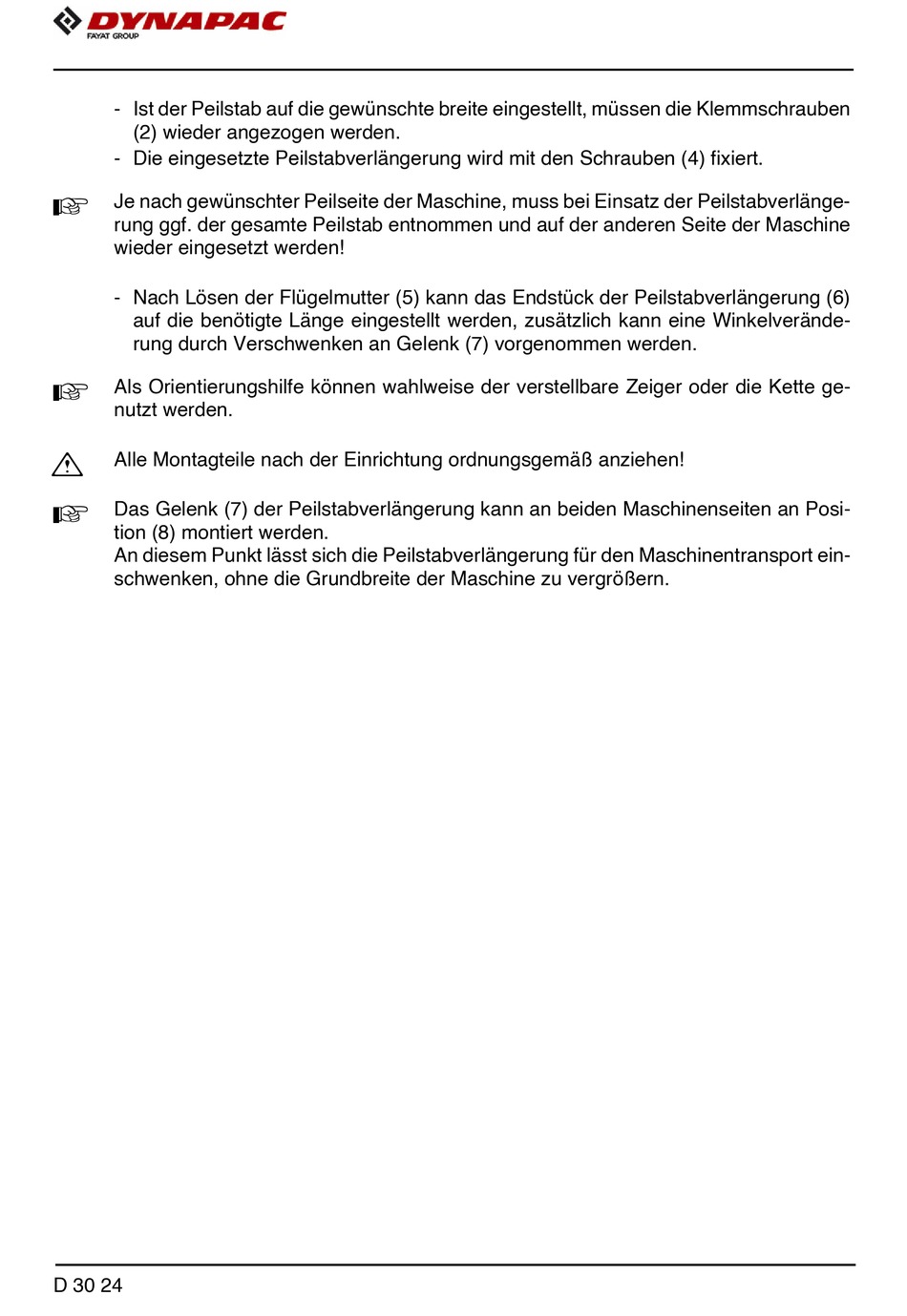

- Ist der Peilstab auf die gewünschte breite eingestellt, müssen die Klemmschrauben
(2) wieder angezogen werden.
- Die eingesetzte Peilstabverlängerung wird mit den Schrauben (4) fixiert.
Je nach gewünschter Peilseite der Maschine, muss bei Einsatz der Peilstabverlänge-
A
rung ggf. der gesamte Peilstab entnommen und auf der anderen Seite der Maschine
wieder eingesetzt werden!
- Nach Lösen der Flügelmutter (5) kann das Endstück der Peilstabverlängerung (6)
auf die benötigte Länge eingestellt werden, zusätzlich kann eine Winkelverände-
rung durch Verschwenken an Gelenk (7) vorgenommen werden.
Als Orientierungshilfe können wahlweise der verstellbare Zeiger oder die Kette ge-
A
nutzt werden.
m Alle Montagteile nach der Einrichtung ordnungsgemäß anziehen!
Das Gelenk (7) der Peilstabverlängerung kann an beiden Maschinenseiten an Posi-
A
tion (8) montiert werden.
An diesem Punkt lässt sich die Peilstabverlängerung für den Maschinentransport ein-
schwenken, ohne die Grundbreite der Maschine zu vergrößern.
D 30 24
