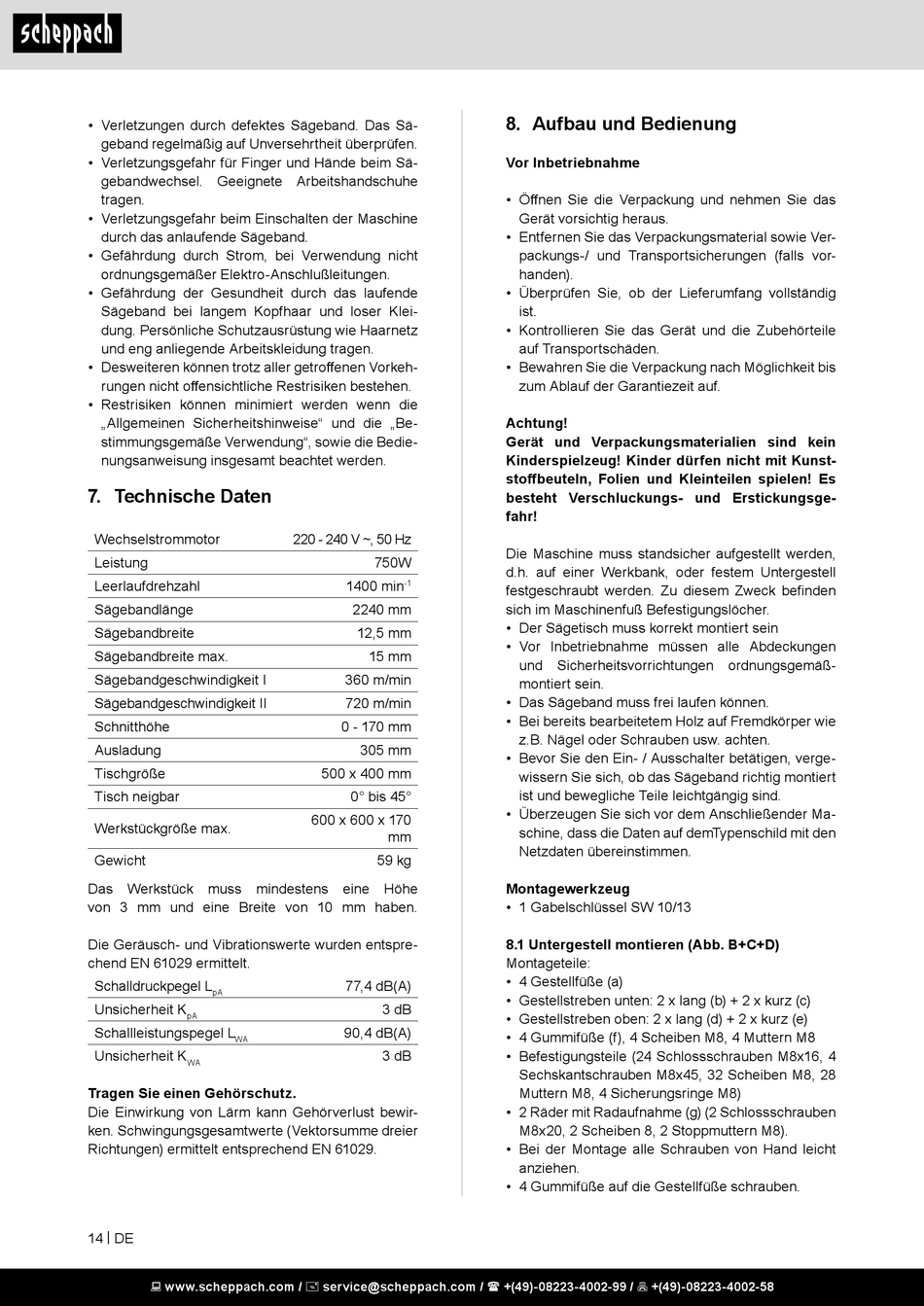

• Verletzungen durch defektes Sägeband. Das Sä-
geband regelmäßig auf Unversehrtheit überprüfen.
• Verletzungsgefahr für Finger und Hände beim Sä-
gebandwechsel. Geeignete Arbeitshandschuhe
tragen.
• Verletzungsgefahr beim Einschalten der Maschine
durch das anlaufende Sägeband.
• Gefährdung durch Strom, bei Verwendung nicht
ordnungsgemäßer Elektro-Anschlußleitungen.
• Gefährdung der Gesundheit durch das laufende
Sägeband bei langem Kopfhaar und loser Klei-
dung. Persönliche Schutzausrüstung wie Haarnetz
und eng anliegende Arbeitskleidung tragen.
• Desweiteren können trotz aller getroffenen Vorkeh-
rungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden wenn die
„Allgemeinen Sicherheitshinweise" und die „Be-
stimmungsgemäße Verwendung", sowie die Bedie-
nungsanweisung insgesamt beachtet werden.

7. Technische Daten

Wechselstrommotor
Leistung
Leerlaufdrehzahl
Sägebandlänge
Sägebandbreite
Sägebandbreite max.
Sägebandgeschwindigkeit I
Sägebandgeschwindigkeit II
Schnitthöhe
Ausladung
Tischgröße
Tisch neigbar
Werkstückgröße max.
Gewicht
Das Werkstück muss mindestens eine Höhe
von 3 mm und eine Breite von 10 mm haben.
Die Geräusch- und Vibrationswerte wurden entspre-
chend EN 61029 ermittelt.
Schalldruckpegel L
pA
Unsicherheit K
pA
Schallleistungspegel L
WA
Unsicherheit K
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken. Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 61029.
14 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
220 - 240 V ~, 50 Hz
750W
1400 min
-1
2240 mm
12,5 mm
15 mm
360 m/min
720 m/min
0 - 170 mm
305 mm
500 x 400 mm
0° bis 45°
600 x 600 x 170
mm
59 kg
77,4 dB(A)
3 dB
90,4 dB(A)
3 dB

8. Aufbau und Bedienung

Vor Inbetriebnahme
• Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vor-
handen).
• Überprüfen Sie, ob der Lieferumfang vollständig
ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
Achtung!
Gerät und Verpackungsmaterialien sind kein
Kinderspielzeug! Kinder dürfen nicht mit Kunst-
stoffbeuteln, Folien und Kleinteilen spielen! Es
besteht Verschluckungs- und Erstickungsge-
fahr!
Die Maschine muss standsicher aufgestellt werden,
d.h. auf einer Werkbank, oder festem Untergestell
festgeschraubt werden. Zu diesem Zweck befinden
sich im Maschinenfuß Befestigungslöcher.
• Der Sägetisch muss korrekt montiert sein
• Vor Inbetriebnahme müssen alle Abdeckungen
und Sicherheitsvorrichtungen ordnungsgemäß-
montiert sein.
• Das Sägeband muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper wie
z.B. Nägel oder Schrauben usw. achten.
• Bevor Sie den Ein- / Ausschalter betätigen, verge-
wissern Sie sich, ob das Sägeband richtig montiert
ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließender Ma-
schine, dass die Daten auf demTypenschild mit den
Netzdaten übereinstimmen.
Montagewerkzeug
• 1 Gabelschlüssel SW 10/13

8.1 Untergestell montieren (Abb. B+C+D)

Montageteile:
• 4 Gestellfüße (a)
• Gestellstreben unten: 2 x lang (b) + 2 x kurz (c)
• Gestellstreben oben: 2 x lang (d) + 2 x kurz (e)
• 4 Gummifüße (f), 4 Scheiben M8, 4 Muttern M8
• Befestigungsteile (24 Schlossschrauben M8x16, 4
Sechskantschrauben M8x45, 32 Scheiben M8, 28
Muttern M8, 4 Sicherungsringe M8)
• 2 Räder mit Radaufnahme (g) (2 Schlossschrauben
M8x20, 2 Scheiben 8, 2 Stoppmuttern M8).
• Bei der Montage alle Schrauben von Hand leicht
anziehen.
• 4 Gummifüße auf die Gestellfüße schrauben.
