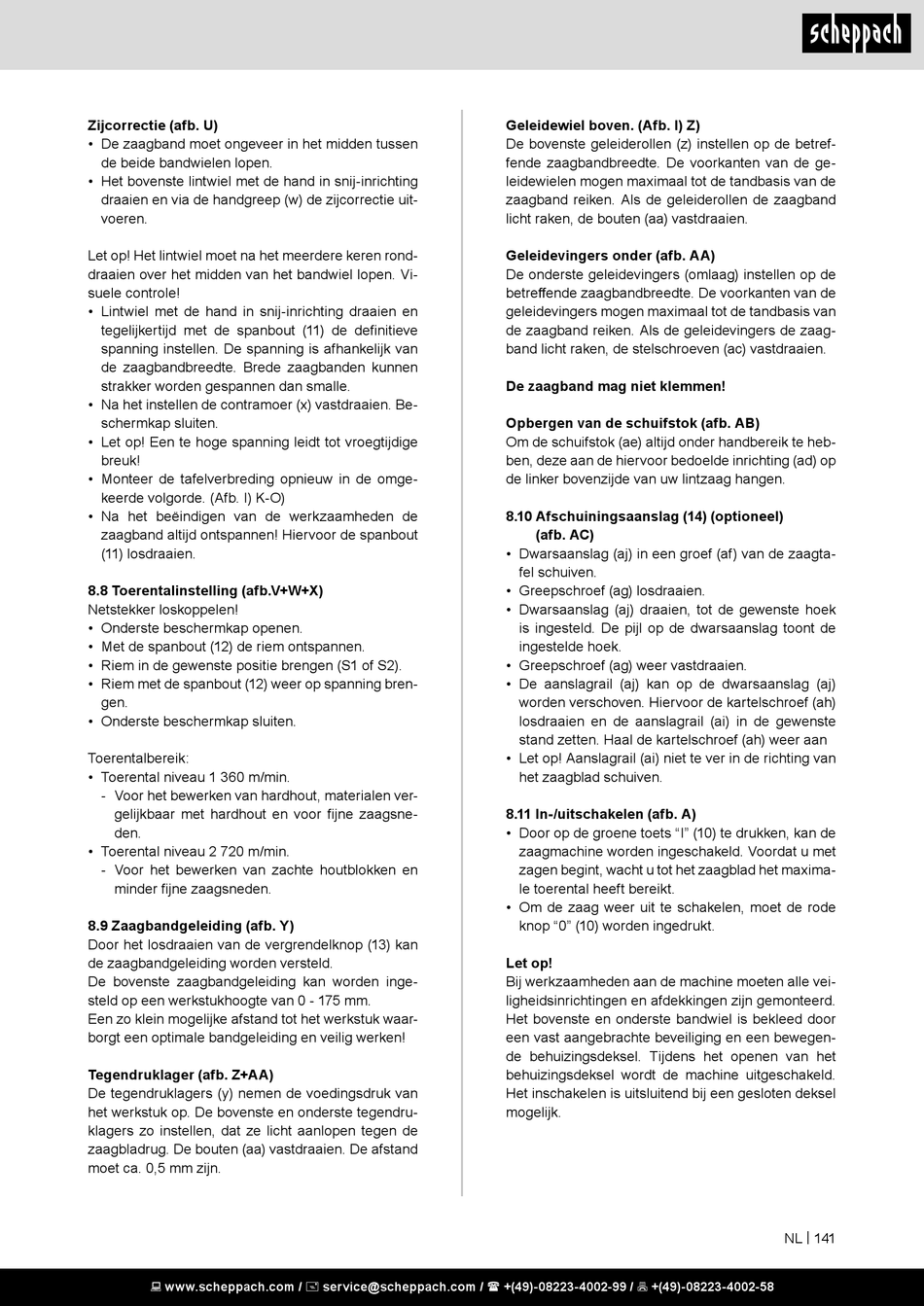

Scheppach HBS400 Original Bedienungsanleitung Seite 141

Zijcorrectie (afb. U)
• De zaagband moet ongeveer in het midden tussen
de beide bandwielen lopen.
• Het bovenste lintwiel met de hand in snij-inrichting
draaien en via de handgreep (w) de zijcorrectie uit-
voeren.
Let op! Het lintwiel moet na het meerdere keren rond-
draaien over het midden van het bandwiel lopen. Vi-
suele controle!
• Lintwiel met de hand in snij-inrichting draaien en
tegelijkertijd met de spanbout (11) de definitieve
spanning instellen. De spanning is afhankelijk van
de zaagbandbreedte. Brede zaagbanden kunnen
strakker worden gespannen dan smalle.
• Na het instellen de contramoer (x) vastdraaien. Be-
schermkap sluiten.
• Let op! Een te hoge spanning leidt tot vroegtijdige
breuk!
• Monteer de tafelverbreding opnieuw in de omge-
keerde volgorde. (Afb. I) K-O)
• Na het beëindigen van de werkzaamheden de
zaagband altijd ontspannen! Hiervoor de spanbout
(11) losdraaien.
8.8 Toerentalinstelling (afb.V+W+X)
Netstekker loskoppelen!
• Onderste beschermkap openen.
• Met de spanbout (12) de riem ontspannen.
• Riem in de gewenste positie brengen (S1 of S2).
• Riem met de spanbout (12) weer op spanning bren-
gen.
• Onderste beschermkap sluiten.
Toerentalbereik:
• Toerental niveau 1 360 m/min.
- Voor het bewerken van hardhout, materialen ver-
gelijkbaar met hardhout en voor fijne zaagsne-
den.
• Toerental niveau 2 720 m/min.
- Voor het bewerken van zachte houtblokken en
minder fijne zaagsneden.
8.9 Zaagbandgeleiding (afb. Y)
Door het losdraaien van de vergrendelknop (13) kan
de zaagbandgeleiding worden versteld.
De bovenste zaagbandgeleiding kan worden inge-
steld op een werkstukhoogte van 0 - 175 mm.
Een zo klein mogelijke afstand tot het werkstuk waar-
borgt een optimale bandgeleiding en veilig werken!
Tegendruklager (afb. Z+AA)
De tegendruklagers (y) nemen de voedingsdruk van
het werkstuk op. De bovenste en onderste tegendru-
klagers zo instellen, dat ze licht aanlopen tegen de
zaagbladrug. De bouten (aa) vastdraaien. De afstand
moet ca. 0,5 mm zijn.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Geleidewiel boven. (Afb. I) Z)
De bovenste geleiderollen (z) instellen op de betref-
fende zaagbandbreedte. De voorkanten van de ge-
leidewielen mogen maximaal tot de tandbasis van de
zaagband reiken. Als de geleiderollen de zaagband
licht raken, de bouten (aa) vastdraaien.
Geleidevingers onder (afb. AA)
De onderste geleidevingers (omlaag) instellen op de
betreffende zaagbandbreedte. De voorkanten van de
geleidevingers mogen maximaal tot de tandbasis van
de zaagband reiken. Als de geleidevingers de zaag-
band licht raken, de stelschroeven (ac) vastdraaien.
De zaagband mag niet klemmen!
Opbergen van de schuifstok (afb. AB)
Om de schuifstok (ae) altijd onder handbereik te heb-
ben, deze aan de hiervoor bedoelde inrichting (ad) op
de linker bovenzijde van uw lintzaag hangen.
8.10 Afschuiningsaanslag (14) (optioneel)
(afb. AC)
• Dwarsaanslag (aj) in een groef (af) van de zaagta-
fel schuiven.
• Greepschroef (ag) losdraaien.
• Dwarsaanslag (aj) draaien, tot de gewenste hoek
is ingesteld. De pijl op de dwarsaanslag toont de
ingestelde hoek.
• Greepschroef (ag) weer vastdraaien.
• De aanslagrail (aj) kan op de dwarsaanslag (aj)
worden verschoven. Hiervoor de kartelschroef (ah)
losdraaien en de aanslagrail (ai) in de gewenste
stand zetten. Haal de kartelschroef (ah) weer aan
• Let op! Aanslagrail (ai) niet te ver in de richting van
het zaagblad schuiven.
8.11 In-/uitschakelen (afb. A)
• Door op de groene toets "I" (10) te drukken, kan de
zaagmachine worden ingeschakeld. Voordat u met
zagen begint, wacht u tot het zaagblad het maxima-
le toerental heeft bereikt.
• Om de zaag weer uit te schakelen, moet de rode
knop "0" (10) worden ingedrukt.
Let op!
Bij werkzaamheden aan de machine moeten alle vei-
ligheidsinrichtingen en afdekkingen zijn gemonteerd.
Het bovenste en onderste bandwiel is bekleed door
een vast aangebrachte beveiliging en een bewegen-
de behuizingsdeksel. Tijdens het openen van het
behuizingsdeksel wordt de machine uitgeschakeld.
Het inschakelen is uitsluitend bij een gesloten deksel
mogelijk.
NL | 141
