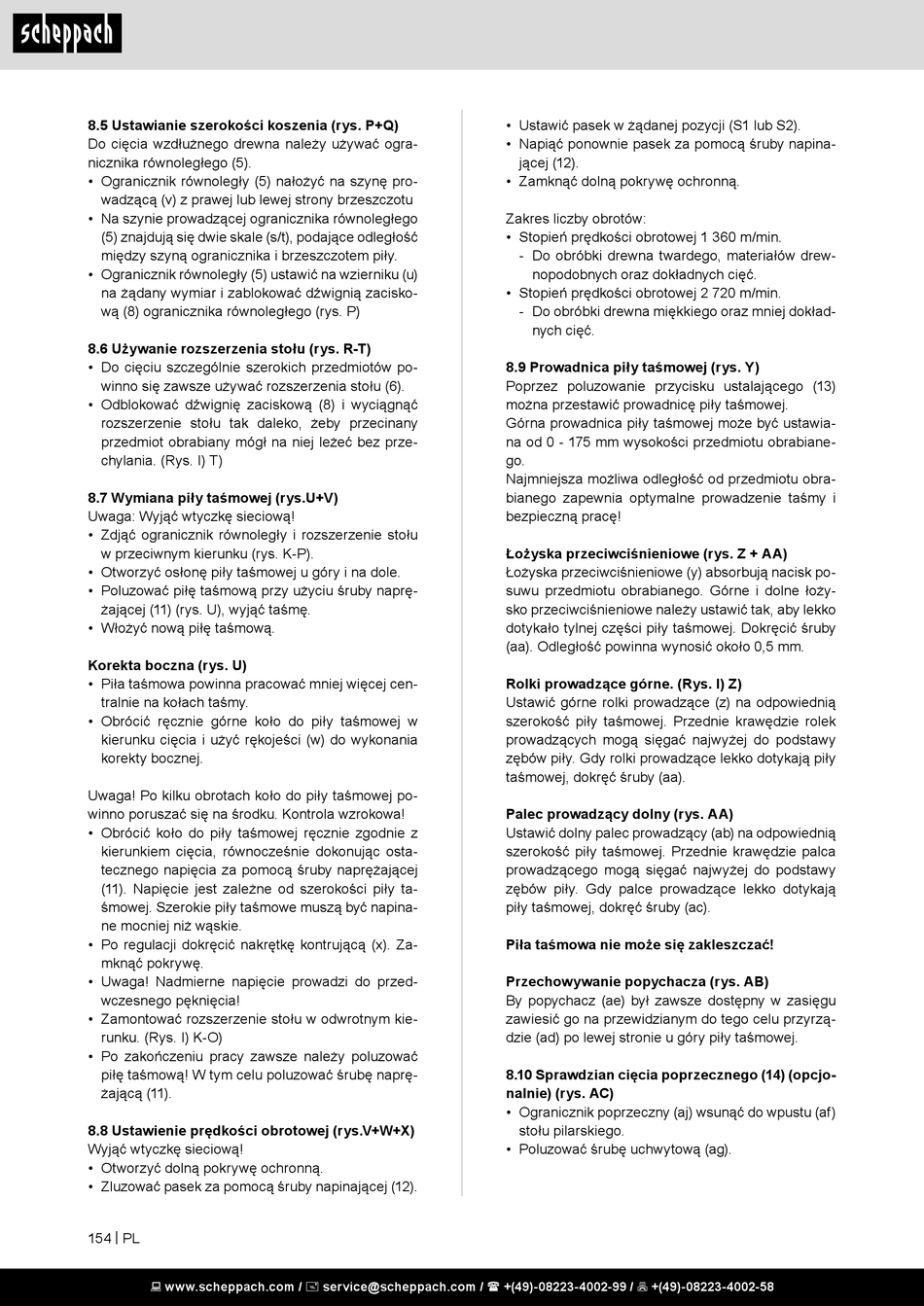

8.5 Ustawianie szerokości koszenia (rys. P+Q)
Do cięcia wzdłużnego drewna należy używać ogra-
nicznika równoległego (5).
• Ogranicznik równoległy (5) nałożyć na szynę pro-
wadzącą (v) z prawej lub lewej strony brzeszczotu
• Na szynie prowadzącej ogranicznika równoległego
(5) znajdują się dwie skale (s/t), podające odległość
między szyną ogranicznika i brzeszczotem piły.
• Ogranicznik równoległy (5) ustawić na wzierniku (u)
na żądany wymiar i zablokować dźwignią zacisko-
wą (8) ogranicznika równoległego (rys. P)
8.6 Używanie rozszerzenia stołu (rys. R-T)
• Do cięciu szczególnie szerokich przedmiotów po-
winno się zawsze używać rozszerzenia stołu (6).
• Odblokować dźwignię zaciskową (8) i wyciągnąć
rozszerzenie stołu tak daleko, żeby przecinany
przedmiot obrabiany mógł na niej leżeć bez prze-
chylania. (Rys. I) T)
8.7 Wymiana piły taśmowej (rys.U+V)
Uwaga: Wyjąć wtyczkę sieciową!
• Zdjąć ogranicznik równoległy i rozszerzenie stołu
w przeciwnym kierunku (rys. K-P).
• Otworzyć osłonę piły taśmowej u góry i na dole.
• Poluzować piłę taśmową przy użyciu śruby naprę-
żającej (11) (rys. U), wyjąć taśmę.
• Włożyć nową piłę taśmową.
Korekta boczna (rys. U)
• Piła taśmowa powinna pracować mniej więcej cen-
tralnie na kołach taśmy.
• Obrócić ręcznie górne koło do piły taśmowej w
kierunku cięcia i użyć rękojeści (w) do wykonania
korekty bocznej.
Uwaga! Po kilku obrotach koło do piły taśmowej po-
winno poruszać się na środku. Kontrola wzrokowa!
• Obrócić koło do piły taśmowej ręcznie zgodnie z
kierunkiem cięcia, równocześnie dokonując osta-
tecznego napięcia za pomocą śruby naprężającej
(11). Napięcie jest zależne od szerokości piły ta-
śmowej. Szerokie piły taśmowe muszą być napina-
ne mocniej niż wąskie.
• Po regulacji dokręcić nakrętkę kontrującą (x). Za-
mknąć pokrywę.
• Uwaga! Nadmierne napięcie prowadzi do przed-
wczesnego pęknięcia!
• Zamontować rozszerzenie stołu w odwrotnym kie-
runku. (Rys. I) K-O)
• Po zakończeniu pracy zawsze należy poluzować
piłę taśmową! W tym celu poluzować śrubę naprę-
żającą (11).
8.8 Ustawienie prędkości obrotowej (rys.V+W+X)
Wyjąć wtyczkę sieciową!
• Otworzyć dolną pokrywę ochronną.
• Zluzować pasek za pomocą śruby napinającej (12).
154 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Ustawić pasek w żądanej pozycji (S1 lub S2).
• Napiąć ponownie pasek za pomocą śruby napina-
jącej (12).
• Zamknąć dolną pokrywę ochronną.
Zakres liczby obrotów:
• Stopień prędkości obrotowej 1 360 m/min.
- Do obróbki drewna twardego, materiałów drew-
nopodobnych oraz dokładnych cięć.
• Stopień prędkości obrotowej 2 720 m/min.
- Do obróbki drewna miękkiego oraz mniej dokład-
nych cięć.
8.9 Prowadnica piły taśmowej (rys. Y)
Poprzez poluzowanie przycisku ustalającego (13)
można przestawić prowadnicę piły taśmowej.
Górna prowadnica piły taśmowej może być ustawia-
na od 0 - 175 mm wysokości przedmiotu obrabiane-
go.
Najmniejsza możliwa odległość od przedmiotu obra-
bianego zapewnia optymalne prowadzenie taśmy i
bezpieczną pracę!
Łożyska przeciwciśnieniowe (rys. Z + AA)
Łożyska przeciwciśnieniowe (y) absorbują nacisk po-
suwu przedmiotu obrabianego. Górne i dolne łoży-
sko przeciwciśnieniowe należy ustawić tak, aby lekko
dotykało tylnej części piły taśmowej. Dokręcić śruby
(aa). Odległość powinna wynosić około 0,5 mm.
Rolki prowadzące górne. (Rys. I) Z)
Ustawić górne rolki prowadzące (z) na odpowiednią
szerokość piły taśmowej. Przednie krawędzie rolek
prowadzących mogą sięgać najwyżej do podstawy
zębów piły. Gdy rolki prowadzące lekko dotykają piły
taśmowej, dokręć śruby (aa).
Palec prowadzący dolny (rys. AA)
Ustawić dolny palec prowadzący (ab) na odpowiednią
szerokość piły taśmowej. Przednie krawędzie palca
prowadzącego mogą sięgać najwyżej do podstawy
zębów piły. Gdy palce prowadzące lekko dotykają
piły taśmowej, dokręć śruby (ac).
Piła taśmowa nie może się zakleszczać!
Przechowywanie popychacza (rys. AB)
By popychacz (ae) był zawsze dostępny w zasięgu
zawiesić go na przewidzianym do tego celu przyrzą-
dzie (ad) po lewej stronie u góry piły taśmowej.
8.10 Sprawdzian cięcia poprzecznego (14) (opcjo-
nalnie) (rys. AC)
• Ogranicznik poprzeczny (aj) wsunąć do wpustu (af)
stołu pilarskiego.
• Poluzować śrubę uchwytową (ag).
