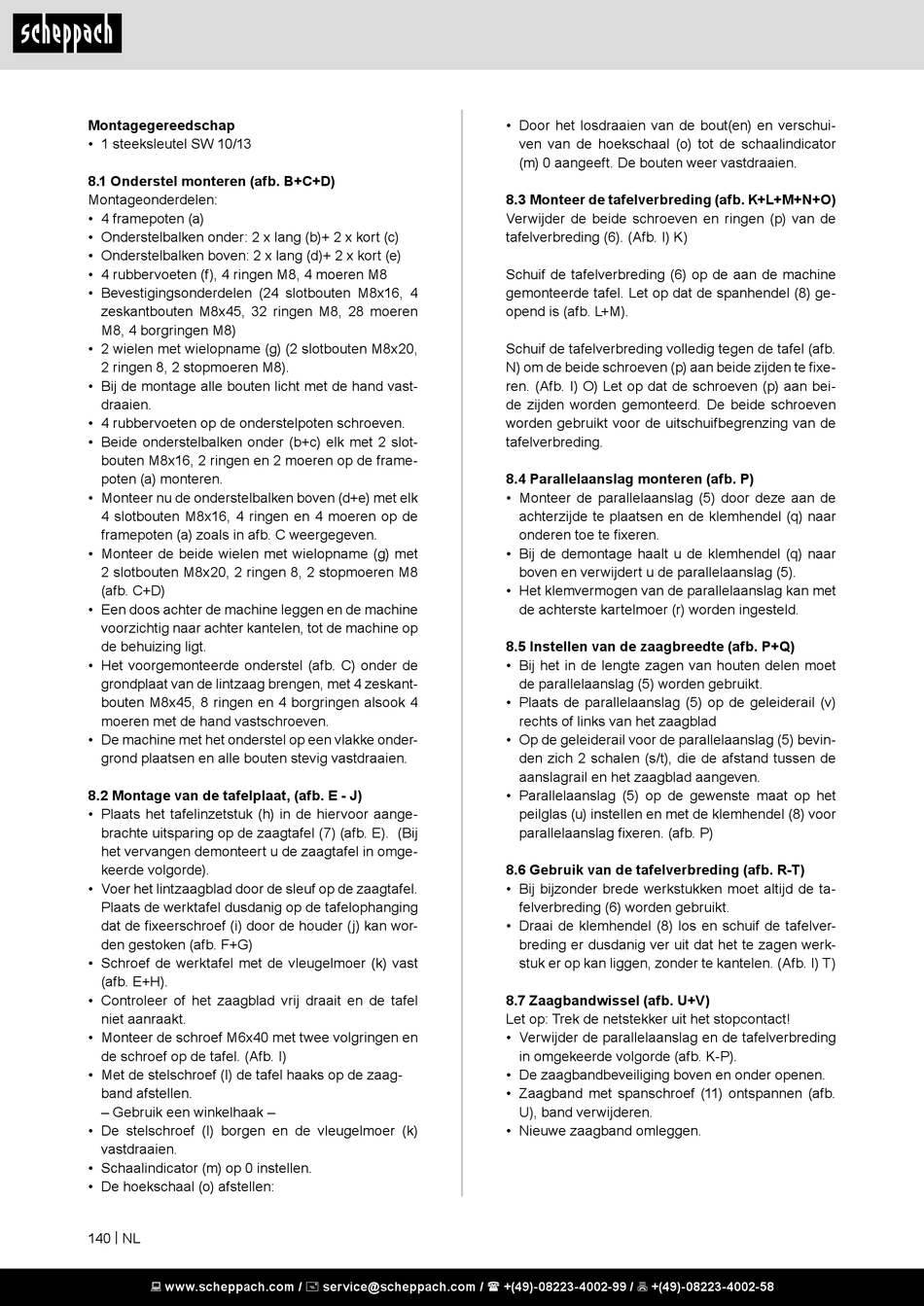

Montagegereedschap
• 1 steeksleutel SW 10/13
8.1 Onderstel monteren (afb. B+C+D)
Montageonderdelen:
• 4 framepoten (a)
• Onderstelbalken onder: 2 x lang (b)+ 2 x kort (c)
• Onderstelbalken boven: 2 x lang (d)+ 2 x kort (e)
• 4 rubbervoeten (f), 4 ringen M8, 4 moeren M8
• Bevestigingsonderdelen (24 slotbouten M8x16, 4
zeskantbouten M8x45, 32 ringen M8, 28 moeren
M8, 4 borgringen M8)
• 2 wielen met wielopname (g) (2 slotbouten M8x20,
2 ringen 8, 2 stopmoeren M8).
• Bij de montage alle bouten licht met de hand vast-
draaien.
• 4 rubbervoeten op de onderstelpoten schroeven.
• Beide onderstelbalken onder (b+c) elk met 2 slot-
bouten M8x16, 2 ringen en 2 moeren op de frame-
poten (a) monteren.
• Monteer nu de onderstelbalken boven (d+e) met elk
4 slotbouten M8x16, 4 ringen en 4 moeren op de
framepoten (a) zoals in afb. C weergegeven.
• Monteer de beide wielen met wielopname (g) met
2 slotbouten M8x20, 2 ringen 8, 2 stopmoeren M8
(afb. C+D)
• Een doos achter de machine leggen en de machine
voorzichtig naar achter kantelen, tot de machine op
de behuizing ligt.
• Het voorgemonteerde onderstel (afb. C) onder de
grondplaat van de lintzaag brengen, met 4 zeskant-
bouten M8x45, 8 ringen en 4 borgringen alsook 4
moeren met de hand vastschroeven.
• De machine met het onderstel op een vlakke onder-
grond plaatsen en alle bouten stevig vastdraaien.
8.2 Montage van de tafelplaat, (afb. E - J)
• Plaats het tafelinzetstuk (h) in de hiervoor aange-
brachte uitsparing op de zaagtafel (7) (afb. E). (Bij
het vervangen demonteert u de zaagtafel in omge-
keerde volgorde).
• Voer het lintzaagblad door de sleuf op de zaagtafel.
Plaats de werktafel dusdanig op de tafelophanging
dat de fixeerschroef (i) door de houder (j) kan wor-
den gestoken (afb. F+G)
• Schroef de werktafel met de vleugelmoer (k) vast
(afb. E+H).
• Controleer of het zaagblad vrij draait en de tafel
niet aanraakt.
• Monteer de schroef M6x40 met twee volgringen en
de schroef op de tafel. (Afb. I)
• Met de stelschroef (l) de tafel haaks op de zaag-
band afstellen.
– Gebruik een winkelhaak –
• De stelschroef (l) borgen en de vleugelmoer (k)
vastdraaien.
• Schaalindicator (m) op 0 instellen.
• De hoekschaal (o) afstellen:
140 | NL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Door het losdraaien van de bout(en) en verschui-
ven van de hoekschaal (o) tot de schaalindicator
(m) 0 aangeeft. De bouten weer vastdraaien.
8.3 Monteer de tafelverbreding (afb. K+L+M+N+O)
Verwijder de beide schroeven en ringen (p) van de
tafelverbreding (6). (Afb. I) K)
Schuif de tafelverbreding (6) op de aan de machine
gemonteerde tafel. Let op dat de spanhendel (8) ge-
opend is (afb. L+M).
Schuif de tafelverbreding volledig tegen de tafel (afb.
N) om de beide schroeven (p) aan beide zijden te fixe-
ren. (Afb. I) O) Let op dat de schroeven (p) aan bei-
de zijden worden gemonteerd. De beide schroeven
worden gebruikt voor de uitschuifbegrenzing van de
tafelverbreding.
8.4 Parallelaanslag monteren (afb. P)
• Monteer de parallelaanslag (5) door deze aan de
achterzijde te plaatsen en de klemhendel (q) naar
onderen toe te fixeren.
• Bij de demontage haalt u de klemhendel (q) naar
boven en verwijdert u de parallelaanslag (5).
• Het klemvermogen van de parallelaanslag kan met
de achterste kartelmoer (r) worden ingesteld.
8.5 Instellen van de zaagbreedte (afb. P+Q)
• Bij het in de lengte zagen van houten delen moet
de parallelaanslag (5) worden gebruikt.
• Plaats de parallelaanslag (5) op de geleiderail (v)
rechts of links van het zaagblad
• Op de geleiderail voor de parallelaanslag (5) bevin-
den zich 2 schalen (s/t), die de afstand tussen de
aanslagrail en het zaagblad aangeven.
• Parallelaanslag (5) op de gewenste maat op het
peilglas (u) instellen en met de klemhendel (8) voor
parallelaanslag fixeren. (afb. P)
8.6 Gebruik van de tafelverbreding (afb. R-T)
• Bij bijzonder brede werkstukken moet altijd de ta-
felverbreding (6) worden gebruikt.
• Draai de klemhendel (8) los en schuif de tafelver-
breding er dusdanig ver uit dat het te zagen werk-
stuk er op kan liggen, zonder te kantelen. (Afb. I) T)
8.7 Zaagbandwissel (afb. U+V)
Let op: Trek de netstekker uit het stopcontact!
• Verwijder de parallelaanslag en de tafelverbreding
in omgekeerde volgorde (afb. K-P).
• De zaagbandbeveiliging boven en onder openen.
• Zaagband met spanschroef (11) ontspannen (afb.
U), band verwijderen.
• Nieuwe zaagband omleggen.
