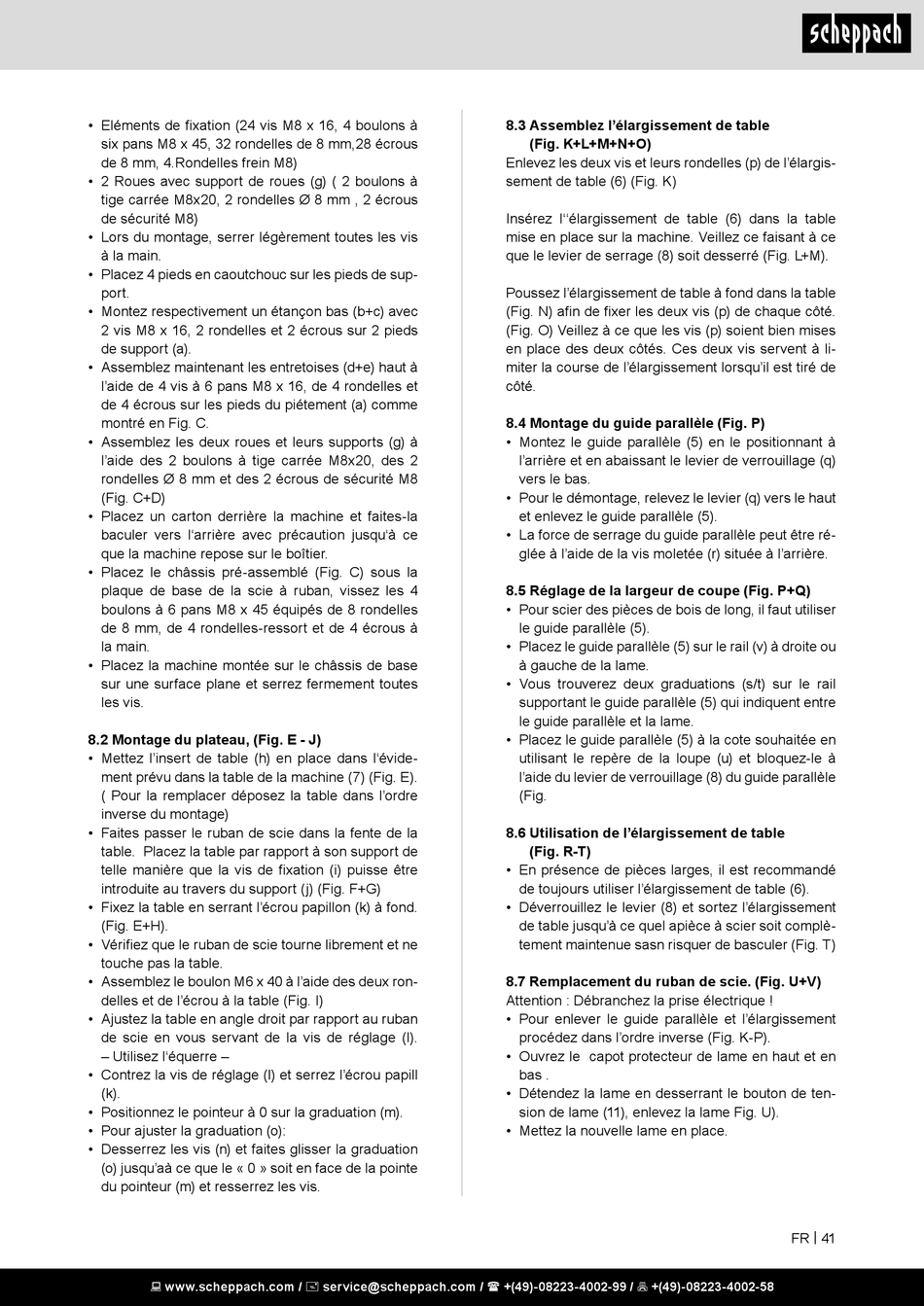

Scheppach HBS400 Original Bedienungsanleitung Seite 41

• Eléments de fixation (24 vis M8 x 16, 4 boulons à
six pans M8 x 45, 32 rondelles de 8 mm,28 écrous
de 8 mm, 4.Rondelles frein M8)
• 2 Roues avec support de roues (g) ( 2 boulons à
tige carrée M8x20, 2 rondelles Ø 8 mm , 2 écrous
de sécurité M8)
• Lors du montage, serrer légèrement toutes les vis
à la main.
• Placez 4 pieds en caoutchouc sur les pieds de sup-
port.
• Montez respectivement un étançon bas (b+c) avec
2 vis M8 x 16, 2 rondelles et 2 écrous sur 2 pieds
de support (a).
• Assemblez maintenant les entretoises (d+e) haut à
l'aide de 4 vis à 6 pans M8 x 16, de 4 rondelles et
de 4 écrous sur les pieds du piétement (a) comme
montré en Fig. C.
• Assemblez les deux roues et leurs supports (g) à
l'aide des 2 boulons à tige carrée M8x20, des 2
rondelles Ø 8 mm et des 2 écrous de sécurité M8
(Fig. C+D)
• Placez un carton derrière la machine et faites-la
baculer vers l'arrière avec précaution jusqu'à ce
que la machine repose sur le boîtier.
• Placez le châssis pré-assemblé (Fig. C) sous la
plaque de base de la scie à ruban, vissez les 4
boulons à 6 pans M8 x 45 équipés de 8 rondelles
de 8 mm, de 4 rondelles-ressort et de 4 écrous à
la main.
• Placez la machine montée sur le châssis de base
sur une surface plane et serrez fermement toutes
les vis.
8.2 Montage du plateau, (Fig. E - J)
• Mettez l'insert de table (h) en place dans l'évide-
ment prévu dans la table de la machine (7) (Fig. E).
( Pour la remplacer déposez la table dans l'ordre
inverse du montage)
• Faites passer le ruban de scie dans la fente de la
table. Placez la table par rapport à son support de
telle manière que la vis de fixation (i) puisse être
introduite au travers du support (j) (Fig. F+G)
• Fixez la table en serrant l'écrou papillon (k) à fond.
(Fig. E+H).
• Vérifiez que le ruban de scie tourne librement et ne
touche pas la table.
• Assemblez le boulon M6 x 40 à l'aide des deux ron-
delles et de l'écrou à la table (Fig. I)
• Ajustez la table en angle droit par rapport au ruban
de scie en vous servant de la vis de réglage (l).
– Utilisez l'équerre –
• Contrez la vis de réglage (l) et serrez l'écrou papill
(k).
• Positionnez le pointeur à 0 sur la graduation (m).
• Pour ajuster la graduation (o):
• Desserrez les vis (n) et faites glisser la graduation
(o) jusqu'aà ce que le « 0 » soit en face de la pointe
du pointeur (m) et resserrez les vis.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.3 Assemblez l'élargissement de table
(Fig. K+L+M+N+O)
Enlevez les deux vis et leurs rondelles (p) de l'élargis-
sement de table (6) (Fig. K)
Insérez l''élargissement de table (6) dans la table
mise en place sur la machine. Veillez ce faisant à ce
que le levier de serrage (8) soit desserré (Fig. L+M).
Poussez l'élargissement de table à fond dans la table
(Fig. N) afin de fixer les deux vis (p) de chaque côté.
(Fig. O) Veillez à ce que les vis (p) soient bien mises
en place des deux côtés. Ces deux vis servent à li-
miter la course de l'élargissement lorsqu'il est tiré de
côté.
8.4 Montage du guide parallèle (Fig. P)
• Montez le guide parallèle (5) en le positionnant à
l'arrière et en abaissant le levier de verrouillage (q)
vers le bas.
• Pour le démontage, relevez le levier (q) vers le haut
et enlevez le guide parallèle (5).
• La force de serrage du guide parallèle peut être ré-
glée à l'aide de la vis moletée (r) située à l'arrière.
8.5 Réglage de la largeur de coupe (Fig. P+Q)
• Pour scier des pièces de bois de long, il faut utiliser
le guide parallèle (5).
• Placez le guide parallèle (5) sur le rail (v) à droite ou
à gauche de la lame.
• Vous trouverez deux graduations (s/t) sur le rail
supportant le guide parallèle (5) qui indiquent entre
le guide parallèle et la lame.
• Placez le guide parallèle (5) à la cote souhaitée en
utilisant le repère de la loupe (u) et bloquez-le à
l'aide du levier de verrouillage (8) du guide parallèle
(Fig.
8.6 Utilisation de l'élargissement de table
(Fig. R-T)
• En présence de pièces larges, il est recommandé
de toujours utiliser l'élargissement de table (6).
• Déverrouillez le levier (8) et sortez l'élargissement
de table jusqu'à ce quel apièce à scier soit complè-
tement maintenue sasn risquer de basculer (Fig. T)
8.7 Remplacement du ruban de scie. (Fig. U+V)
Attention : Débranchez la prise électrique !
• Pour enlever le guide parallèle et l'élargissement
procédez dans l'ordre inverse (Fig. K-P).
• Ouvrez le capot protecteur de lame en haut et en
bas .
• Détendez la lame en desserrant le bouton de ten-
sion de lame (11), enlevez la lame Fig. U).
• Mettez la nouvelle lame en place.
