Siemens SIMATIC RF180C Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Module
  5. SIMATIC RF180C
  6. Betriebsanleitung

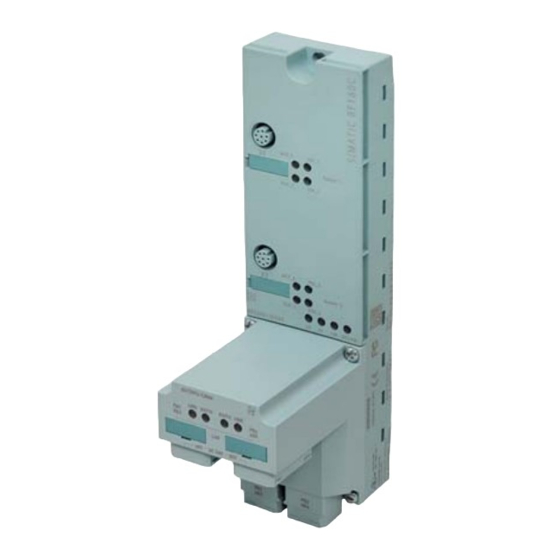

Siemens SIMATIC RF180C Betriebsanleitung

Rfid-systeme kommunikationsmodul
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

SIMATIC Sensors
RFID-Systeme
Kommunikationsmodul RF180C
Betriebsanleitung
05/2008
J31069-D0177-U001-A3-0018
Einleitung
Beschreibung
Montieren
Anschließen
Parametrieren
Instandhalten und Warten
PROFINET-Diagnose
Technische Daten
Maßbilder
Anschlusskabel zum Reader
/ SLG
Bestelldaten
Service & Support
1
2
3
4
5
6
7
8
9
10
11
12

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC RF180C

Inhaltszusammenfassung für Siemens SIMATIC RF180C

  • Seite 1 Einleitung Beschreibung Montieren SIMATIC Sensors Anschließen RFID-Systeme Kommunikationsmodul RF180C Parametrieren Instandhalten und Warten Betriebsanleitung PROFINET-Diagnose Technische Daten Maßbilder Anschlusskabel zum Reader / SLG Bestelldaten Service & Support 05/2008 J31069-D0177-U001-A3-0018...

  • Seite 2: Sicherheitshinweise

    Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung..............................5 Beschreibung............................. 7 Beschreibung ..........................7 Montieren..............................13 Einbaulage, Einbaumaße......................13 Peripheriemodul montieren......................14 Anschlussblock montieren ......................16 Beschriftungsschilder Austauschen.....................18 RF180C demontieren........................19 Anschließen............................. 21 Anschlussblock M12, 7/8" verdrahten..................24 Anschlussblock Push Pull verdrahten..................27 PROFINET IO und Versorgungsspannung weiterschleifen............30 RF180C an Controller mit RJ45-Anschluss verdrahten...............32 RF180C mit der Funktionserde (PE) verbinden................33 Parametrieren............................
  • Seite 4 Inhaltsverzeichnis Anschlusskabel zum Reader / SLG ......................53 10.1 Belegung der Standardkabel....................... 53 10.2 Selbst konfektionierte Kabel ....................... 55 Bestelldaten............................. 57 11.1 Bestelldaten ..........................57 Service & Support............................ 59 Kommunikationsmodul RF180C Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018...

  • Seite 5: Einleitung

    Einleitung Zweck dieser Betriebsanleitung Die Informationen dieser Betriebsanleitung ermöglichen es Ihnen, das Kommunikationsmodul RF180C an einem PROFINET IO-Controller in Betrieb zu nehmen. Erforderliche Grundkenntnisse Zum Verständnis der Betriebsanleitung sind allgemeine Kenntnisse auf dem Gebiet der Automatisierungstechnik und Identifikationssysteme erforderlich. Gültigkeitsbereich des Handbuchs Die Betriebsanleitung ist gültig für das Kommunikationsmodul RF180C.
  • Seite 6 Einleitung Recycling und Entsorgung ● Das Kommunikationsmodul RF180C ist aufgrund seiner schadstoffarmen Ausrüstung recyclingfähig. ● Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgerätes wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott. Kommunikationsmodul RF180C Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018...

  • Seite 7: Beschreibung

    Beschreibung Beschreibung Anwendungsbereich Das Kommunikationsmodul RF180C ist eine Baugruppe für den Betrieb von RFID-Komponenten über PROFINET IO an beliebigen Steuerungen. Kommunikationsmodul RF180C Mit Anschlussblock M12, 7/8" Mit Anschlussblock Push Pull Beim Betrieb des RF180C an einer SIMATIC S7 steht dem Anwender ein komfortabler Funktionsbaustein (FB 45) zur Verfügung.
  • Seite 8 Beschreibung 2.1 Beschreibung Merkmale Am RF180C können bis zu 2 Reader / SLG parallel betrieben werden. Der Anwender kann parallel an 2 Readern / SLG einen Befehl starten (FB 45 bei Betrieb an einer SIMATIC S7). Der Zugriff auf die Tag-Daten erfolgt über die physikalische Adressierung des Tags. In SIMATIC S7 steht hierfür der FB 45 zur Verfügung.
  • Seite 9 Beschreibung 2.1 Beschreibung Aufbau Das RF180C besitzt das gleiche Gehäuse, wie das RFID-Kommunikationsmodul ASM 456 für PROFUBUS. Für die Verbindung zum PROFINET IO hat das Kommunikationsmodul RF180C einen Anschlussblock in einer der folgenden Ausführungen: ● Anschlussblock in der Ausführung M12, 7/8" ●...
  • Seite 10 Beschreibung 2.1 Beschreibung Potentialaufbau Mit dem RF180C kann ein erdfreier Aufbau einer Anlage erfolgen. Die folgende Schaltung zeigt den internen Zusammenhang der Bezugspotentiale. Bild 2-2 Potentialtrennung RF180C Kommunikationsmodul RF180C Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018...
  • Seite 11 Beschreibung 2.1 Beschreibung Integration Das folgende Bild zeigt die Integration des RF180C mit Anschlussblock M12, 7/8" in ein Automatisierungssystem. Die Integration mit Anschlussblock Push Pull ist genauso wie bei der M12, 7/8''-Technik. Bild 2-3 Konfigurator RF180C mit Anschlussblock M12, 7/8" Die Einbindung des RF180C in die Hardwarekonfiguration erfolgt über eine GSDML-Datei.
  • Seite 12 Beschreibung 2.1 Beschreibung Kommunikationsmodul RF180C Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018...

  • Seite 13: Montieren

    Montieren Das Communication Module RF180C ist für einfaches Montieren ausgelegt. Einbaulage, Einbaumaße Einbaulage Für das RF180C bestehen keine Einschränkungen bei der Einbaulage. Einbau- und Abstandsmaße Tabelle 3-1 Einbaumaße Grundmodul mit Anschlussblock M12,7/8" (ohne Stecker) Bezeichnung Maße Einbaubreite 60 mm Einbauhöhe 210 mm Einbautiefe 54 mm...

  • Seite 14: Peripheriemodul Montieren

    Montieren 3.2 Peripheriemodul montieren Peripheriemodul montieren Eigenschaften ● Das Basisgerät wird auf einem festen Untergrund montiert ● Das Basisgerät kann (ohne montierten Anschlussblock) verdrahtet werden Hinweis Funktionserde (PE) Wird eine metallische, geerdete Montagfläche verwendet, so stellt die untere Befestigungsschraube der Baugruppe RF180C bereits eine sichere Erdverbindung her. Eine zusätzliche Erdungsleitung kann damit entfallen.
  • Seite 15 Montieren 3.2 Peripheriemodul montieren Vorgehensweise Befestigen Sie das Basisgerät mit den Schrauben auf einem planen Untergrund. Das Basisgerät muss an beiden Befestigungsstellen (Vorderseite oben und unten) mit dem Untergrund verschraubt werden (Drehmoment 3 Nm). Bild 3-1 Peripheriemodul montieren Kommunikationsmodul RF180C Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018...

  • Seite 16: Anschlussblock Montieren

    Montieren 3.3 Anschlussblock montieren Anschlussblock montieren Eigenschaften Der Anschlussblock verbindet das RF180C mit dem PROFINET IO und versorgt das Basisgerät mit Spannung. Voraussetzungen Das Basisgerät ist montiert Benötigtes Werkzeug Kreuzschlitz-Schraubendreher mittel. Anschlussblock Montieren 1. Stecken Sie den Anschlussblock auf das Basisgerät 2.
  • Seite 17 Montieren 3.3 Anschlussblock montieren Bild 3-3 Anschlussblock Push Pull auf das Basisgerät stecken und verschrauben Hinweis Die Schutzart IP65, IP66 bzw. IP67 ist nur dann gewährleistet, wenn der Anschlussblock mit dem Basisgerät verschraubt ist. Kommunikationsmodul RF180C Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018...

  • Seite 18: Beschriftungsschilder Austauschen

    Montieren 3.4 Beschriftungsschilder Austauschen Beschriftungsschilder Austauschen Eigenschaften Mit den Beschriftungsschildern können Sie jeden Kanal am Basisgerät und den Anschlussblock kennzeichnen. Die Beschriftungsstreifen sind im Auslieferungszustand bereits eingeklipst. ● 2 Beschriftungsschilder am Basismodul ● 1 Beschriftungsschild am Anschlussblock M12,7/8" ● 2 Beschriftungsschilder am Anschlussblock Push Pull Voraussetzung Wenn Sie die Beschriftungsschilder austauschen möchten, dann können Sie diese Bestelldaten...

  • Seite 19: Rf180C Demontieren

    Montieren 3.5 RF180C demontieren RF180C demontieren Vorgehensweise Das RF180C ist verdrahtet und in Betrieb. 1. Schalten Sie die Versorgungsspannung für das RF180C ab. 2. Lösen Sie die Verdrahtung am Anschlussblock. 3. Lösen Sie die 4 Befestigungsschrauben am Anschlussblock und ziehen Sie den Anschlussblock vom Basisgerät.
  • Seite 20 Montieren 3.5 RF180C demontieren Kommunikationsmodul RF180C Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018...

  • Seite 21: Anschließen

    Ausführliche Informationen zum Anschließen des RF180C am PROFINET IO stehen im PROFINET Systembeschreibung Systemhandbuch zur Verfügung. Das Systemhandbuch finden Sie im Internet unter folgender Adresse: http://www.siemens.com/automation/service&support Suchen Sie dort nach dem Beitrag mit der ID-Nummer 19292127. VORSICHT PROFINET Baugruppen mit PROFINET-Schnittstellen dürfen nur in LAN-Netzwerken (Local Area Network) betrieben werden, in denen alle angeschlossenen Teilnehmer mit SELV / PELV- Stromversorgungen (oder gleichwertig geschützt) ausgestattet sind.
  • Seite 22 Anschließen 3.5 RF180C demontieren PROFINET IO-Aufbautechniken Der Aufbau der PROFINET IO-Kommunikation kann als BUS oder STERN erfolgen. PROFINET IO und Versorgungsspannung Beachten Sie dazu auch die Hinweise im Kapitel weiterschleifen Bild 4-1 RF180C Aufbautechnik BUS Bild 4-2 RF180C Aufbautechnik STERN Kommunikationsmodul RF180C Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018...
  • Seite 23 Anschließen 3.5 RF180C demontieren Reader- / SLG-Anschlusstechnik Ein Reader / SLG belegt immer eine M12-Anschlussbuchse auf dem RF180C. Für einen optimal einfachen Anschluss des Readers / SLG sorgt deshalb ein fertig konfektioniertes Kabel. Das Anschlusskabel besitzt in der Standardversion eine Länge von 2 m. Bild 4-3 Übersicht Verkabelung Kommunikationsmodul RF180C...

  • Seite 24: Anschlussblock M12, 7/8" Verdrahten

    Anschließen 4.1 Anschlussblock M12, 7/8" verdrahten Anschlussblock M12, 7/8" verdrahten Eigenschaften ● Am Anschlussblock M12, 7/8" schließen Sie die Versorgungsspannungen und PROFINET IO an: – M12-Anschluss in Kodierung D: PROFINET IO – 7/8"-Anschluss: Versorgungsspannungen ● Über die zweiten M12- bzw. 7/8"-Rundbuchsen können Sie die Versorgungsspannungen und das PROFINET IO weiterschleifen.
  • Seite 25 Anschließen 4.1 Anschlussblock M12, 7/8" verdrahten M12, 7/8"-Stecker verdrahten In den nachstehenden Tabellen finden Sie die Anschlussbelegung für den M12- und 7/8"- Stecker: Tabelle 4-1 Anschlussbelegung M12-Stecker 4-polig, Kodierung D (PROFINET IO) Belegung Ansicht M12-Stecker 4-polig, Kodierung D (Verdrahtungsseite) Datenleitung TxP Datenleitung RxP Datenleitung TxN Datenleitung RxN...
  • Seite 26 Anschließen 4.1 Anschlussblock M12, 7/8" verdrahten M12, 7/8"-Stecker anschließen 1. Drücken Sie den Stecker (M12 bzw. 7/8") in die jeweilige Rundbuchse am Anschlussblock. Achten Sie auf die korrekte Arretierung zwischen Stecker und Buchse (Nut und Feder). 2. Befestigen Sie den Stecker mit dem gerändelten Befestigungsring. Bild 4-4 M12, 7/8"-Stecker anschließen Verschließen nicht benutzter Buchsen...

  • Seite 27: Anschlussblock Push Pull Verdrahten

    Anschließen 4.2 Anschlussblock Push Pull verdrahten Anschlussblock Push Pull verdrahten Eigenschaften ● Am Anschlussblock Push Pull schließen Sie die Versorgungsspannungen und PROFINET IO an: – Push-Pull-Anschluss (RJ45) in Kodierung D: PROFINET IO – Push-Pull-Anschluss: Versorgungsspannungen ● Über die zweiten Push-Pull-Anschlüsse können Sie die Versorgungsspannungen und das PROFINET IO weiterschleifen.
  • Seite 28 Anschließen 4.2 Anschlussblock Push Pull verdrahten Push-Pull-Stecker verdrahten In den nachstehenden Tabellen finden Sie die Anschlussbelegung für die Push-Pull-Stecker: Tabelle 4-3 Anschlussbelegung Push-Pull-Anschlussstecker (RJ45) Ansicht Push-Pull-Anschlussstecker (RJ45) Klemme Belegung X03 PN1 zum Einspeisen von PROFINET X04 PN2 zum Weiterschleifen von PROFINET Receive Data+ RD Receive Data- RD_N Transmit Data+ TD...

  • Seite 29: Push-Pull-Anschlussstecker Anschließen

    Anschließen 4.2 Anschlussblock Push Pull verdrahten Push-Pull-Anschlussstecker anschließen Drücken Sie die Push-Pull-Anschlussstecker für 1L+ / 2L+ und RJ45 in die zugehörigen Buchsen (siehe nachfolgendes Bild). Achten Sie dabei auf die korrekte Arretierung zwischen Stecker und Buchse. Die Stecker müssen einrasten. Bild 4-5 Push-Pull-Anschlussstecker anschließen ①...

  • Seite 30: Profinet Io Und Versorgungsspannung Weiterschleifen

    Anschließen 4.3 PROFINET IO und Versorgungsspannung weiterschleifen PROFINET IO und Versorgungsspannung weiterschleifen Eigenschaften Auf dem Anschlussblock befindet sich ein Stecker für die Einspeisung und eine Buchse zum Weiterschleifen der Versorgungsspannung. Stecker und Buchse für die Versorgungsspannung sind intern miteinander verbunden. Für die Einspeisung und Weiterleitung des PROFINET IO stehen zwei Buchsen zur Verfügung.
  • Seite 31 Anschließen 4.3 PROFINET IO und Versorgungsspannung weiterschleifen Hinweise zum Verdrahten ● Wenn Sie Ihren Aufbau verdrahten, dann müssen Sie den Einfluss der Kabellänge auf die Versorgungsspannung am RF180C berücksichtigen. Beispiel: Bei einem 10 m langen Kabel mit Ø 1,5 mm beträgt der Spannungsabfall 2,5 V bei 10 A Belastung, das entspricht 0,25 V bei 1 A Belastung.

  • Seite 32: Rf180C An Controller Mit Rj45-Anschluss Verdrahten

    Anschließen 4.4 RF180C an Controller mit RJ45-Anschluss verdrahten RF180C an Controller mit RJ45-Anschluss verdrahten Die Realisierung einer Verbindung von RJ45 zu M12-Anschluss ist mit einfachen Mitteln möglich. Selbstkonfektionierung eines RJ45-M12-Kabels ● Sie benötigen ein fertig konfektioniertes PROFINET-Kabel mit beidseitigen M12-Steckern in doppelter Länge.

  • Seite 33: Rf180C Mit Der Funktionserde (Pe) Verbinden

    Anschließen 4.5 RF180C mit der Funktionserde (PE) verbinden RF180C mit der Funktionserde (PE) verbinden Eigenschaften ● Sie müssen das RF180C mit der Funktionserde (PE) verbinden. Für diesen Zweck ist auf dem Kommunikationsmodul eine Erdungsschraube für eine Erdungsleitung vorgesehen. ● Wird eine metallische, geerdete Montagfläche verwendet, so stellt die untere Befestigungsschraube der Baugruppe RF180C bereits eine sichere Erdverbindung her.
  • Seite 34 Anschließen 4.5 RF180C mit der Funktionserde (PE) verbinden RF180C mit Funktionserde (PE) verbinden Standard Erdung über Befestigungsschraube Optionale Erdung über Erdungsleitung 1. Montieren Sie die Baugruppe auf der geerdeten, 1. Isolieren Sie die Erdungsleitung ab und befestigen Sie Peripheriemodul metallischen Unterlage, wie im Kapitel den Kabelschuh.

  • Seite 35: Parametrieren

    Dazu müssen Sie die GSDML-Datei vorher in der Projektiersoftware installieren. Voraussetzungen ● Es ist eine GSDML-Datei vorhanden, um das RF180C in die Hardwarekonfiguration des SIMATIC-Managers einzubinden: GSDML-V1.0-SIEMENS-RF180C-"Datum im Format yyyymmdd".xml RFID Systems Software & Documentation Sie finden die Datei auf der CD im Verzeichnis Daten\PROFI_GSD\RF180C ●...

  • Seite 36: Gerätenamen Für Io-Device Vergeben

    Parametrieren 5.2 Gerätenamen für IO-Device vergeben Gerätenamen für IO-Device vergeben Einleitung Jedes PROFINET IO-Device erhält bereits im Werk eine eindeutige Geräteidentifikation (MAC-Adresse). Bei der Projektierung und im Anwenderprogramm wird jedes IO-Device RF180C mit seinem Gerätenamen angesprochen. PROFINET- Ausführliche Informationen zur Adressierung im PROFINET IO finden Sie in der Systembeschreibung Voraussetzungen ●...

  • Seite 37: Projektierungsparameter Des Rf180C

    Parametrieren 5.3 Projektierungsparameter des RF180C Teilnehmer-Blinktest Wenn Sie mehrere IO-Devices einsetzen, dann werden im Dialogfeld auch mehrere IO-Devices angezeigt. Vergleichen Sie in diesem Fall die MAC-Adresse des Gerätes mit der angezeigten MAC-Adresse und wählen Sie dann das richtige IO-Device aus. Die Identifikation der IO-Devices in einer Anlage wird Ihnen durch einen Teilnehmer-Blinktest erleichtert.

  • Seite 38: 5.4 Input-Parameter Für Rf180C

    Parametrieren 5.4 Input-Parameter für RF180C Input-Parameter für RF180C Input-Parameter für RF180C mit FB 45 Die Zuweisung erfolgt im UDT 10. Tabelle 5-2 Input-Parameter für RF180C mit FB 45 Adresse Name Zulässige Werte Kommentar +0.0 ASM_address 256, 260, 264, 268, Jedes RF180C belegt 4 Byte E/A im Peripheriebereich der Steuerung +2.0 ASM_channel...

  • Seite 39: Befehlstabelle Des Rf180C

    Parametrieren 5.5 Befehlstabelle des RF180C Befehlstabelle des RF180C Befehlstabelle des RF180C bei Normaladressierung (FB 45) Die Zuweisung erfolgt im UDT 20 durch die Variable "command". Tabelle 5-3 Befehle des RF180C bei Normaladressierung Befehlscode Beschreibung verfügbar in RFID-System normal gekettet * MDS beschreiben alle MDS lesen;...
  • Seite 40 Parametrieren 5.5 Befehlstabelle des RF180C Kommunikationsmodul RF180C Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018...

  • Seite 41: Instandhalten Und Warten

    Instandhalten und Warten Kommunikationsmodul RF180C tauschen Ausgangssituation ● Das Kommunikationsmodul RF180C ist montiert. Ein neues Kommunikationsmodul RF180C desselben Typs soll montiert werden. ● RF180C ist verdrahtet und in Betrieb. Vorgehensweise 1. Lösen Sie die 4 Befestigungsschrauben am Anschlussblock und ziehen Sie den Anschlussblock vom Kommunikationsmodul.

  • Seite 42: Firmware-Update

    PROFINET IO Gerätenamen für IO-Device vergeben Firmware-Update Ein Download der Firmware des Kommunikationsmoduls RF180C über den SIMATIC Manager ist in Vorbereitung. Für ein notwendiges Update Ihres RF180C wenden Sie sich bitte an Ihren Siemens- Ansprechpartner. Kommunikationsmodul RF180C Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018...

  • Seite 43: Profinet-Diagnose

    PROFINET-Diagnose Diagnose mittels Leuchtdioden Im folgenden Bild sind die Leuchtdioden des RF180C detailliert dargestellt. Mit Anschlussblock M12, 7/8" Mit Anschlussblock Push Pull Kommunikationsmodul RF180C Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018...
  • Seite 44 PROFINET-Diagnose 7.1 Diagnose mittels Leuchtdioden Tabelle 7-1 Status-LEDs für RF180C Bedeutung Leuchtet, wenn das RF180C den Anlauf fehlerfrei beendet hat. DC 24 V Leuchtet, wenn am RF180C die 24 V-Versorgungsspannung angeschlossen ist. ACT_1, ACT_2 Der entsprechende Reader / das SLG ist mit der Bearbeitung eines Anwenderbefehls aktiv. ERR_1, ERR_2 * Ein Blinkmuster zeigt den zuletzt aufgetretenen Fehler an.
  • Seite 45 PROFINET-Diagnose 7.1 Diagnose mittels Leuchtdioden Tabelle 7-4 LED-Anzeige für Betriebszustände PRE_1 ERR_1 ACT_1 PRE_2 ERR_2 ACT_2 Beschreibung Hochlauf aktiv LED-Test im Anlauf (Start PROFINET IO) interner Fehler Checksummenfehler der Firmware blinkt blinkt Firmware-Update lang- lang- (blinkt mit jedem beschriebenen Bereich) Kommunikationsmodul RF180C Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018...

  • Seite 46: Parametrierung Der Diagnose

    PROFINET-Diagnose 7.2 Parametrierung der Diagnose Parametrierung der Diagnose ● Über PROFINET IO werden Fehler durch Generierung von Alarmen gemeldet. Die SFB 54 Meldung erfolgt über OB82. Auf die Alarmdaten kann über den zugegriffen werden. Parametriermöglichkeiten Projektierungsparameter des RF180C Siehe auch Kapitel ●...

  • Seite 47: Weitere Informationen

    PROFINET IO, Struktur der Diagnosedatensätze ● Produktinformation (Beitragsnummer 19327300) Die Dokumente finden Sie im Internet unter der Adresse http://www.siemens.com/automation/service&support Suchen Sie dort nach den oben angegebenen Beitragsnummern. Aufbau der Diagnosedaten Der Kopf eines Diagnosedatensatzes besteht aus 20 Byte PROFINET IO-spezifischen Daten.
  • Seite 48 PROFINET-Diagnose 7.3 Aufbau der Diagnosedaten Kommunikationsmodul RF180C Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018...

  • Seite 49: Technische Daten

    Technische Daten Tabelle 8-1 Allgemeine technische Daten Ethernet Schnittstelle zum Anwender Prinzip PROFINET IO Physikalisches Medium Ethernet über 4-Draht-Leitung Betriebsart 100BaseX Voll Duplex Übertragungsrate 100 MBit/s Steckverbindung M12 4-polig Kodierung D Max. Kabellänge 100 m Kabeltype STP Cat 5 Autonegotation Autocrossing Switchfunktion Ja, intern...
  • Seite 50 Technische Daten Maximaler Einspeisestrom im L1 = 6 A Anschlussblock M12, 7/8" L2 = 8 A Maximaler Einspeisestrom im Bis 40 °C: Bis 60 °C: Anschlussblock Push Pull L1 = 12 A L1 = 8 A L2 = 12 A L2 = 8 A Potentialtrennung Umgebungstemperatur...

  • Seite 51: Maßbilder

    Maßbilder Maßbild eines RF180C mit Busanschlussblock M12, 7/8" PN Bild 9-1 Maßbild eines RF180C mit Busanschlussblock M12, 7/8" PN Kommunikationsmodul RF180C Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018...
  • Seite 52 Maßbilder Maßbild eines RF180C mit Busanschlussblock Push Pull Bild 9-2 Maßbild eines RF180C mit Busanschlussblock Push Pull Kommunikationsmodul RF180C Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018...

  • Seite 53: Anschlusskabel Zum Reader / Slg

    Anschlusskabel zum Reader / SLG 10.1 Belegung der Standardkabel Verfügbare Kabel Bild 10-1 Anschlusskabel M12 ↔ Reader / SLG; l = 2 m, 5 m (MOBY I / E / U) Bild 10-2 Anschlusskabel / Verlängerungskabel M12 ↔ M12; l = 2 m, 5 m, 10 m, 20 m, 50 m ●...

  • Seite 54: Steckerbelegung

    Anschlusskabel zum Reader / SLG 10.1 Belegung der Standardkabel Steckerbelegung Tabelle 10-1 Anschlusskabel M12 ↔ Reader / SLG M12-Stecker (Stift) Reader / SLG-Stecker (Buchse) – Tabelle 10-2 Anschlusskabel / Verlängerungskabel M12 <-> M12 Tabelle 10-3 Anschlusskabel M12 ↔ Sub-D 9-pol. M12-Stecker (Stift) Sub-D-Stecker (Buchse) –...

  • Seite 55: Selbst Konfektionierte Kabel

    Anschlusskabel zum Reader / SLG 10.2 Selbst konfektionierte Kabel 10.2 Selbst konfektionierte Kabel Für Anwender, die ihr Kabel individuell selbst konfektionieren wollen, steht ein Reader / SLG-Anschlussstecker mit Schraubklemmen zur Verfügung (siehe jeweiliges Systemhandbuch). Kabel und Reader / SLG-Anschlussstecker können nach dem Katalog FS 10 Sensoren für die Fertigungsautomatisierung bestellt werden.
  • Seite 56 Anschlusskabel zum Reader / SLG 10.2 Selbst konfektionierte Kabel Kommunikationsmodul RF180C Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018...

  • Seite 57: Bestelldaten

    Bestelldaten 11.1 Bestelldaten Tabelle 11-1 Bestelldaten RF180C und Zubehör RF180C Kommunikationsmodul RF180C 6GT2002-0JD00 max. 2 SLG bzw. Reader anschließbar Anschlussblock M12, 7/8" PN 6GT2002-1JD00 Anschlussblock Push Pull, RJ45 6GT2002-2JD00 Beschriftungsschilder 20 x 7 mm (1 Packung = 340 Stück) 3RT1900-1SB20 Zubehör für Anschlussblock M12 7/8"...
  • Seite 58 Bestelldaten 11.1 Bestelldaten Zubehör für Anschlussblock Push Pull Schleppfähige Energieleitung (5 x 1,5 mm 6XV1830-8AH10 (unkonfektioniert; Länge min. 20 m, Länge max. 1000 m) Push-Pull-Anschlussstecker für 1L+/ 2L+, unkonfektioniert 6GK1907-0AB10-6AA0 Push-Pull-Anschlussstecker für RJ45, unkonfektioniert 6GK1901-1BB10-6AA0 Abdeckkappen für Push-Pull-Buchsen (1L+/ 2L+),5 Stück je Packung, 6ES7194-4JA50-0AA0 1 Stück Abdeckkappen für Push-Pull-Buchsen RJ45, 5 Stück je Packung,...

  • Seite 59: Service & Support
