Siemens SIMATIC RF180C Betriebsanleitung Seite 11

Integration

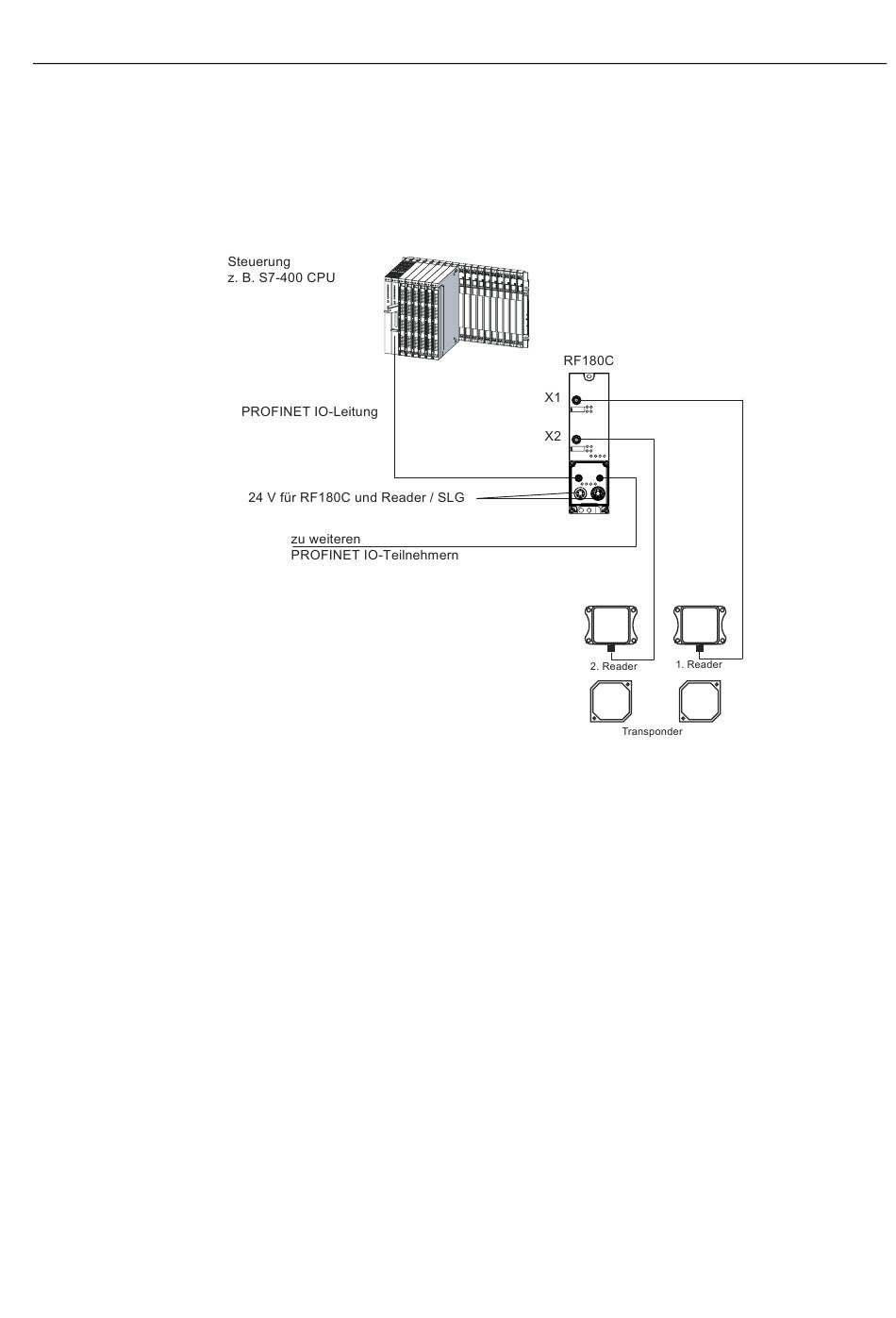

Das folgende Bild zeigt die Integration des RF180C mit Anschlussblock M12, 7/8" in ein
Automatisierungssystem. Die Integration mit Anschlussblock Push Pull ist genauso wie bei
der M12, 7/8''-Technik.
Bild 2-3
Die Einbindung des RF180C in die Hardwarekonfiguration erfolgt über eine GSDML-Datei.
Danach kann das RF180C über HW-Konfig des SIMATIC-Managers oder ein anderes
PROFINET-Tool konfiguriert werden. Die GSDML-Datei steht auf der CD
Software & Documentation
Kommunikationsmodul RF180C
Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018
Konfigurator RF180C mit Anschlussblock M12, 7/8"
oder im Internet (siehe Kapitel
Beschreibung
2.1 Beschreibung
RFID Systems
Service & Support
) zur Verfügung.
11
