Montieren

3.3 Anschlussblock montieren

3.3 Anschlussblock montieren
Eigenschaften
Der Anschlussblock verbindet das RF180C mit dem PROFINET IO und versorgt das
Basisgerät mit Spannung.
Voraussetzungen
Das Basisgerät ist montiert
Benötigtes Werkzeug
Kreuzschlitz-Schraubendreher mittel.
Anschlussblock Montieren
1. Stecken Sie den Anschlussblock auf das Basisgerät
2. Verschrauben Sie den Anschlussblock mit dem Basisgerät (Drehmoment 1 bis 1,3 Nm).

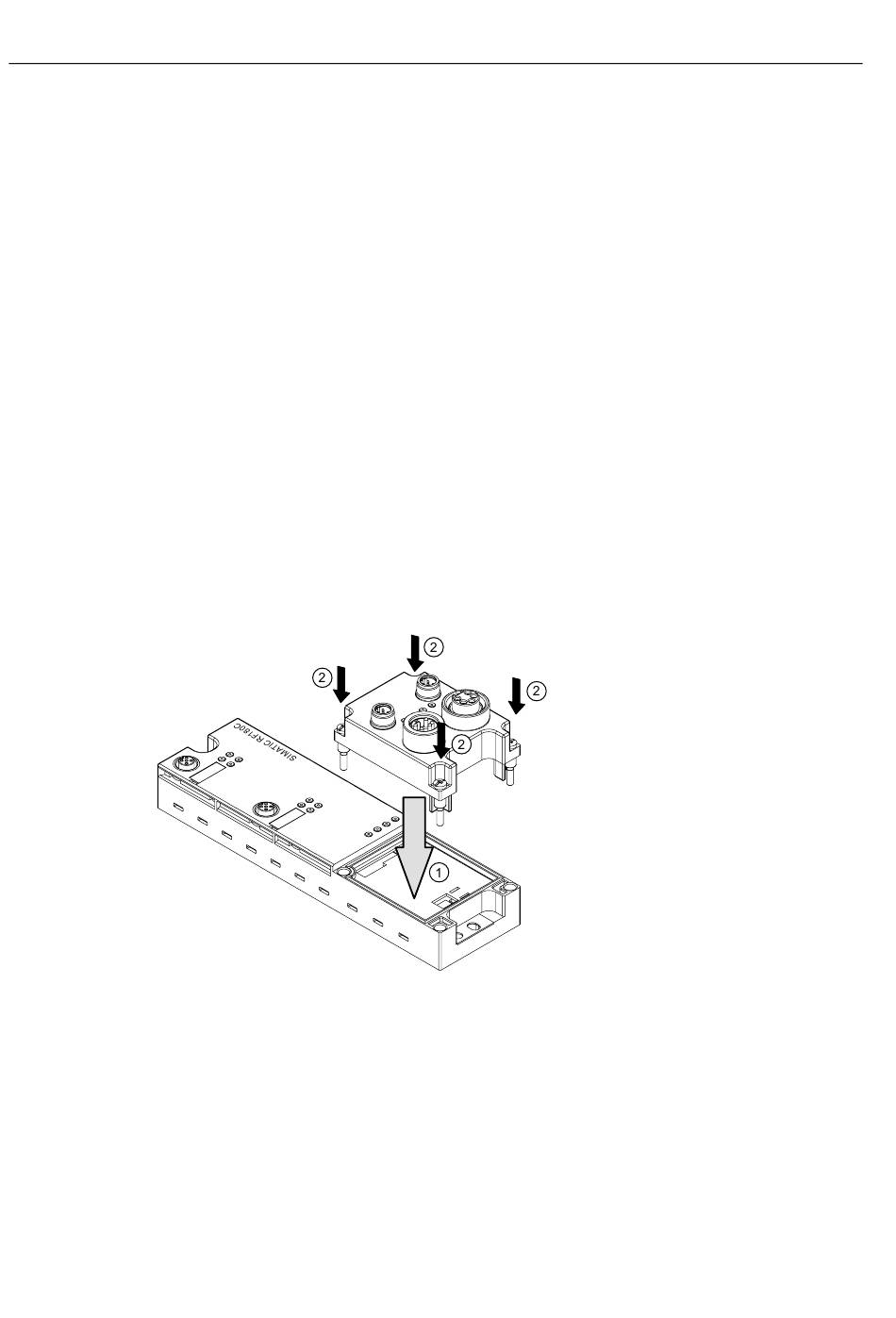

Bild 3-2
16
Ziehen Sie die Schrauben über kreuz gleichmäßig fest. 4 Schrauben befinden sich
bereits im Anschlussblock (siehe Bild).
Anschlussblock M12, 7/8" auf das Basisgerät stecken und verschrauben
1
Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018
Kommunikationsmodul RF180C
