Aufbau
Das RF180C besitzt das gleiche Gehäuse, wie das RFID-Kommunikationsmodul ASM 456
für PROFUBUS.
Für die Verbindung zum PROFINET IO hat das Kommunikationsmodul RF180C einen
Anschlussblock in einer der folgenden Ausführungen:
● Anschlussblock in der Ausführung M12, 7/8"
● Anschlussblock in der Ausführung Push Pull, RJ45

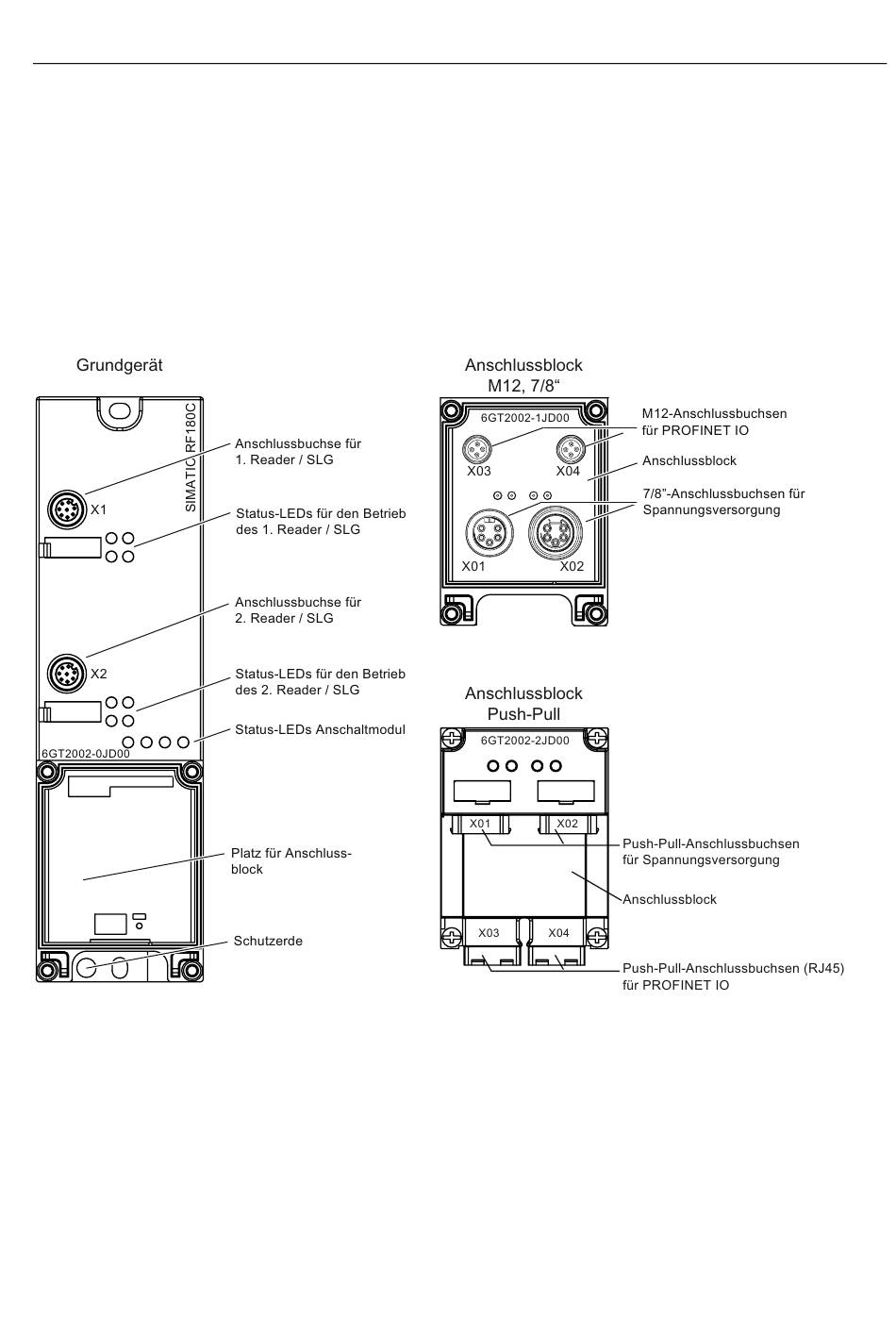

Das folgende Bild zeigt den prinzipiellen Aufbau des RF180C.
Bild 2-1 Prinzipieller Aufbau des RF180C
Kommunikationsmodul RF180C
