Anschließen
4.1 Anschlussblock M12, 7/8" verdrahten
M12, 7/8"-Stecker anschließen
1. Drücken Sie den Stecker (M12 bzw. 7/8") in die jeweilige Rundbuchse am
2. Befestigen Sie den Stecker mit dem gerändelten Befestigungsring.

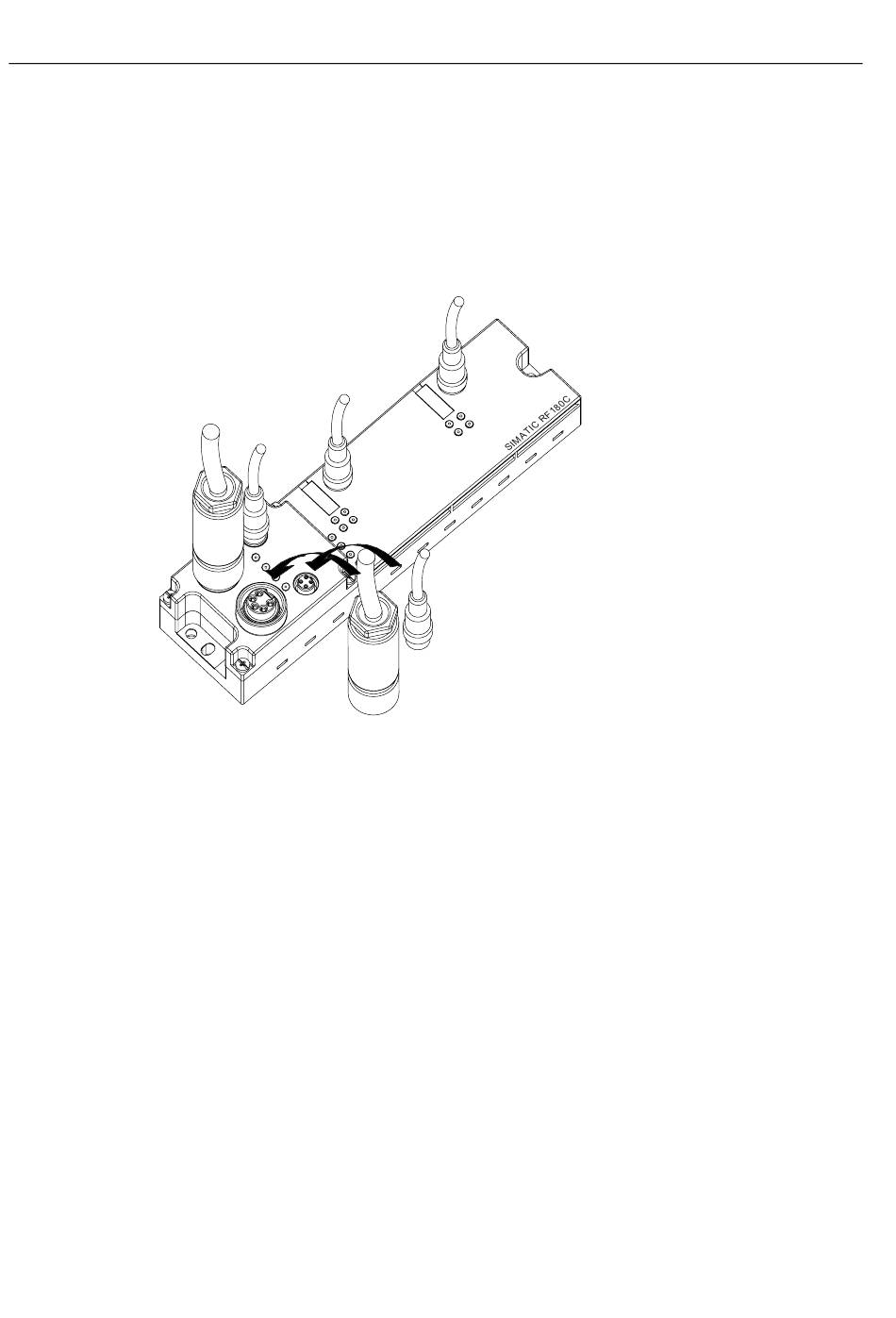

Bild 4-4
Verschließen nicht benutzter Buchsen
Verschließen Sie alle nicht benutzen Buchsen mit M12 bzw. 7/8" Verschlusskappen, um die
Schutzart IP65, IP66 bzw. IP67 zu erreichen. Bestellnummern siehe Kapitel
26
Anschlussblock. Achten Sie auf die korrekte Arretierung zwischen Stecker und Buchse
(Nut und Feder).
M12, 7/8"-Stecker anschließen
Kommunikationsmodul RF180C
Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018
