M12, 7/8"-Stecker verdrahten

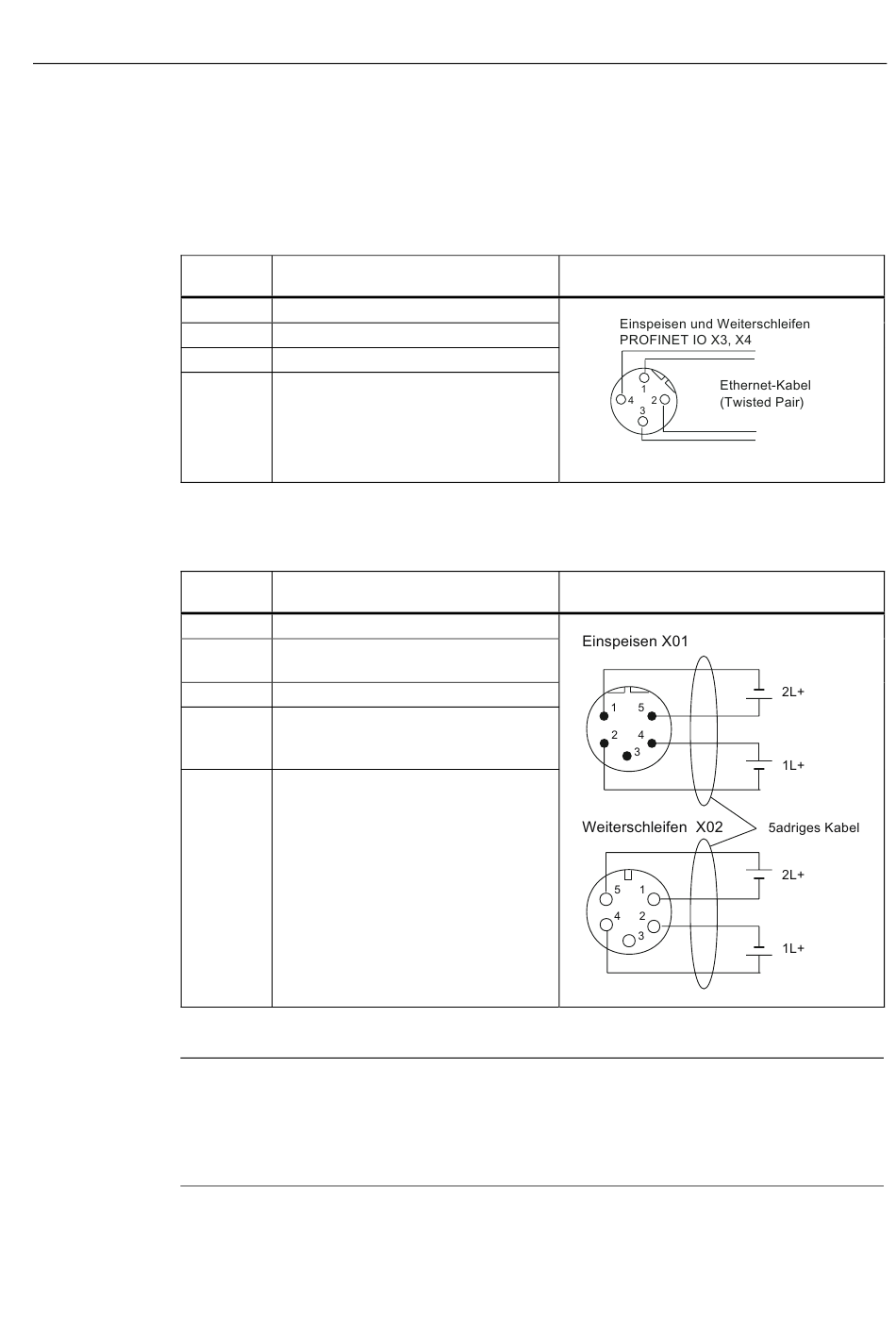

In den nachstehenden Tabellen finden Sie die Anschlussbelegung für den M12- und 7/8"-
Stecker:
Tabelle 4-1
Tabelle 4-2
Hinweis
Für den Anschluss der Versorgungsspannung empfehlen wir die im Kapitel
angegebenen Kabel (Kabel 5 x 1,5 mm
Falls Sie das Kabel selber konfektionieren möchten, dann sollte der Leiterquerschnitt
1,5 mm
Kommunikationsmodul RF180C
Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018
Anschlussbelegung M12-Stecker 4-polig, Kodierung D (PROFINET IO)
Pin Belegung
1 Datenleitung TxP
2 Datenleitung RxP
3 Datenleitung TxN
4 Datenleitung RxN
Anschlussbelegung 7/8"-Stecker (Versorgungsspannungen)
Pin Belegung
1 Masse Lastspannungsversorgung (2M)
2 Masse Elektronik- / Geberversorgung
(1M)
3 Funktionserde (PE)
4 Elektronik- / Geberversorgung (1L+)
(Spannungsversorgung für RF180C und
Reader / SLG)
5 Lastspannungsversorgung (2L+)
(bei RF180C ungenutzt)
betragen.
2
4.1 Anschlussblock M12, 7/8" verdrahten
Ansicht M12-Stecker 4-polig, Kodierung D
Es ist unerheblich, über welchen Stecker das
Einspeisen und das Weiterleiten geschieht.
konfektioniert mit 7/8"-Steckern).
2
Anschließen
(Verdrahtungsseite)
Ansicht 7/8"-Stecker
(Verdrahtungsseite)
