Anschließen
4.5 RF180C mit der Funktionserde (PE) verbinden

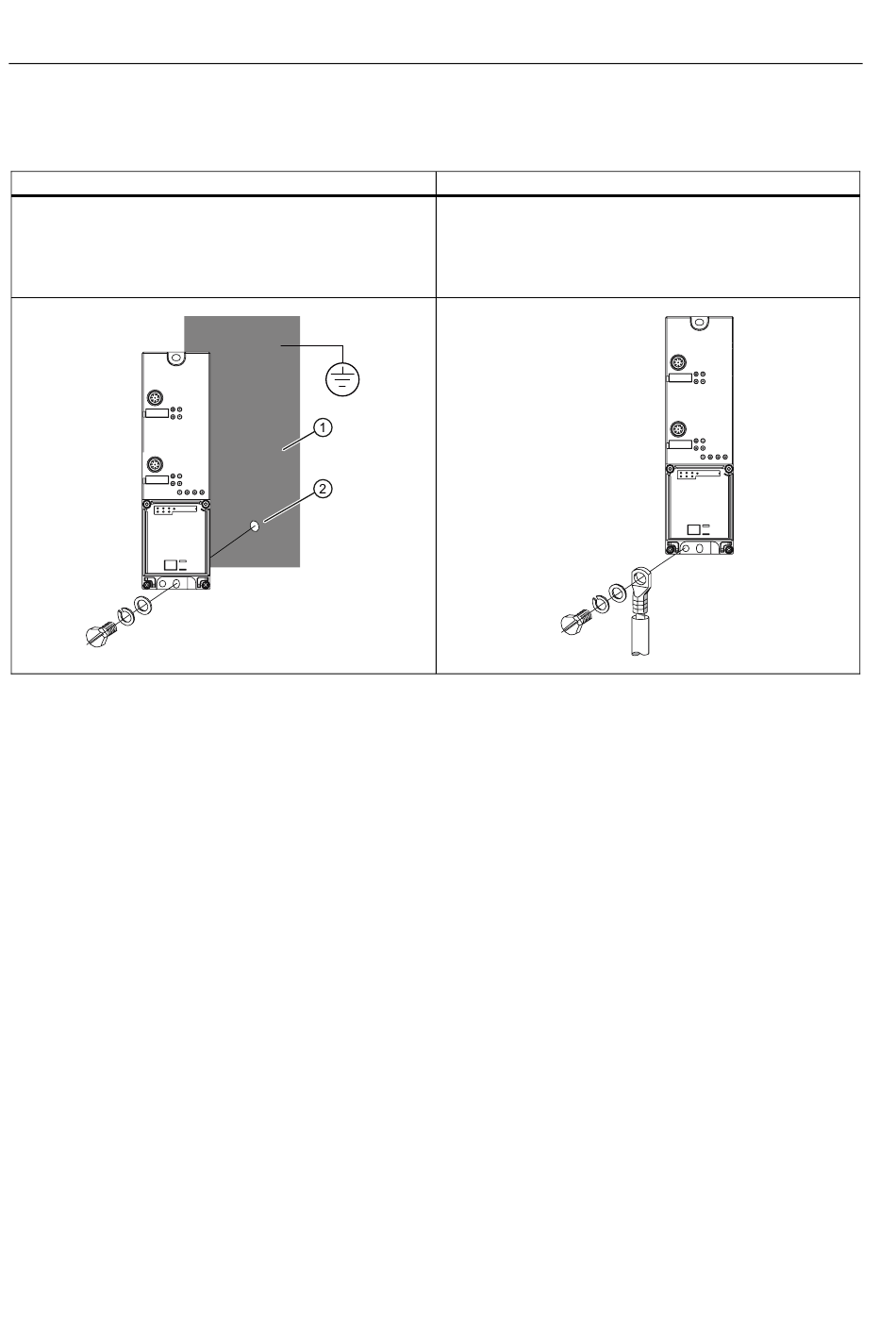

RF180C mit Funktionserde (PE) verbinden
Standard Erdung über Befestigungsschraube
1. Montieren Sie die Baugruppe auf der geerdeten,
metallischen Unterlage, wie im Kapitel
montieren
beschrieben
① Geerdete, metallische Unterlage
② Lackfreies Gewinde bzw. Mutterauflage
34
Peripheriemodul
.
Optionale Erdung über Erdungsleitung
1. Isolieren Sie die Erdungsleitung ab und befestigen Sie
den Kabelschuh.
2. Verschrauben Sie den Kabelschuh am
Kommunikationsmodul (Erdungsschraube M5). Das
Drehmoment beträgt 3 Nm.
