Push-Pull-Anschlussstecker anschließen

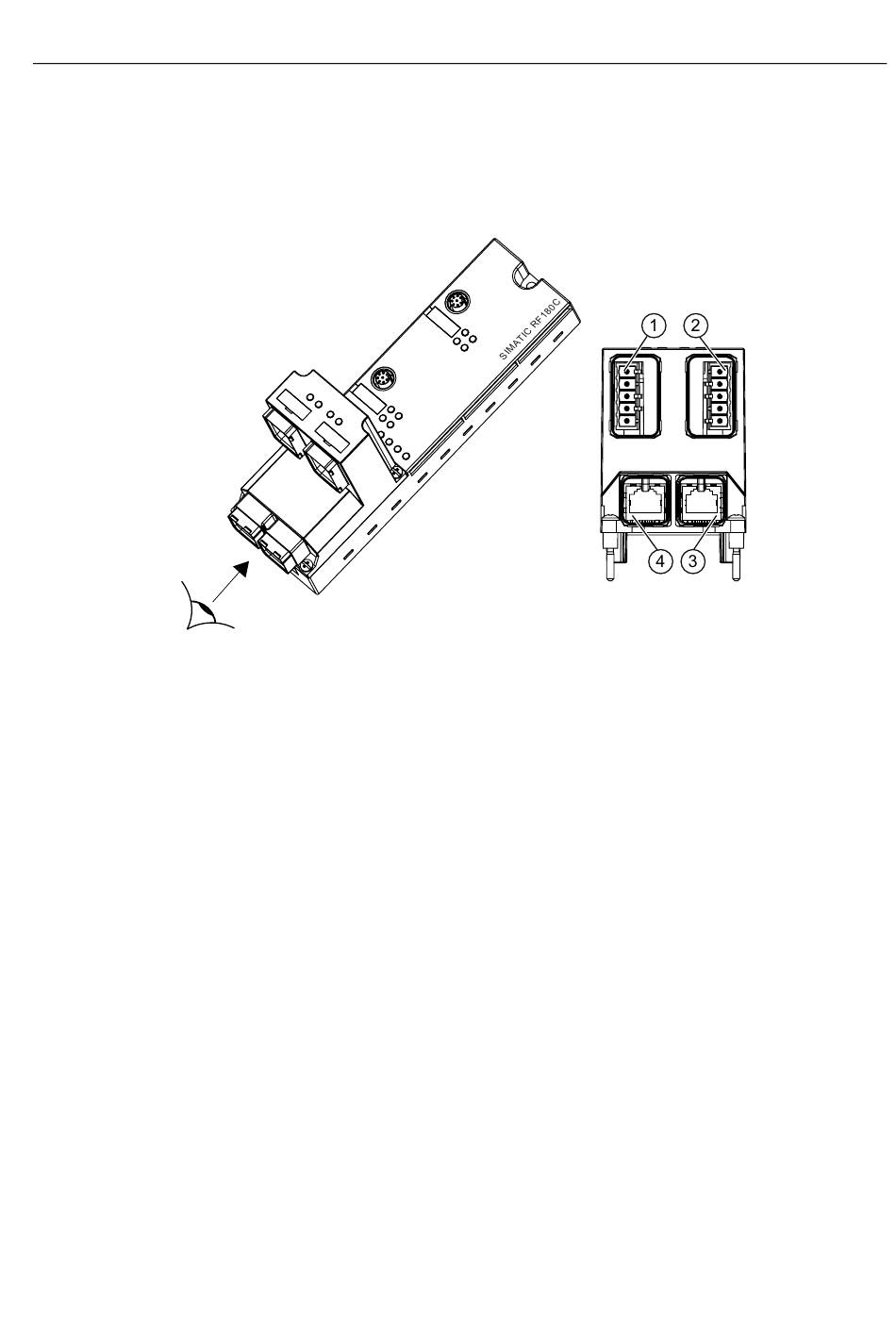

Drücken Sie die Push-Pull-Anschlussstecker für 1L+ / 2L+ und RJ45 in die zugehörigen
Buchsen (siehe nachfolgendes Bild). Achten Sie dabei auf die korrekte Arretierung zwischen
Stecker und Buchse. Die Stecker müssen einrasten.
Bild 4-5
①
②
④
③
Verschließen nicht benutzter Buchsen
Verschließen Sie alle nicht benutzten Push-Pull-Buchsen mit Abdeckkappen, um die
Schutzart IP65, IP66 bzw. IP67 zu erreichen. Bestellnummern siehe Kapitel
Kommunikationsmodul RF180C
Betriebsanleitung, 05/2008, J31069-D0177-U001-A3-0018
Push-Pull-Anschlussstecker anschließen
X01 DC 24 V Push-Pull-Buchse (mit Buchseneinsatz) zum Einspeisen von Elektronik- /
Geberversorgung 1L+ und Lastspannungsversorgung 2L+
X02 DC 24 V Push-Pull-Buchse (mit Buchseneinsatz) zum Weiterschleifen von Elektronik- /
Geberversorgung 1L+ und Lastspannungsversorgung 2L+
X03 PN1 Push-Pull-Buchse für RJ45 zum Einspeisen von PROFINET IO
X04 PN2 Push-Pull-Buchse für RJ45 zum Weiterschleifen von PROFINET IO
