Anschließen
4.2 Anschlussblock Push Pull verdrahten
Push-Pull-Stecker verdrahten

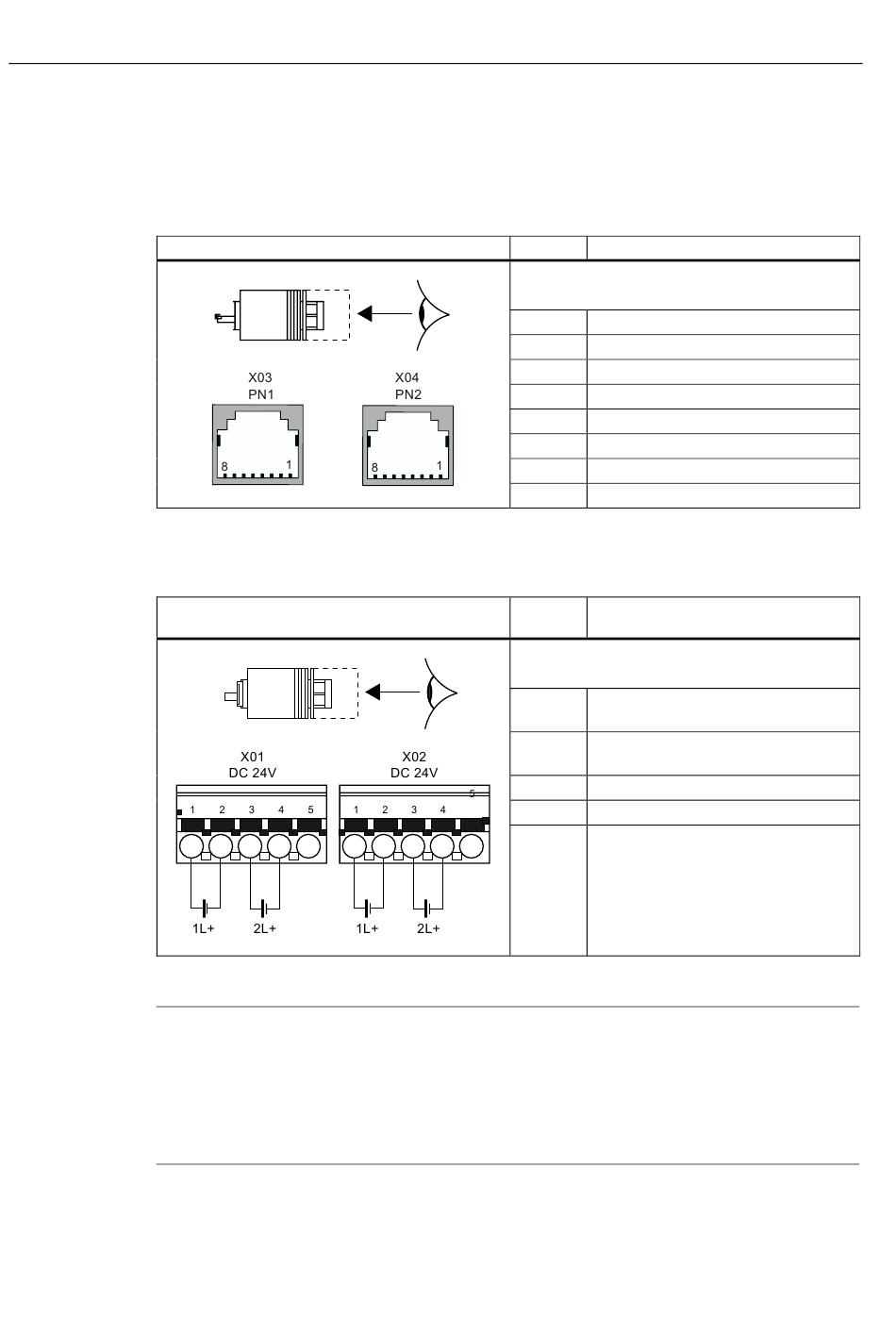

In den nachstehenden Tabellen finden Sie die Anschlussbelegung für die Push-Pull-Stecker:
Tabelle 4-3
Ansicht Push-Pull-Anschlussstecker (RJ45)
Tabelle 4-4
Ansicht Push-Pull-Anschlussstecker
(Versorgungsspannungen 1L+ und 2L+)
Hinweis
Für den Anschluss der Versorgungsspannung empfehlen wir die im Kapitel
angegebenen Kabel (Kabel 5 x 1,5 mm
Falls Sie das Kabel selber konfektionieren möchten, dann sollte der Leiterquerschnitt
1,5 mm
Bei einer Stromstärke > 8 A ist ein Leiterquerschnitt von 2,5 mm
28
Anschlussbelegung Push-Pull-Anschlussstecker (RJ45)
Anschlussbelegung Push-Pull-Anschlussstecker (Versorgungsspannungen 1L+ und 2L+)
betragen.
2
Klemme Belegung
X03 PN1 zum Einspeisen von PROFINET
X04 PN2 zum Weiterschleifen von PROFINET
1 Receive Data+ RD
2 Receive Data- RD_N
3 Transmit Data+ TD
4 Ground GND (RJ45)
5 Ground GND (RJ45)
6 Transmit Data- TD_N
7 Ground GND (RJ45)
8 Ground GND (RJ45)
Klemme Belegung
X01 DC 24V zum Einspeisen
X02 DC 24V zum Weiterschleifen
1 Elektronik- / Geberversorgung
1L+Masse
2 Masse Elektronik- / Geberversorgung
1M
3 Lastspannungsversorgung 2L+
4 Masse Lastspannungsversorgung 2M
5 Funktionserde (PE)
konfektioniert mit Push-Pull-Steckern).
2
