Inhaltszusammenfassung für Siemens SIMATIC RF120C
- Seite 1 Einleitung Beschreibung Montieren, Anschließen SIMATIC Ident und Inbetriebnehmen Projektieren und Parametrieren RFID-Systeme SIMATIC RF120C Instandhalten und Warten Technische Daten Betriebsanleitung Maßbilder Anhang Service & Support 02/2021 C79000-G8900-C328-03...
-
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 3: Inhaltsverzeichnis
LED-Statusanzeige am RF120C ................... 27 Diagnose ........................... 29 Fehlermeldungen ......................31 Baugruppentausch ......................31 Technische Daten ..........................33 Maßbilder ............................35 Anhang ..............................37 Zertifikate & Zulassungen ....................37 A.1.1 Zulassungen ........................37 A.1.2 Normen und Prüfvorschriften ..................... 42 SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... - Seite 4 A.3.4 Funktionen und Befehle ..................... 51 A.3.5 Baustein-spezifische Fehlermeldungen ................53 Bestelldaten........................54 A.4.1 Bestelldaten RF120C ......................54 A.4.2 Bestelldaten Zubehör SIMATIC S7-1200 ................55 A.4.3 Weitere Bestelldaten ......................55 Service & Support ..........................57 SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03...
-
Seite 5: Einleitung
Einleitung Zweck dieser Dokumentation Die Informationen dieser Dokumentation ermöglichen es Ihnen, das Kommunikationsmodul SIMATIC RF120C an einer Steuerung SIMATIC S7-1200 in Betrieb zu nehmen und zu betreiben. Erforderliche Grundkenntnisse Zum Verständnis der Betriebsanleitung sind allgemeine Kenntnisse auf dem Gebiet der Automatisierungstechnik und Identifikationssysteme erforderlich. -
Seite 6: Recycling Und Entsorgung
Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter: https://www.siemens.com/industrialsecurity Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-... -
Seite 7: Beschreibung

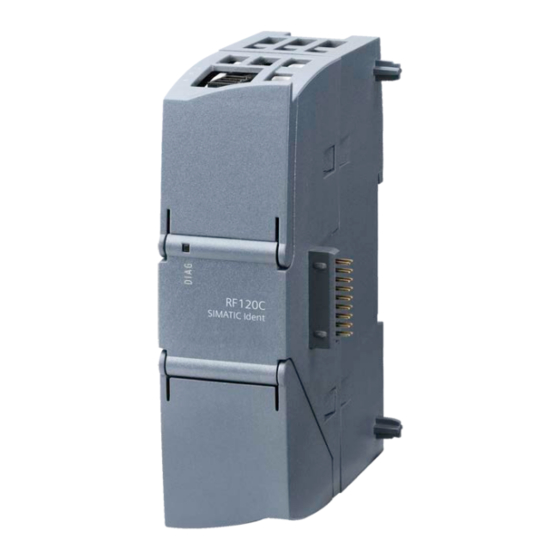

Beschreibung Anwendungsbereich und Merkmale Anwendungsbereich Das Kommunikationsmodul SIMATIC RF120C ist ein Modul für die Steuerungen SIMATIC S7- 1200. Das RF120C ist als zentrale Peripherie in einer SIMATIC S7-1200 mit einer Firmware- Version ≥ 3.0 einsetzbar. Bild 2-1 Kommunikationsmodul RF120C Beim Betrieb der Kommunikationsmodule an einer SIMATIC S7-1200 stehen Ihnen eine globale Bibliothek mit Funktionsbausteinen zur Verfügung. -
Seite 8: Aufbau Und Konfiguration
Beschreibung 2.2 Aufbau und Konfiguration An einem Kommunikationsmodul SIMATIC RF120C kann immer nur ein Reader oder ein Optisches Lesegerät über eine RF232-/RS422-Schnittstelle betrieben werden. RFID-Reader und Optischen Lesegeräte aus folgenden Produktfamilien können mit dem RF120C betrieben werden: • RF200 • RF300 •... -
Seite 9: Konfiguration
Konfiguration In der nachfolgenden Abbildung ist die SIMATIC S7-1200 mit 3 Kommunikationsmodule RF120C dargestellt. Bild 2-3 Maximalkonfiguration von RF120C an einer SIMATIC S7-1200 Umfangreiche Konfigurationen sind über einen PROFIBUS-/PROFINET-Aufbau mit verschiedenen SIMATIC Ident Kommunikationsmodulen möglich. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 10: Integration
Integrationsbeispiel einer SIMATIC S7-1200 mit RF120C Das Kommunikationsmodul RF120C (V1.0) ist ab STEP 7 Basic / Professional V13 im TIA Portal integriert, die V2.0 des Kommunikationsmoduls ist ab STEP 7 Basic / Professional V17 im TIA Portal integriert. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 11: Montieren, Anschließen Und Inbetriebnehmen
Zusätzlich bei Geräten mit redundanter Spannungsversorgung: Wenn das Gerät an eine redundante Spannungsversorgung angeschlossen wird (zwei getrennte Spannungsversorgungen), müssen beide die genannten Anforderungen erfüllen. WARNUNG Öffnen des Geräts Öffnen Sie das Gerät nicht bei eingeschalteter Versorgungsspannung. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 12: Überspannungsschutz
Stellen Sie sicher, dass während der Montage/Demontage der Geräte die Spannungsversorgung ausgeschaltet ist. Parametrierung Voraussetzung für die komplette Inbetriebnahme des CM ist die Vollständigkeit der STEP 7- Projektdaten. Lesen Sie hierzu das Kapitel "Projektieren und Parametrieren (Seite 21)". SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 13: Abmessungen Für Die Montage
Verwenden Sie die herausziehbaren Hutschienenklemmen für die Befestigung des Geräts auf der Hutschiene. Diese Klemmen rasten auch in herausgezogener Position ein, um den Einbau des Geräts in einer Schalttafel zu ermöglichen. Das Innenmaß der Bohrung der Hutschienenklemmen beträgt 4,3 mm. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... - Seite 14 Spannungsversorgung über das CM. Beachten Sie die maximale Belastbarkeit der Spannungsausgänge der CPU. Daten zur Stromaufnahme und Verlustwirkleistung des CM finden Sie im Kapitel "Technische Daten (Seite 33)". Das Kommunikationsmodul RF120C muss über den Schirm geerdet sein. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03...
- Seite 15 Schließen Sie zum Laden der Station die Engineering-Station, auf der sich die Projekt- daten befinden, an die Ethernet-Schnittstelle der CPU an. Weitere Details zum Laden entnehmen Sie folgenden Kapiteln der Online-Hilfe von STEP 7: • "Projektdaten laden" • "Online- und Diagnosefunktionen nutzen" SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03...
- Seite 16 3. Ziehen Sie die unteren Hutschienenklemmen an der CPU und dem RF120C aus. 4. Bauen Sie die CPU und die RF120C aus der DIN-Hutschiene aus. 5. Halten Sie die CPU und die RF120C fest und ziehen Sie sie auseinander. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03...
-
Seite 17: Anschluss Von Readern / Seriellen Geräten
Kommunikationsmodul, müssen Sie das MV320-Anschlusskabel mit einer Zugentlastung sichern. Diese Zugentlastung kann z. B. mittels einer Kabelschelle erfolgen. Sichern Sie das MV320-Anschlusskabel, indem Sie zwischen Sub-D-Stecker und Kabelwendelung des MV320-Anschlusskabels das Kabel mit Hilfe der Zugentlastung an dem Rack befestigen. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... - Seite 18 Readers ist der Aufruf des Bausteins "Reset_Reader" erforderlich. ① Diagnose-LED ② Bus-Stecker zum Anschließen an die Steuerung ③ Sub-D-Buchse zum Anschließen des Readers / seriellen Geräts Bild 3-3 Buchsen und LEDs des Kommunikationsmoduls RF120C SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03...
-
Seite 19: Externe Spannungsversorgung
Anschlussblock für die Spannungsversorgung DC 24 V des Readers Bild 3-4 Anschlussblock für die Spannungsversorgung DC 24 V Das RF120C wird über den Rückwandbus mit Spannung versorgt und kann auch ohne externe Spannungsversorgung von der SIMATIC S7-1200 angesprochen und in Betrieb genommen werden. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 20: Belegung Der Buchse Für Die Externe Spannungsversorgung
Kontaktbelegung der Sub-D-Buchse - RS422 Beschreibung Beschreibung DC 24 V -RxD +RxD -TxD +TxD Gehäuse Erdungsanschluss Tabelle 3- 6 Kontaktbelegung der Sub-D-Buchse - RS232 Beschreibung Beschreibung -- (DC 24 V) DC 5 V Gehäuse Erdungsanschluss SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 21: Projektieren Und Parametrieren
Sie finden die Baugruppe RF120C über folgenden Pfad in der Gerätekonfiguration: "SIMATIC S7-1200 > Kommunikationsmodule > Identifikationssysteme > RF120C" 4. Konfigurieren Sie das Kommunikationsmodul. 5. Parametrieren Sie das Kommunikationsmodul. 6. Speichern Sie die Konfiguration ab. Sie können maximal drei RF120C pro Station anschließen und projektieren. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 22: Parametrierung Über Die Gerätekonfiguration
Parameter wählen Sie den Baustein aus: • Ident-Profil: In der Steuerung kommt der Programmbau- stein für das Ident-Profil zum Einsatz. MOBY Mode RF200/RF300; RF200/RF300; Mit diesem Parameter stellen Sie die Betriebsart MV400/MV500 MV400/MV500 des Kommunikationsmoduls ein. Freeport MV320 RF1000 SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... - Seite 23 Auswahl des Schnittstellen-Typs, den die ange- schlossene Hardware (Reader / optische Lesege- RS232 räte) verwendet. Der Default-Wert ist abhängig von der verwen- deten Schnittstelle. Hinweis: Dieser Parameter wird nur eingeblen- det, wenn "MOBY Mode = Freeport" ausgewählt wurde. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03...
-
Seite 24: Parametergruppe "Telegramm
Paritätsbit wird so gesetzt, dass die Summe der Datenbits (inkl. Paritätsbit) mit Signalzu- stand "1" gerade ist. Stoppbits Auswahl der Anzahl Stopbits, die das Ende eines Zeichens kennzeichnen. Die Stopbits werden bei der Übertragung an jedes übertragene Zeichen angehängt. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... - Seite 25 2. Endezeichen 0...255 Eingabe des 2. Endezeichens von maximal zwei Endezeichen für Endekriterium "Nach Empfang der/des Endezeichen(s)". Die gewählte Endezei- chenkombination begrenzt die Länge des jewei- ligen Telegramms. Parameterwert abhängig vom Parameter "Da- tenbits". SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03...
-
Seite 26: Programmieren Über Simatic-Steuerung
Senden eine Pause zwischen zwei Telegrammen einhalten. Programmieren über SIMATIC-Steuerung Sie können das Kommunikationsmodul SIMATIC RF120C mit Hilfe von Ident-Anweisungen über eine SIMATIC-Steuerung programmieren und projektieren. Um Ident-Systeme mit Hilfe von STEP 7 Basic / Professional (TIA Portal) zu projektieren, benötigen Sie entsprechende Ident-Anweisungen. -
Seite 27: Instandhalten Und Warten
• LED auf der Frontplatte Die immer sichtbare LED "DIAG" zeigt die Grundzustände der Baugruppe an. • LEDs unter der oberen Gehäuseklappe Öffnen Sie die obere Gehäuseklappe. Die dort befindlichen LEDs zeigen weitere Details zum Zustand der Baugruppe an. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 28: Anzeige Des Betriebs- Und Kommunikationszustands
Baugruppe nicht konfiguriert grün blinkend • Firmware-Update Beachten Sie die ERROR-LED, sowie die DC 24 V • Defekt LED zur näheren Fehlerdiagnose. • Fehler rot blinkend • Alarmmeldung Baugruppe defekt Tauschen Sie die Baugruppe. rot leuchtend SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 29: Diagnose
Diagnose mit dem TIA Portal (STEP 7 Basic / Professional) Voraussetzungen STEP 7 Basic / Professional ist installiert, gestartet und ein Projekt ist geöffnet. Das Kommunikationsmodul ist in der Steuerung SIMATIC S7-1200 montiert und angeschlossen. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... - Seite 30 Im Diagnose-Fenster haben Sie folgende Optionen zur Diagnose des Kommunikationsmoduls: – Unter dem Eintrag "Allgemein" wird die Bezeichnung und Firmware-Version des Kommunikationsmoduls angezeigt. – Unter dem Eintrag "Diagnosestatus" finden Sie den aktuelle Status-Informationen des Kommunikationsmoduls. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03...
-
Seite 31: Fehlermeldungen
Projektdaten erneut in das Modul laden zu müssen. Beim Wiederanlauf des CMs überträgt die CPU die gespeicherten Daten automatisch an das Informationen zur Montage/Demontage eines CMs finden Sie im Kapitel "Montage und Inbetriebnahme des RF120C (Seite 12)". SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 33: Technische Daten
Technische Daten Tabelle 6- 1 Technische Daten des RF120C 6GT2002-0LA00 Produkttyp-Bezeichnung SIMATIC RF120C Übertragungsgeschwindigkeit maximale Übertragungsgeschwindigkeit an Punkt-zu-Punkt-Verbindungen (seriell) 115,2 kbit/s Schnittstellen Ausführung der Schnittstelle, RS422, RS232 für Punkt-zu-Punkt-Verbindung Max. Leitungslänge • RS422: 1000 m, Reader-abhängig • RS232: 15 m Anzahl der anschließbaren Reader... -
Seite 34: Produktfunktionen
(SELV / PELV nach EN 60950) DC 24 V-Versorgung: sichere (elektrische) Trennung der Kleinspannung (SELV / PELV nach EN 60950) Die Stromversorgung muss den erforderlichen Strom von max. 1 A für kurzzeitige Spannungs- ausfälle ≤ 20 ms liefern. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 35: Maßbilder
Maßbilder Bild 7-1 Maßbild Kommunikationsmodul RF120C (alle Maße in mm) SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 37: Anhang
SIMATIC NET- / SIMATIC-Ident-Produkte werden regelmäßig für die Zulassungen hinsichtlich bestimmter Märkte und Anwendungen bei Behörden und Zulassungsstellen eingereicht. Wenden Sie sich an Ihre Siemens-Vertretung, wenn Sie eine Liste mit den aktuellen Zulassungen für die einzelnen Geräte benötigen, oder informieren Sie sich auf den Internet- Seiten des Siemens Industry Online Support: Aktuelle Zulassungen (https://support.industry.siemens.com/cs/ww/de/ps/15666) -
Seite 38: Eu-Konformitätserklärung
Die CE-Konformitätserklärung steht allen zuständigen Behörden zur Verfügung bei der: Siemens Aktiengesellschaft Process Industries and Drives Process Automation D-76181 Karlsruhe Deutschland Die CE-Konformitätserklärung zu diesem Produkt finden Sie im Internet unter folgender Adresse: CE-Konformitätserklärung (https://support.industry.siemens.com/cs/ww/de/ps/15109/cert) SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... - Seite 39 "SIMATIC NET Product Information Use of subassemblies/modules in a Zone 2 Hazardous Area". Sie finden dieses Dokument hier: • Auf dem Datenträger, der manchen Produkten beiliegt: – Produkt-CD / Produkt-DVD – SIMATIC NET Manual Collection • Auf den Internetseiten des Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/view/78381013) SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03...
- Seite 40 IP54 according to EN 60079-7, taking into account the environmental conditions under which the equipment will be used. 3. Provisions shall be made to prevent the rated voltage from being exceeded by transient disturbances of more than 119 V. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03...
- Seite 41 IP54 according to IEC 60079-7, taking into account the environmental conditions under which the equipment will be used. 3. Provisions shall be made to prevent the rated voltage from being exceeded by transient disturbances of more than 119 V. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03...
-
Seite 42: Normen Und Prüfvorschriften
EN 61000-6-4, Klasse A 30 MHz bis 230 MHz < 40 dB (μV/m) Quasi-Spitze; gemessen bei 10 m 230 MHz bis 1 GHz < 47 dB (μV/m) Quasi-Spitze; gemessen in einer Entfernung von 10 m SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 43: Umgebungsbedingungen
Schutzart • Mechanischer Schutz nach EN 60529: IP20 Schutz gegen direkte Berührung von Hochspannung wie mit genormter Sonde ermittelt. Externer Schutz erforderlich gegen Staub, Schmutz, Wasser und Fremdkörper mit einem Durchmesser von < 12,5 mm. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 44: Anschlusskabel
Für den Anschluss der MV500 wird zusätzlich ein CM-Adapterkabel benötigt (6GF3500- 8BA11 oder 6GF3500-8BA12). Sub-D-Stecker (male) M12-Stecker (female) • Anschlusskabel Sub-D (RS232) ↔ 5-poliges Buchsengehäuse (PicoBlade) für RF1000 Länge: 2 m Sub-D-Stecker (male) 5-poliges Buchsengehäuse (PicoBlade) SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... - Seite 45 Länge: 1,6 m gewendelt; bis auf 4,0 m ausziehbar Sub-D-Stecker (male) RJ50-Stecker (female) • Verlängerungskabel M12 ↔ M12 für RF200, RF300 und MV400 Länge: 2 m, 5 m, 10 m, 20 m, 50 m M12-Stecker (male) M12-Stecker (female) SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03...
- Seite 46 Der Reader mit Sub-D-Stecker muss über einen zusätzlichen Stecker mit DC 24 V versorgt werden. • Anschlusskabel M12 ↔ ES175201 für MOBY U Kann nur in Verbindung mit einem Anschlusskabel Sub-D (RS422) ↔M12 eingesetzt werden (6GT2091-4Lxxx). Länge: 2 m, 5 m M12-Stecker (male) ES175201-Stecker (female) – SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03...
-
Seite 47: Selbstkonfektionierte Kabel
120 m: 6GT2090-4AT12 800 m: 6GT2090-4AT80 Folgende M12-Stecker können Sie verwenden: • Reader-seitig: M12/8-polig, female 6GT2090-0BD00 Sub-D-Stecker können im einschlägigen Fachhandel bezogen werden. Pinbelegung Die Pin-Belegung finden Sie im Kapitel "Belegung der Sub-D-Buchse (Seite 20)". SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 48: Anschluss Serieller Geräte Via Freeport-Protokoll
Anschluss serieller Geräte via Freeport-Protokoll Ausführliche Informationen zu den Parametriermöglichkeiten der nachfolgend genannten Geräte finden Sie in den Handbüchern der jeweiligen Geräte: • SIMATIC MV320 (https://support.industry.siemens.com/cs/ww/de/ps/15157/man) • SIMATIC RF1000 (https://support.industry.siemens.com/cs/ww/de/ps/24223/man) Die Parametriermöglichkeiten anderer serieller Geräte entnehmen Sie den Handbüchern des jeweiligen Geräteherstellers. -
Seite 49: Stromversorgung
1. Wählen Sie in den Parametergruppe "Baugruppenparameter" den passenden "MOBY Mode" (RF1000 oder MV320) aus. 2. Stellen Sie alle anderen Parameter wie gewünscht ein. Beachten Sie hierzu die Vorgaben im nachfolgenden Absatz. 3. Laden Sie die Projektierung in die Steuerung. SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 50: Projektierung Der Optischen Handlesegeräte
• SIMATIC MV320 (≥ AS 3) Durch das Abscannen des entsprechenden Codes werden alle relevanten Parameter für die Kommunikation zwischen dem Kommunikationsmodul und dem optischen Handlesegerät eingestellt: • Schnittstelle: RS232 • Übertragungsgeschwindigkeit: 115,2 kBd • Datenbits: 8 SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 51: Funktionen Und Befehle
Alternativ zu dem Befehl "Reset_Univ" kann, bei Verwendung des Technolo- gieobjekts "SIMATIC Ident > TO_Ident", dieser Befehl verwendet werden. Ausführliche Informationen zu den Befehlen sowie Fehlermeldungen des RF1040R/RF1070R finden Sie im Kapitel "Programmierung" im Handbuch "SIMATIC RF1000". Die abgebildeten SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 52: Anmerkungen Zu Den Befehlen Und Funktionen
"A" means core is running is the OEM identifier is the display type: "0" is no display device YYYY is reserved is the hardware revision IIII is the hardware type identifier: Reports the value in register "0x21b" SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 53: Baustein-Spezifische Fehlermeldungen
Beim "Write"-Befehl gehen die ältesten Quittungen verloren, ohne dass eine Fehler- meldung generiert wird. 0xE4FE8D00 Interner Kommunikationsfehler 0xE5FE0400 Ungültige Datenblock-Nummer (DBN) im Reader/Kommunikationsmodul 0xE6FE0100 Unbekannter Befehl, falsche Befehlsparameter oder nicht zugelassene Befehlsverket- tung (falsche Längenangabe) 0xE6FE0500 "Reset_Reader" erforderlich SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 54: Bestelldaten
Verbindung mit dem Anschlusskabel Sub-D (RS422) ↔ M12 Anschlusskabel M12 ↔ ES175201 ; 6GT2091-4FH20 für MOBY U 6GT2091-4FH50 nur in Verbindung mit dem Anschlusskabel Sub-D (RS422) ↔ M12 Klemmblock (5 Stück) 6GK5980-1CB00-0DA5 3-poliger Klemmblock für Spannungsversorgung für S7-1200 CPs SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 55: Bestelldaten Zubehör Simatic S7-1200
• in der Betriebsanleitung "S7-1200 Automatisierungssystem" bzw. • im Katalog "ST 70, Totally Integrated Automation und Micro Automation". A.4.3 Weitere Bestelldaten Tabelle A- 7 SIMATIC Manual Collection Bezeichnung Artikelnummer Inhalt SIMATIC Manual Collection 6ES7998-8XC01-8YE0 Enthält alle SIMATIC-Handbücher in elektronischer Form SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03... -
Seite 57: Service & Support
Service & Support Industry Online Support Zusätzlich zur Produktdokumentation unterstützt Sie die umfassende Online-Plattform des Siemens Industry Online Support unter folgender Internet-Adresse: Link: (https://support.industry.siemens.com/cs/de/de/) Neben Neuigkeiten finden Sie dort: • Produktinformationen: Handbücher, FAQs, Downloads, Anwendungsbeispiele etc. • Ansprechpartner, Technisches Forum •... - Seite 58 Service & Support SIMATIC RF120C Betriebsanleitung, 02/2021, C79000-G8900-C328-03...
