Systemaufbau - Endress+Hauser Profile Vision Compact SPV350 Betriebsanleitung

Profile Vision Compact SPV350
Endress+Hauser
9
8
A

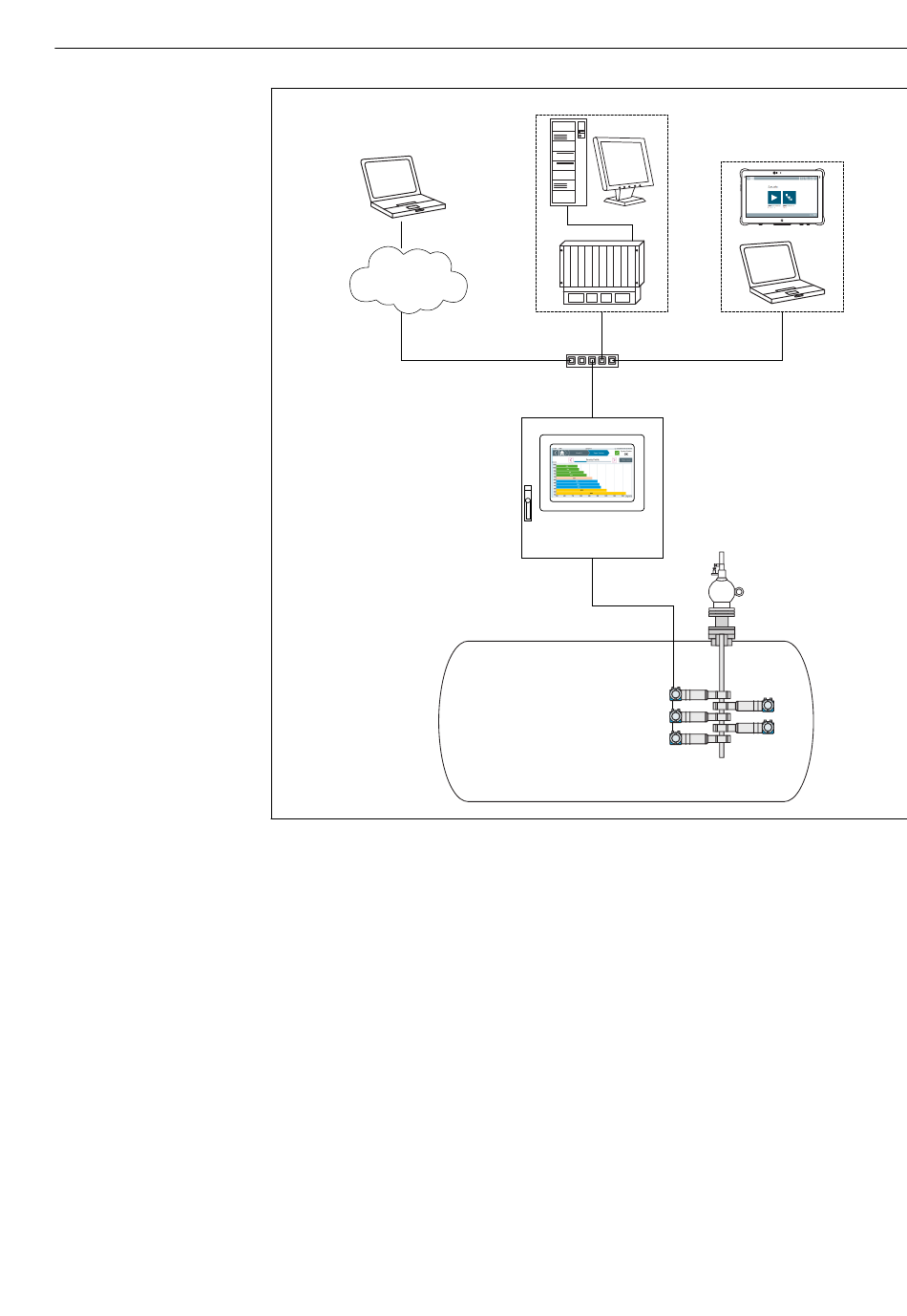

 1 Übersicht
A Ethernet
B PROFIBUS-Netzwerk oder 4...20 mA (HART)
1 Leitsystem des Betreibers mit Visualisierung
2 Engineering-Rechner wie z.B. SMT70 mit FieldCare zur Gerätekonfiguration und VNC-Client zur SPV350-
Visualisierung (www.endress.com/smt70)
3 Switch
4 Profile Vision Compact System SPV350
5 Strahlenschutzbehälter FQG mit radioaktivem Strahlenerzeuger FSG
6 Kompakttransmitter FMG60
7 Separationsbehälter
8 Internetzugang
9 Möglichkeit zur Fernwartung
3.2

Systemaufbau

Das Profile Vision Compact SPV350 besteht aus:
• Steuerungsbaugruppe mit 15 digitalen Eingängen und 8 digitalen Ausgängen
• Applikationssoftware
• USB-Lizenzdongle
• SiteManager zur Übertragung von Daten über Modbus TCP oder OPC UA an ein Kunden-
leitsystem oder zur Fernwartung über WAN oder 3G
1
A
3
A
4
B
7
Produktbeschreibung
2
A
5
6
11
