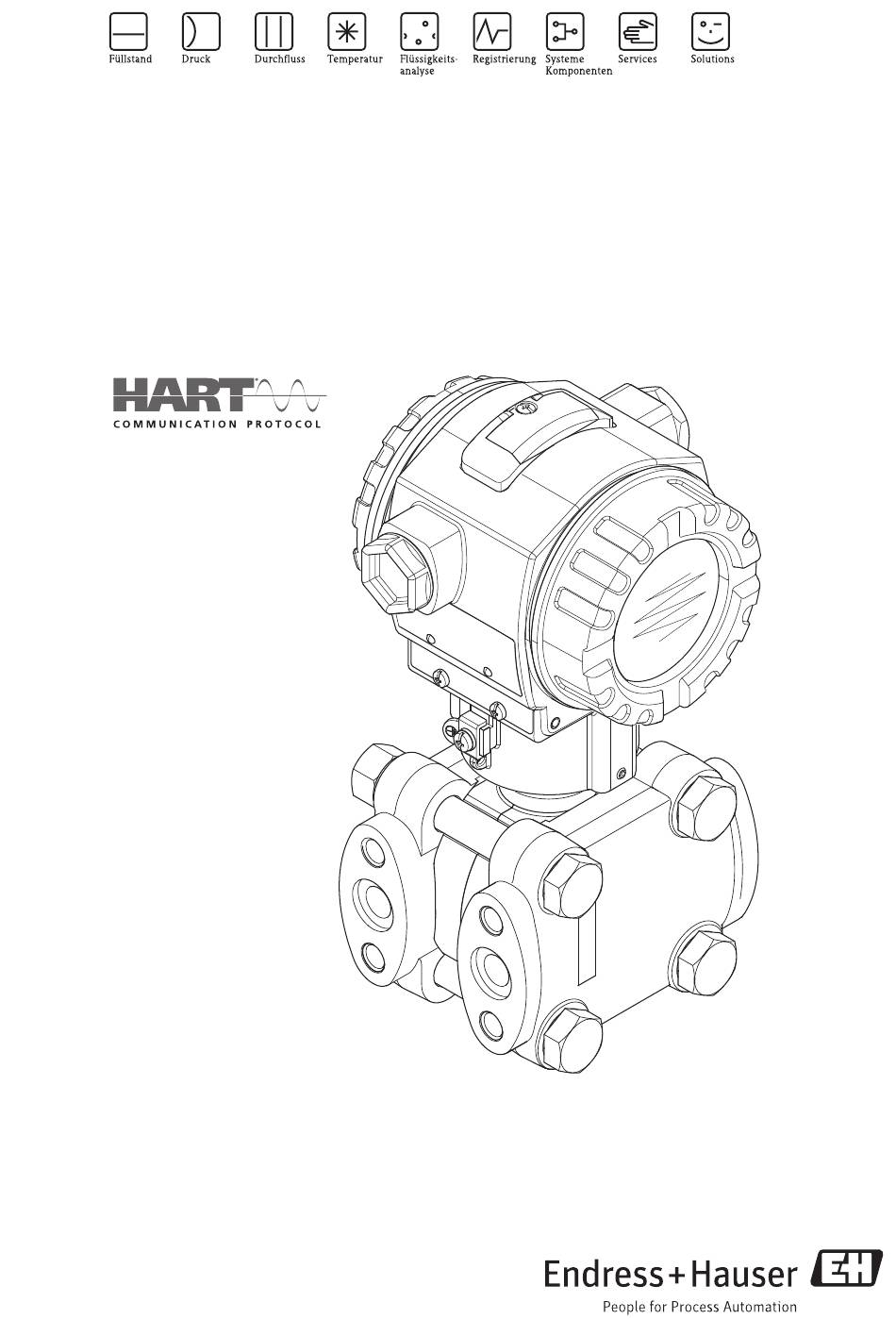

Betriebsanleitung
Deltabar S FMD76/77/78, PMD70/75
Differenzdruckmessung
BA00270P/00/DE/16.14
71254323
gültig ab Software-Version:
02.11.zz

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Deltabar S FMD76

  • Seite 1 Betriebsanleitung Deltabar S FMD76/77/78, PMD70/75 Differenzdruckmessung BA00270P/00/DE/16.14 71254323 gültig ab Software-Version: 02.11.zz...
  • Seite 2: Übersicht Dokumentation

    Übersicht Dokumentation Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Übersicht Dokumentation Gerät Dokumentation Inhalt Bemerkung Deltabar S Technische Information TI00382P Technische Daten Die Dokumentation steht über das 4...20 mA HART Internet zur Verfügung. Siehe: www.de.endress.com Download Betriebsanleitung BA00270P – Identifizierung –...
  • Seite 3: Inhaltsverzeichnis

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ....4 Störungsbehebung ....62 Bestimmungsgemäße Verwendung .
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Sicherheitshinweise Bestimmungsgemäße Verwendung Der Deltabar S ist ein Differenzdrucktransmitter, der zur Durchfluss-, Füllstand- oder Differenz- druckmessung verwendet wird. Für Schäden aus unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch haftet der Hersteller nicht. Montage, Inbetriebnahme und Bedienung Das Gerät ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die einschlägi-...
  • Seite 5: Sicherheitszeichen Und -Symbole

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Sicherheitshinweise Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die folgenden Sicher- heitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeich- net wird. Symbol Bedeutung Warnung! Warnung deutet auf Aktivitäten oder Vorgänge hin, die – wenn sie nicht ordnungsgemäß durch- geführt –...
  • Seite 6: Identifizierung

    Identifizierung Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Identifizierung Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: • Typenschildangaben • Bestellcode (Order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein • Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt.
  • Seite 7: Hygienisches Edelstahlgehäuse (T17)

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Identifizierung Geräte für den Einsatz im explosionsgefährdeten Bereich sind mit einem zusätzlichen Schild ausge- stattet. A0021222 Abb. 2: Zusätzliches Schild Zulassungsrelevante Angaben Dokumentnummer der Sicherheitshinweise oder Zeichnungsnummer Geräte für Sauerstoffanwendungen oder mit PVDF-Prozessanschluss sind mit einem zusätzlichen Schild ausgestattet.
  • Seite 8: Lieferumfang

    Zustand verlassen. Die Geräte berücksichtigen die einschlä- gigen Normen und Vorschriften, die in der EG-Konformitätserklärung gelistet sind und erfüllen somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die Konformi- tät des Gerätes durch Anbringen des CE-Zeichens. Marke KALREZ, VITON, TEFLON Marke der Firma E.I.
  • Seite 9: Montage

    • Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, können Sie das Gehäuse bis zu 380° drehen.  ä 21, Kap. 3.3.9 "Gehäuse drehen". • Für die Montage an Rohren oder Wänden bietet Endress+Hauser eine Montagehalterung an.  ä 19, Kap. 3.3.7 "Wand- und Rohrmontage (optional)".
  • Seite 10: Einbau Bei Durchflussmessung

    Montage Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART 3.3.1 Einbau bei Durchflussmessung Hinweis! Für weitere Informationen zur Durchflussmessung mit Differenzdrucktransmitter • Deltabar S mit Blende (TI00422P, Deltatop DO6x) • Deltabar S mit Staudrucksonde (TI00425P, Deltatop DP6x) Durchflussmessung in Gasen mit PMD70/PMD75 ➀...
  • Seite 11: Durchflussmessung In Flüssigkeiten Mit Pmd70/Pmd75

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Montage Durchflussmessung in Flüssigkeiten mit PMD70/PMD75 ➀ ➁ ➁ ➂ – ➃ ➃ ➄ ➄ ➅ P01-PMD75xxx-11-xx-xx-xx-002 Abb. 7: Messanordnung Durchflussmessung in Flüssigkeiten mit PMD75 Blende oder Staudrucksonde Absperrventile Deltabar S, hier PMD75...
  • Seite 12: Füllstandmessung Im Offenen Behälter Mit Fmd76/Fmd77

    Montage Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART • Bei Messungen in Messstoffen mit Feststoffanteilen wie z.B. schmutzigen Flüssigkeiten ist die Montage von Abscheidern und Ablassventil sinnvoll, um Ablagerungen abfangen und entfernen zu können. Füllstandmessung im offenen Behälter mit FMD76/FMD77 min.
  • Seite 13: Füllstandmessung Im Geschlossenen Behälter Mit Fmd76/Fmd77

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Montage Füllstandmessung im geschlossenen Behälter mit FMD76/FMD77 ➀ – max. min. ➁ ➂ ➃ P01-FMD76xxx-11-xx-xx-xx-004 Abb. 11: Messanordnung Füllstandmessung im geschlossenen Behälter mit FMD76 Absperrventil Abscheider Ablassventil Deltabar S, hier FMD76 • Deltabar S direkt am Behälter montieren.  ä 18, Kap. 3.3.5 "Dichtung bei Flanschmontage".
  • Seite 14: Füllstandmessung Im Geschlossenen Behälter Mit Dampfüberlagerung Mit Pmd70

    Montage Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Füllstandmessung im geschlossenen Behälter mit Dampfüberlagerung mit PMD70/ PMD75 ➀ – max. ➁ ➁ min. ➂ ➃ ➃ ➄ ➄ ➅ P01-PMD75xxx-11-xx-xx-xx-005 Abb. 13: Messanordnung Füllstandmessung im Behälter mit Dampfüberlagerung mit PMD75 Kondensatgefäß...
  • Seite 15: Einbau Bei Differenzdruckmessung

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Montage • Deltabar S direkt am Behälter montieren.  ä 18, Kap. 3.3.5 "Dichtung bei Flanschmontage". • Die Wirkdruckleitungen der Minusseite immer oberhalb des maximalen Füllstands anschließen. • Das Kondensatgefäß gewährleistet einen konstant bleibenden Druck auf der Minusseite.
  • Seite 16: Einbauhinweise Für Geräte Mit Druckmittlern (Fmd78)

    Montage Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART • Bei Messungen in Messstoffen mit Feststoffanteilen wie z.B. schmutzigen Flüssigkeiten ist die Montage von Abscheidern und Ablassventil sinnvoll, um Ablagerungen abfangen und entfernen zu können. Differenzdruckmessung in Gasen, Dämpfen und Flüssigkeiten mit FMD78 ➀...
  • Seite 17: Hochtemperatur-Öl

    Montage Deltabar S, FMD78 mit Druckmittlern und Kapillare, empfohlene Montage bei Vakuumanwendung: Drucktransmitter unterhalb dem untersten Druckmittler montieren! Vakuumanwendung (FMD78) Bei Anwendungen unter Vakuum empfiehlt Endress+Hauser, den Drucktransmitter unterhalb des unteren Druckmittlers zu montieren. Hierdurch wird eine Vakuumbelastung der Druckmittler bedingt durch die Vorlage des Füllöls in den Kapillaren vermieden.
  • Seite 18: Dichtung Bei Flanschmontage

    Montage Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART 3.3.5 Dichtung bei Flanschmontage ➀ ➁ P01-FMD7xxxx-11-xx-xx-xx-002 Abb. 21: Montage der Versionen mit Flansch oder Druckmittler Prozessmembrane Dichtung Warnung! Die Dichtung darf nicht auf die Prozessmembrane drücken, da dieses das Messergebnis beeinflussen könnte.
  • Seite 19: Wand- Und Rohrmontage (Optional)

    Montage 3.3.7 Wand- und Rohrmontage (optional) Für die Montage des Gerätes an Rohren oder Wänden bietet Endress+Hauser eine Montagehalte- rung an. Der Bügel inklusive Befestigungszubehör für die Rohrmontage liegt dem Gerät bei. Hinweis! Bei Verwendung eines Ventilblocks sind dessen Maße zu berücksichtigen.
  • Seite 20: Variante "Separatgehäuse" Zusammenbauen Und Montieren

    Montage Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART 3.3.8 Variante "Separatgehäuse" zusammenbauen und montieren r ³ 120 mm P01-xMD7xxxx-11-xx-xx-xx-011 Abb. 24: Variante "Separatgehäuse" Bei der Variante "abgesetztes Gehäuse" wird der Sensor mit Prozessanschluss und Kabel montiert ausgeliefert. Kabel mit Buchse...
  • Seite 21: Gehäuse Drehen

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Montage 3.3.9 Gehäuse drehen Das Gehäuse ist durch Lösen des Gewindestiftes bis zu 380° drehbar. max. 380° P01-xMD7xxxx-11-xx-xx-xx-001 Abb. 25: Gehäuse ausrichten – Bei Aluminiumgehäusen (T14/T15) und Edelstahlgehäusen (T14): Gewindestift mit einem 2 mm (0,08 in)-Innensechskant-Schlüssel lösen.
  • Seite 22: Verdrahtung

    Verdrahtung Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Verdrahtung Gerät anschließen Warnung! Bei Betriebsspannung > 35 VDC: Berührungsgefährliche Spannung an den Anschlussklemmen. Gefahr durch Stromschlag! In nasser Umgebung Deckel nicht unter Spannung öffnen. Warnung! Gefahr durch Stromschlag und/oder Explosionsgefahr! Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen.
  • Seite 23: Geräte Mit Harting-Stecker Han7D Anschließen

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Verdrahtung 4.1.1 Geräte mit Harting-Stecker Han7D anschließen + – – Han7D – P01-xxx7xxxx-04-xx-xx-xx-001 Abb. 28: links: Elektrischer Anschluss für Geräte mit Harting-Stecker Han7D rechts: Sicht auf die Steckverbindung am Gerät 4.1.2 Anschluss Geräte mit M12-Stecker...
  • Seite 24: Anschluss Messeinheit

    Verdrahtung Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Anschluss Messeinheit 4.2.1 Versorgungsspannung Hinweis! • Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die entsprechen- den nationalen Normen und Regeln sowie die Sicherheitshinweise oder Installation bzw. Control Drawings einzuhalten.
  • Seite 25: Anschluss Field Xpert Sfx100

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Verdrahtung 4.2.3 Bürde ➀ ➁ Lmax Lmax [ ] Ω [ ] Ω Test Test 1500 1456 1282 1239 ➃ ➃ ➂ ➂ 10.5 40 45 11.5 40 45 U – 10.5 V U –...
  • Seite 26: Potentialausgleich

    Die Commubox FXA291 verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= End- ress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Für Einzelheiten siehe TI00405C/07/de. Hinweis! Für die folgenden Endress+Hauser Geräte benötigen Sie außerdem das Zubehörteil "ToF Adapter FXA291": • Cerabar S PMC71, PMP7x • Deltabar S PMD7x, FMD7x •...
  • Seite 27: Bedienung

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Bedienung Bedienung Das Merkmal 20 "Ausgang; Bedienung" im Bestellcode gibt Ihnen die Information, welche Bedien- möglichkeiten Ihnen zur Verfügung stehen. Variante im Bestellcode Bedienung 4...20 mA HART; Bedienung außenliegend; LCD über Vor-Ort-Anzeige und 3 Tasten außen am Gerät 4...
  • Seite 28 Bedienung Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Die folgende Tabelle stellt die möglichen Symbole der Vor-Ort-Anzeige dar. Es können vier Symbole gleichzeitig auftreten. Symbol Bedeutung Alarm-Symbol – Symbol blinkt: Warnung, Gerät misst weiter. – Symbol leuchtet permanent: Fehler, Gerät misst nicht weiter.
  • Seite 29: Bedienelemente

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Bedienung Bedienelemente 5.2.1 Lage der Bedienelemente Die Bedientasten befinden sich beim Aluminiumgehäuse (T14/T15) und Edelstahlgehäuse (T14) entweder außen am Gerät unterhalb der Schutzkappe oder innen auf dem Elektronikeinsatz. Beim hygienischen Edelstahlgehäuse (T17) sind die Bedientasten immer innen auf dem Elektronikeinsatz.
  • Seite 30: Funktion Der Bedienelemente - Vor-Ort-Anzeige Nicht Angeschlossen

    Bedienung Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART 5.2.2 Funktion der Bedienelemente – Vor-Ort-Anzeige nicht angeschlossen Damit die entprechende Funktion durchgeführt wird, ist die Taste bzw. die Tastenkombination für mindestens 3 Sekunden zu drücken. Für einen Reset ist die Tastenkombination mindestens 6 Sekunden zu drücken.
  • Seite 31: Funktion Der Bedienelemente - Vor-Ort-Anzeige Angeschlossen

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Bedienung 5.2.3 Funktion der Bedienelemente – Vor-Ort-Anzeige angeschlossen Taste(n) Bedeutung – Navigation in der Auswahlliste nach oben – Editieren der Zahlenwerte oder Zeichen innerhalb einer Funktion – Navigation in der Auswahlliste nach unten –...
  • Seite 32: Vor-Ort-Bedienung - Vor-Ort-Anzeige Nicht Angeschlossen

    Bedienung Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Vor-Ort-Bedienung – Vor-Ort-Anzeige nicht angeschlossen Hinweis! /M-DAT-Modul  ä 38, Kap. 5.5 ". ® Für die Bedienung des Gerätes mit einem HistoROM 5.3.1 Betriebsart Druck Wenn keine Vor-Ort-Anzeige angeschlossen ist, sind über die drei Tasten auf dem Elektronikeinsatz oder außen am Gerät folgende Funktionen möglich:...
  • Seite 33 Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Bedienung 5.3.2 Betriebsart Füllstand Wenn keine Vor-Ort-Anzeige angeschlossen ist, sind über die drei Tasten auf dem Elektronikeinsatz oder außen am Gerät folgende Funktionen möglich: • Lageabgleich (Nullpunkt-Korrektur) • Unteren und oberen Druckwert einstellen und dem unteren bzw. oberen Füllstandswert zuwei- •...
  • Seite 34 Bedienung Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Lageabgleich durchführen Unteren Druckwert einstellen. Oberen Druckwert einstellen. Druck liegt am Gerät an. Gewünschter Druck für unteren Gewünschter Druck für oberen Druckwert (DRUCK LEER ) liegt am Druckwert (DRUCK VOLL ) liegt am Gerät an.
  • Seite 35 Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Bedienung 5.3.3 Betriebsart Durchfluss Wenn keine Vor-Ort-Anzeige angeschlossen ist, sind über die drei Tasten auf dem Elektronikeinsatz oder außen am Gerät folgende Funktionen möglich: • Lageabgleich (Nullpunkt-Korrektur) • Maximalen Druckwert einstellen und dem maximalen Durchflusswert zuweisen •...
  • Seite 36: Vor-Ort-Bedienung - Vor-Ort-Anzeige Angeschlossen

    Bedienung Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Vor-Ort-Bedienung – Vor-Ort-Anzeige angeschlossen Wenn die Vor-Ort-Anzeige angeschlossen ist, dienen die drei Bedientasten zum Navigieren durch das Bedienmenü,  ä 31, Kap. 5.2.3 "Funktion der Bedienelemente – Vor-Ort-Anzeige ange- schlossen". 5.4.1 Menüaufbau...
  • Seite 37: Option Wählen

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Bedienung 5.4.2 Option wählen Beispiel: Menüsprache "English" wählen. Vor-Ort-Anzeige Bedienung Als Menüsprache wurde "Deutsch" gewählt. Die aktive Wahl ist durch einen ✓vor dem Menütext gekennzeichnet. P01-xxxxxxxx-19-xx-xx-xx-017 Mit "+" oder "–" die Menüsprache "English" wählen.
  • Seite 38: Am Gerät Anliegenden Druck Als Wert Übernehmen

    Bedienung Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Vor-Ort-Anzeige Bedienung Mit "E" speichern Sie den neuen Wert ab und verlassen den Editiermodus.  Siehe nächste Abbildung. P01-xxxxxxxx-19-xx-xx-xx-031 Der neue Wert für die Dämpfung beträgt 30.0 s. – Mit "E" gelangen Sie zum nächsten Parameter.
  • Seite 39: Konfigurationsdaten Kopieren

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Bedienung Hinweis! ® • Das HistoROM /M-DAT ist jederzeit nachrüstbar (Bestellnummer: 52027785). ® • Nachdem ein HistoROM /M-DAT auf dem Elektronikeinsatz gesteckt und das Gerät wieder mit Spannung versorgt wird, findet eine Überprüfung der HistoROM-Daten und der Daten im Gerät statt.
  • Seite 40 Bedienung Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART ® Konfigurationsdaten von einem HistoROM /M-DAT in ein Gerät kopieren: Hinweis! Die Bedienung muss entriegelt sein. Gerät von der Versorgungsspannung trennen. ® ® HistoROM /M-DAT auf den Elektronikeinsatz stecken. In dem HistoROM /M-DAT sind Konfigurationsdaten von einem anderen Gerät gespeichert.
  • Seite 41 Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Bedienung ® Konfigurationsdaten von einem HistoROM /M-DAT in ein Gerät kopieren: Hinweis! Die Bedienung muss entriegelt sein. Gerät von der Versorgungsspannung trennen. ® ® HistoROM /M-DAT auf den Elektronikeinsatz stecken. In dem HistoROM /M-DAT sind Konfigurationsdaten von einem anderen Gerät gespeichert.
  • Seite 42: Bedienung Über Sfx100

    FieldCare FieldCare ist ein auf der FDT-Technologie basierendes Anlagen-Asset-Management Tool von End- ress+Hauser. Über FieldCare können Sie alle Endress+Hauser-Geräte sowie Fremdgeräte, welche den FDT-Standard unterstützen, parametrieren. Hard- und Softwareanforderungen finden Sie im Internet: www.de.endress.com  Suche: FieldCare  FieldCare  Technische Daten.
  • Seite 43: Bedienung Verriegeln/Entriegeln

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Bedienung Bedienung verriegeln/entriegeln Nach Eingabe aller Parameter können Sie Ihre Eingaben vor ungewolltem und unbefugtem Zugriff schützen. Sie haben folgende Möglichkeiten die Bedienung zu verriegeln/entriegeln: • über DIP-Schalter auf dem Elektronikeinsatz, Vor-Ort am Gerät.
  • Seite 44: Bedienung Über Vor-Ort-Anzeige Oder Fernbedienung Verriegeln/Entriegeln

    Bedienung entriegelt sein ( ä 43, Kap. 5.8). Hinweis! Vom Werk durchgeführte kundenspezifische Parametrierungen bleiben auch nach einem Reset bestehen. Wenn Sie möchten, dass nach einem Reset die Parameter auf Werkswerte zurückgesetzt werden, setzen Sie sich bitte mit Endress+Hauser Service in Verbindung. Resetcode Beschreibung und Auswirkung 1846 Anzeige-Reset –...
  • Seite 45 Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Bedienung Resetcode Beschreibung und Auswirkung Anwender-Reset – Dieser Reset setzt folgende Parameter zurück: – Funktionsgruppe LAGEABGLEICH – Funktionsgruppe GRUNDABGLEICH, außer die kundenspezifischen Einheiten – Funktionsgruppe ERWEIT. ABGLEICH – Funktionsgruppe: SUMMENZ. ABGLEICH – Gruppe AUSGANG –...
  • Seite 46: Inbetriebnahme

    Inbetriebnahme Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Inbetriebnahme Warnung! • Liegt am Gerät ein Druck kleiner als der zugelassene minimale Druck an, werden nacheinander die Meldungen und "E120 Sensor Unterdruck" und "E727 Druckmessumformer übersteuert" ausgegeben. • Liegt am Gerät ein Druck größer als der zugelassene maximale Druck an, werden nacheinander die Meldungen "E115 Sensor Überdruck"...
  • Seite 47: Lageabgleich

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Inbetriebnahme Lageabgleich Bedingt durch die Einbaulage des Gerätes kann es zu einer Verschiebung des Messwertes kommen, d.h. bei leerem oder teilbefülltem Behälter zeigt der Messwert nicht Null an. Es werden drei ver- schiedene Möglichkeiten für einen Lageabgleich angeboten.
  • Seite 48: Durchflussmessung

    Inbetriebnahme Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Durchflussmessung 6.4.1 Vorbereitungen Hinweis! • Üblicherweise kommt der Deltabar S PMD70 oder der PMD75 für Durchflussmessungen zum Einsatz. • Bevor Sie den Deltabar S abgleichen, müssen die Wirkdruckleitungen gereinigt und mit Messstoff gefüllt sein.
  • Seite 49: Informationen Zur Durchflussmessung

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Inbetriebnahme 6.4.2 Informationen zur Durchflussmessung In der Betriebsart "Durchfluss" ermittelt das Gerät einen Volumen- bzw. Massedurchflusswert aus einem gemessenen Differenzdruck. Der Differenzdruck wird mittels Wirkdruckgebern wie z.B. Staudrucksonden oder Blenden erzeugt und ist vom Volumen- bzw. Massendurchfluss abhängig.
  • Seite 50: Quick Setup-Menü Für Die Betriebsart Durchfluss

    Inbetriebnahme Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART 6.4.3 Quick Setup-Menü für die Betriebsart Durchfluss Messwert GRUPPENAUSWAHL SPRACHE BETRIEBSART QUICK SETUP BEDIENMENÜ BETRIEBSART Druck Füllstand Durchfluss LAGEKORREKTUR MAX DURCHFLUSS MAX. DRUCK FLUSS 1) Anzeige nur über Vor-Ort-Anzeige 2) Anzeige nur über ToF Tool, FieldCare WERT DÄMPFUNG...
  • Seite 51: Füllstandmessung

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Inbetriebnahme Füllstandmessung 6.5.1 Vorbereitungen Offener Behälter Hinweis! • Üblicherweise kommen der Deltabar S PMD70, PMD75, FMD76 und FMD77 für Füllstandmes- sungen im offenen Behälter zum Einsatz. • FMD76 und FMD77: Nach Öffnen eines eventuell vorhandenen Absperrventils ist das Gerät sofort abgleichbereit.
  • Seite 52 Inbetriebnahme Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Geschlossener Behälter Hinweis! • Alle Deltabar S-Versionen sind für Füllstandmessungen im geschlossenen Behälter geeignet. • FMD76 und FMD77: Nach Öffnen der eventuell vorhandenen Absperrventile ist das Gerät sofort abgleichbereit. • FMD78: Das Gerät ist sofort abgleichbereit.
  • Seite 53 Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Inbetriebnahme Geschlossener Behälter mit Dampfüberlagerung Hinweis! • Alle Deltabar S-Versionen sind für Füllstandmessungen im Behälter mit Dampfüberlagerung geeignet. • FMD76 und FMD77: Nach Öffnen der eventuell vorhandenen Absperrventile ist das Gerät sofort abgleichbereit.
  • Seite 54: Informationen Zur Füllstandmessung

    Inbetriebnahme Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART 6.5.2 Informationen zur Füllstandmessung Hinweis! • Für die Betriebsarten Durchfluss, Füllstand und Druck gibt es je ein Quick Setup-Menü, dass Sie durch die wichtigsten Grundfunktionen führt. Für das Quick Setup-Menü "Füllstand"...
  • Seite 55: Übersicht Füllstandmessung

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Inbetriebnahme 6.5.3 Übersicht Füllstandmessung Messaufgabe FÜLLSTANDS- Auswahl Beschreibung Anmerkung Anzeige der Messwerte WAHL/ Messgröße FÜLLSTANDSTYP Die Messgröße ist direkt FÜLLSTANDSWAHL: Über den Parameter – Abgleich mit Referenz- – Fehleingaben sind Die Messwertanzeige sowie proportional zum Füllstd.
  • Seite 56: Quick Setup-Menü Für Die Betriebsart Füllstand

    Inbetriebnahme Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART 6.5.4 Quick Setup-Menü für die Betriebsart Füllstand Hinweis! • Einige Parameter werden nur angezeigt, wenn andere Parameter entsprechend eingestellt wur- den. Zum Beispiel wird der Parameter ABGLEICH LEER nur in folgenden Fällen angezeigt: –...
  • Seite 57 Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Inbetriebnahme Vor-Ort-Bedienung Digitale Kommunikation GRUPPENAUSWAHL QUICK SETUP-Menü wählen. LAGEKORREKTUR LAGEKORREKTUR Bedingt durch die Einbaulage des Gerätes kann es zu Bedingt durch die Einbaulage des Gerätes kann es zu einer Verschiebung des Messwertes kommen. Über den einer Verschiebung des Messwertes kommen.
  • Seite 58: Differenzdruckmessung

    Inbetriebnahme Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Differenzdruckmessung 6.6.1 Vorbereitungen Hinweis! • Üblicherweise kommen der Deltabar S PMD70, PMD75 und der FMD78 für Differenzdruckmes- sungen zum Einsatz. • FMD78: Das Gerät ist sofort abgleichbereit. • PMD70 und PMD75: Bevor Sie das Gerät abgleichen, müssen die Wirkdruckleitungen gereinigt und mit Messstoff gefüllt sein.
  • Seite 59: Informationen Zur Differenzdruckmessung

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Inbetriebnahme 6.6.2 Informationen zur Differenzdruckmessung Hinweis! • Für die Betriebsarten Druck, Füllstand und Durchfluss gibt es je ein Quick Setup-Menü, dass Sie durch die wichtigsten Grundfunktionen führt. Mit der Einstellung im Parameter BETRIEBSART legen Sie fest, welches Quick Setup-Menü...
  • Seite 60 Inbetriebnahme Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Vor-Ort-Bedienung Digitale Kommunikation MESSANFG SETZEN MESSANFG SETZEN Messbereich einstellen (4 mA-Wert eingeben). Messbereich einstellen (4 mA-Wert eingeben). Druckwert für den unteren Stromwert (4 mA-Wert) ein- Druckwert für den unteren Stromwert (4 mA-Wert) ein- geben.
  • Seite 61: Wartung

    • Um die Prozessmembrane reinigen zu können, ohne den Messumformer aus dem Prozess zu nehmen, bietet Endress+Hauser als Zubehör Spülringe an. Für weitere Informationen steht Ihnen Ihr nächstes Endress+Hauser Vertriebsbüro zur Verfü- gung. • Für Rohrdruckmittler empfehlen wir eine CIP Reinigung (clean in place (Heißwasser)) vor der SIP Reinigung (sterilization in place (Dampf)).
  • Seite 62: Störungsbehebung

    Störungsbehebung Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Störungsbehebung Meldungen In der folgenden Tabelle sind alle möglichen Meldungen aufgeführt, die auftreten können. Das Gerät unterscheidet zwischen den Meldungstypen "Alarm", "Warnung" und "Fehler (Error)". Für die Meldungen vom Typ "Error" können Sie eingeben, ob das Gerät wie bei einem "Alarm" oder "Warnung"...
  • Seite 63 Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Störungsbehebung Code Meldungstyp/ Entspricht Meldung/Beschrei- Ursache Maßnahme Prio- NA 64 NE 107 bung rität 115 (E115) Error Außerhalb B>Sensor Überdruck – Überdruck steht an. – Druck verringern bis Meldung der Spezifi- erlischt.
  • Seite 64 Störungsbehebung Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Code Meldungstyp/ Entspricht Meldung/Beschrei- Ursache Maßnahme Prio- NA 64 NE 107 bung rität 604 (W604) Warnung Funktions- C>Linearisierung - zu Hinweis! kontrolle (C) wenig Punkte oder Ab Softwareversion "02.10.xx" gilt keine Min. Spanne für die Y-Punkte.
  • Seite 65 Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Störungsbehebung Code Meldungstyp/ Entspricht Meldung/Beschrei- Ursache Maßnahme Prio- NA 64 NE 107 bung rität 706 (W706) Warnung Wartungsbe- C>Konfigurationen His- – Konfigurationen (Parametersätze) im – Daten vom Gerät in das Histo- ROM kopieren. ( ä 39, darf (M) toROM und Gerät sind...
  • Seite 66 Störungsbehebung Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Code Meldungstyp/ Entspricht Meldung/Beschrei- Ursache Maßnahme Prio- NA 64 NE 107 bung rität 716 (E716) Error Ausfall (F) B>Prozessmembrane – Sensor defekt. – Sensor auswechseln. gebrochen – PMD70, FMD76: An der Minus- –...
  • Seite 67 Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Störungsbehebung Code Meldungstyp/ Entspricht Meldung/Beschrei- Ursache Maßnahme Prio- NA 64 NE 107 bung rität 726 (E726) Error Außerhalb C>Temperaturmessum- – Elektromagnetische Einwirkungen – Elektromagnetische Einwirkun- der Spezifi- formung übersteuert sind größer als Angaben in den tech- gen abblocken oder Störquelle...
  • Seite 68 Störungsbehebung Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Code Meldungstyp/ Entspricht Meldung/Beschrei- Ursache Maßnahme Prio- NA 64 NE 107 bung rität 733 (E733) Error Außerhalb C>Tmax PROZESS über- – Temperaturmesswert hat den für – Anlage/Temperaturmesswert der Spezifi- schritten den Parameter Tmax PROZESS vor- überprüfen.
  • Seite 69: Fehlermeldungen Vor-Ort-Anzeige

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Störungsbehebung Code Meldungstyp/ Entspricht Meldung/Beschrei- Ursache Maßnahme Prio- NA 64 NE 107 bung rität 744 (A744) Alarm Ausfall (F) B>Hauptelektronik – Elektromagnetische Einwirkungen – Gerät neu starten. Reset defekt sind größer als Angaben in den tech- (Code 62) durchführen.
  • Seite 70: Verhalten Der Ausgänge Bei Störung

    Störungsbehebung Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Verhalten der Ausgänge bei Störung Das Gerät unterscheidet zwischen den Meldungstypen: Alarm, Warnung und Fehler (Error).  Siehe folgende Tabelle und  ä 62, Kap. 8.1 "Meldungen". Ausgang A (Alarm) W (Warnung)
  • Seite 71: Stromausgang Für Den Alarmfall Einstellen

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Störungsbehebung 8.2.1 Stromausgang für den Alarmfall einstellen Über die Parameter STROM BEI ALARM, AL. STROM VERH. und MAX. ALARMSTROM können Sie den Stromausgang für den Alarmfall einstellen. Die Parameter werden in der Gruppe AUSGANG angezeigt ((GRUPPENAUSWAHL ) BEDIENMENÜ...
  • Seite 72: Bestätigung Von Meldungen

    Störungsbehebung Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Bestätigung von Meldungen Abhängig von den Einstellungen für die Parameter ALARMHALTEZEIT und MODUS ALARM- QUIT., sind folgende Maßnahmen durchzuführen, damit eine Meldung erlischt: Einstellungen Maßnahmen – ALARMHALTEZEIT = 0 s – Ursache für die Meldung beheben (siehe auch Kap. 8.1).
  • Seite 73: Reparatur

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Störungsbehebung Reparatur Das Endress+Hauser Reparaturkonzept sieht vor, dass die Messgeräte modular aufgebaut sind und Reparaturen auch durch den Kunden durchgeführt werden können ( ä 73 "Ersatzteile"). Hinweis! • Bitte beachten Sie für zertifizierte Geräte das Kapitel "Reparatur von Ex-zertifizierten Geräten".
  • Seite 74: Softwarehistorie

    Störungsbehebung Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Softwarehistorie Datum Softwareversion Änderungen Software Dokumentation Betriebsanleitung Beschreibung der Gerätefunktionen 11.2003 01.00.zz Orginal-Software. BA270P/00/DE/10.03 — 52020514 Bedienbar über: – ToF Tool Field Tool Package ab Version 1.04.00 – Commuwin II ab Version 2.08.-1, Update G –...
  • Seite 75 Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Störungsbehebung Datum Softwareversion Änderungen Software Dokumentation Betriebsanleitung Beschreibung der Gerätefunktionen 06.2006 02.10.zz – Neue Füllstandsmodi "Füllstd. Easy Druck" und "Füllstd. BA270P/00/DE/07.06 BA274P/00/DE/07.06 Easy Höhe" implementiert. Neuer Parameter FÜLLSTANDS- 71027243 71027247 WAHL implementiert.
  • Seite 76: Technische Daten

    Technische Daten Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Technische Daten Für die technischen Daten sehen Sie bitte die Technische Information Deltabar S TI00382P.  Siehe auch  ä 2, Kapitel "Übersicht Dokumentation". Anhang 10.1 Menü für Vor-Ort-Anzeige, FieldCare und HART Handbediengerät...
  • Seite 77 Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Anhang Messwert GRUPPENAUSWAHL SPRACHE BETRIEBSART QUICK SETUP BEDIENMENÜ nur Betriebsart FÜLLSTANDSWAHL Füllstand ABGLEICH LAGEABGLEICH BETRIEBSART Druck Druck Füllstand Füllstand Durchfluss LAGEKORREKTUR LAGEKORREKTUR LAGEKORREKTUR FÜLLSTANDSWAHL LAGEKORREKTUR LAGESOLLWERT MESSANFG SETZEN LAGEKORREKTUR MAX. DURCHFLUSS LAGEOFFSET...
  • Seite 78 Anhang Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART GRUNDABGLEICH BETRIEBSART Druck Füllstand Durchfluss EINHEIT DRUCK FÜLLSTANDSWAHL EINHEIT DRUCK BEN. EINHEIT P BEN. EINHEIT P Füllstd. Easy Druck Füllstd. Easy Höhe Füllstand Standard FAKT. BEN. EINH. P FAKT. BEN. EINH. P...
  • Seite 79 Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Anhang Fortsetzung GRUNDABGLEICH Füllstand, Höhe Volumen Masse siehe auch vorherige Seiten EINHEIT HÖHE EINHEIT VOLUMEN EINHEIT MASSE FÜLLSTANDSWAHL = Füllstand Standard BEN. EINHEIT V BEN. EINHEIT M BEN. EINHEIT H EINHEIT DRUCK FAKT.
  • Seite 80 Anhang Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART ERWEIT. ABGLEICH LINEARISIERUNG LINEARISIERUNG SUMMENZ.ABGLEICH nur Betriebsart nur Betriebsart nur Betriebsart Füllstand Füllstand Durchfluss Anzeige nur über Anzeige über ToF Tool oder HART Handbediengerät Vor-Ort-Anzeige Druck Füllstand Durchfluss TEMP. EINHEIT TEMP. EINHEIT TEMP.
  • Seite 81 Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Anhang ANZEIGE AUSGANG SICH. BESTÄTIGUNG AUSGANGSSTROM SICH. VERRIEGEL. INHALT HAUPTZEILE KENNLINIE STROM SICHERH. PASSWORT FORMAT HAUPTZEILE STROM BEI ALARM ZEICHENFOLGE ANZ. ALTERNIEREND AL.STROMVERH. STROMAUSGANG SPRACHE MAX. ALARMSTROM MODUS ALARMQUIT. KONTRAST ANZEIGE MIN. STROM SETZEN...
  • Seite 82 Anhang Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART TRANSMITTERINFO PROZESSINFO HART PARAMETER TRANSMITTERDATEN PROZESSANSCHLUSS SENSORDATEN PROZESSWERTE SCHLEPPZEIGER Druck Füllstand Durchfluss BUSADRESSE SERIENNR. TRANSM. Pmax ANSCHLUSS SERIENNR SENSOR MESSWERT MESSWERT MESSWERT ZÄHLER P > Pmax SERIENNR. ELEKTR. TYP ANSCHLUSS LRL SENSOR...
  • Seite 83 Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Anhang BETRIEB DIAGNOSE SERVICE SIMULATION MELDUNGEN BENUTZERGRENZEN SYSTEM 2 SIMULATION DIAGNOSE CODE Pmin PROZESS STROM TRIMM 4mA RÜCKSETZEN BETRIEBSSTUNDEN LETZTE DIAG. CODE Pmax PROZESS STROM TRIMM 20mA FREIGABECODE MODUS ALARMQUIT. Tmin PROZESS...
  • Seite 84 Anhang Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Endress+Hauser...
  • Seite 85 Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Anhang Endress+Hauser...
  • Seite 86: Index

    Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Index Index Numerics 4...20 mA-Testsignal ......24 Menüaufbau .
  • Seite 87 Deltabar S FMD76/77/78, PMD70/75 mit 4...20 mA HART Index Endress+Hauser...
  • Seite 88 www.endress.com/worldwide BA00270P/00/DE/16.14 71254323 CCS/FM+SGML 9 71254323...
