Betrieb – Visualisierung (HMI)
56
9.10.6 4 – 20 mA Skalierung
Über das Dialogfenster "4 – 20 mA Skalierung" ändern Sie den Messbereich für die 4...
20 mA-Geräte.
Für eine ordnungsgemäße Funktion des Systems müssen die Einstellungen im Dialog-
fenster "4 – 20 mA Skalierung" und an den Kompakttransmittern FMG der gewählten
Sektion identisch sein.
Beispiel: Die gewählte Sektion beinhaltet fünf Kompakttransmitter. Für die gewählte
Sektion stellen Sie in dem Dialogfenster "4 – 20 mA Skalierung" den Messbereich "0.0
3
bis 2000.0 kg/m " ein. Dann müssen Sie an jedem dieser fünf Kompakttransmittern
ebenfalls den Messbereich "0.0 bis 2000.0 kg/m
1. 4 – 20 mA Skalierung wählen. (Navigation: Start → System → Applikationseinstel-
lungen (Seite 1) → 4 – 20 mA Skalierung)
 Das Dialogfenster "4 – 20 mA Skalierung" wird geöffnet.

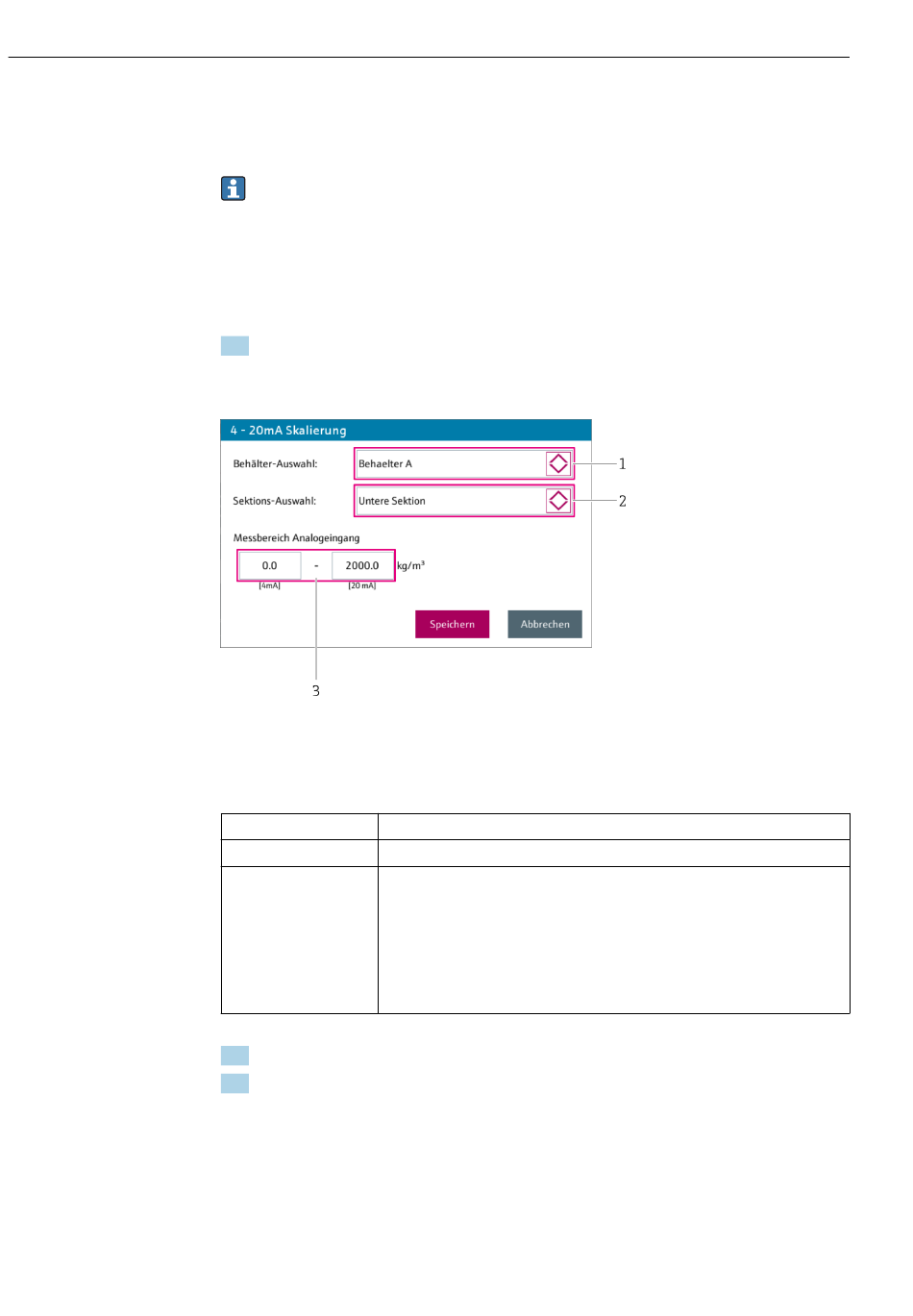

 53 Dialogfenster "4 – 20 mA Skalierung"
1 Behälterauswahl
2 Sektionsauswahl
3 Messbereich Analogeingang
Behälterauswahl Separationsbehälter wählen.
Sektionsauswahl Sektion innerhalb des gewählten Separationsbehälters wählen.
Messbereich Analogein- Blendet die numerische Tastatur ein. Über die Tastatur ordnen Sie dem 4 mA-Wert
gang und dem 20 mA-Wert einen Dichtwert zu.
Eingabe als Fliesspunktzahlen. Eingabebereich, abhängig von der gewählten Ein-
heit:
• 0.0 ... 9999.0 [kg/m
• 0.000 ... 83.446 [lb/gal US]
• 0.000 ... 624.217 [lb/ft
• 0.0000 ... 9.9990 [kg/l]
2. Einstellungen durchführen.
3. Auf Speichern tippen, um die Änderungen zu speichern. Auf Abbrechen tippen, um
den Vorgang abzubrechen.
 Das Dialogfenster wird geschlossen.
9.10.7 Zuweisung Digitale Ausgänge
Über das Dialogfenster "Zuweisung Digitale Ausgänge" ändern Sie die Funktion der vorhan-
denen digitalen Ausgänge.
Profile Vision Compact SPV350
3 " einstellen.
3
]
3 ]
