1. Zuweisung Digitale Ausgänge wählen. (Navigation: Start → System → Applikations-
einstellungen (Seite 1) → Zuweisung Digitale Ausgänge)
 Das Dialogfenster "Zuweisung Digitale Ausgänge" wird geöffnet.

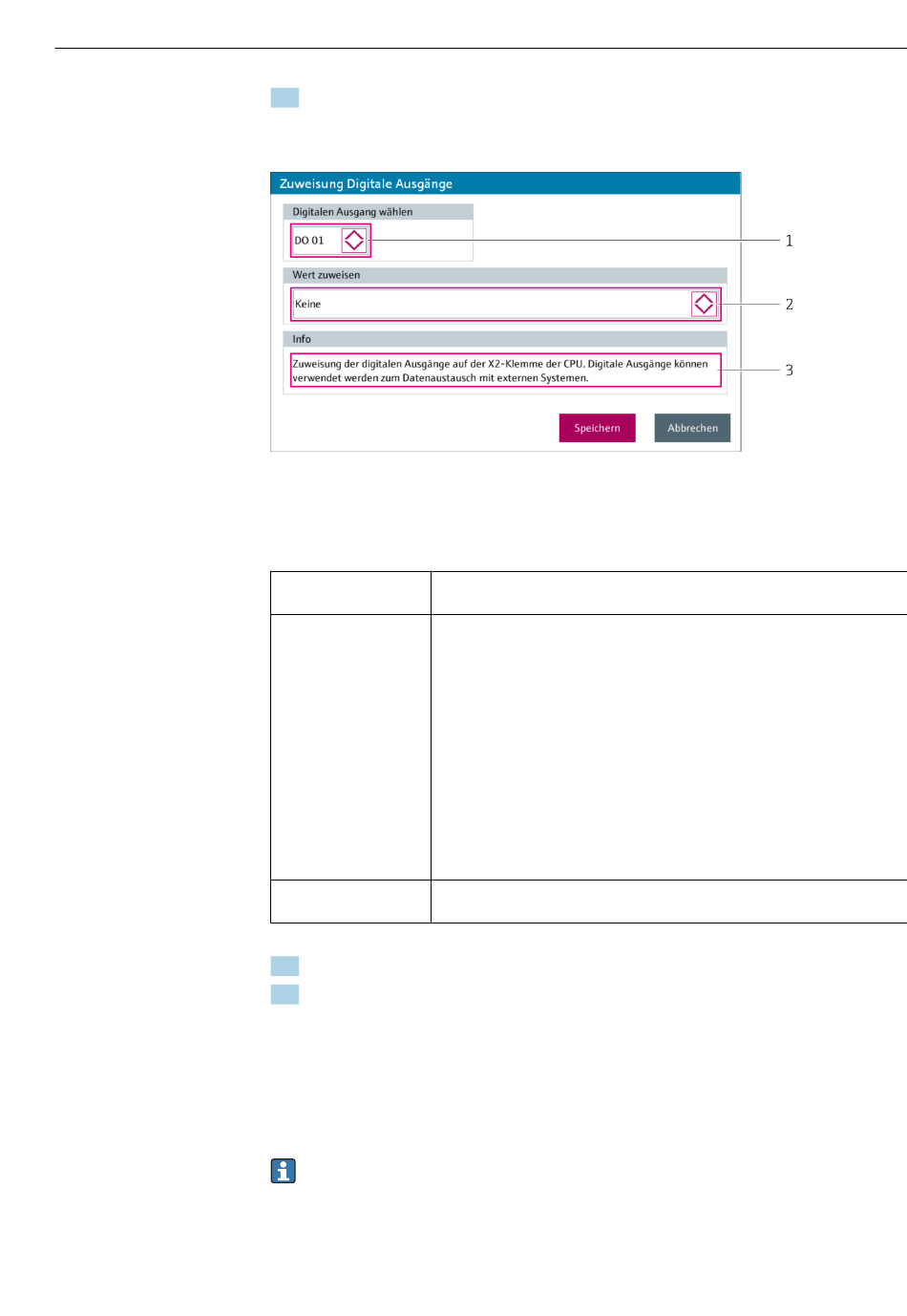

 54 Dialogfenster "Zuweisung Digitale Ausgänge"
1 Digitalen Ausgang wählen
2 Wert zuweisen
3 Info
Digitalen Ausgang wäh- Digitale Ausgang wählen. Sie können zwischen den 8 digitale Ausgängen DO01 bis
len DO08 wählen.
Wert zuweisen Dem gewählten digitalen Ausgang eine Funktion zuweisen.
Folgende Funktionen stehen zur Verfügung:
• Keine
• System OK (positive Logik):
• System Warnung (negative Logik)
• System Fehler (negative Logik)
• Behälter x OK (positive Logik) (x: Behälter 1 bis 5)
Info Anzeigefeld für allgemeine Informationen zur Zuweisung der digitalen Ausgänge.
Anschluss digitale Ausgänge: →  20
2. Einstellungen durchführen.
3. Auf Speichern tippen, um die Änderungen zu speichern. Auf Abbrechen tippen, um
den Vorgang abzubrechen.
 Das Dialogfenster wird geschlossen.
9.10.8

Systemeinheiten

Über das Dialogfenster "Systemeinheiten" wählen Sie die Einheiten für die Dichte und für
den Pegel.
Die eingestellten Einheiten gelten nur für die Anzeigen (HMI). Über die Schnittstellen
OPC UA und Modbus TCP werden immer die Dichtewerte in kg/m
gaben in mm übertragen.
– 0: nicht OK
– 1: OK
– 0: Warnung
– 1: keine Warnungen
– 0: Fehler
– 1: keine Fehler
– 0: nicht OK, für Behälter x ist mindestens eine Meldung aktiv
– 1: OK, für Behälter x sind keine Meldungen aktiv
Betrieb – Visualisierung (HMI)
3 und die Höhenan-
57
