Endress+Hauser Deltabar S series Betriebsanleitung

Differenzdruckmessung, druckmessung
Vorschau ausblenden Andere Handbücher für Deltabar S series:

Werbung

Inhaltsverzeichnis
BA00270P/00/DE/20.16
71336226
gültig ab Software-Version:
02.30.zz
Products
Betriebsanleitung

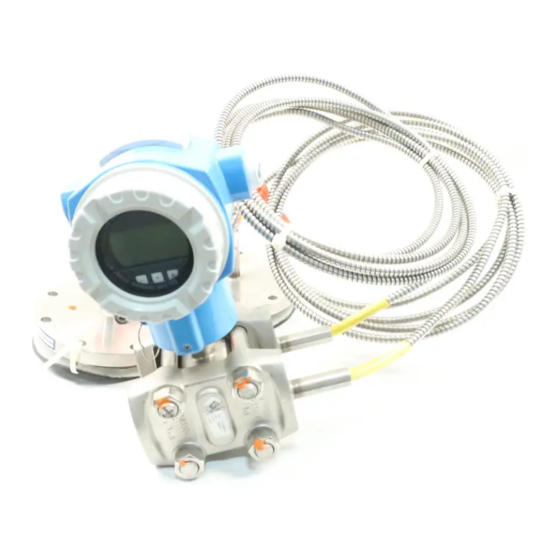

Deltabar S FMD77, FMD78,
PMD75
Differenzdruckmessung, Druckmessung
