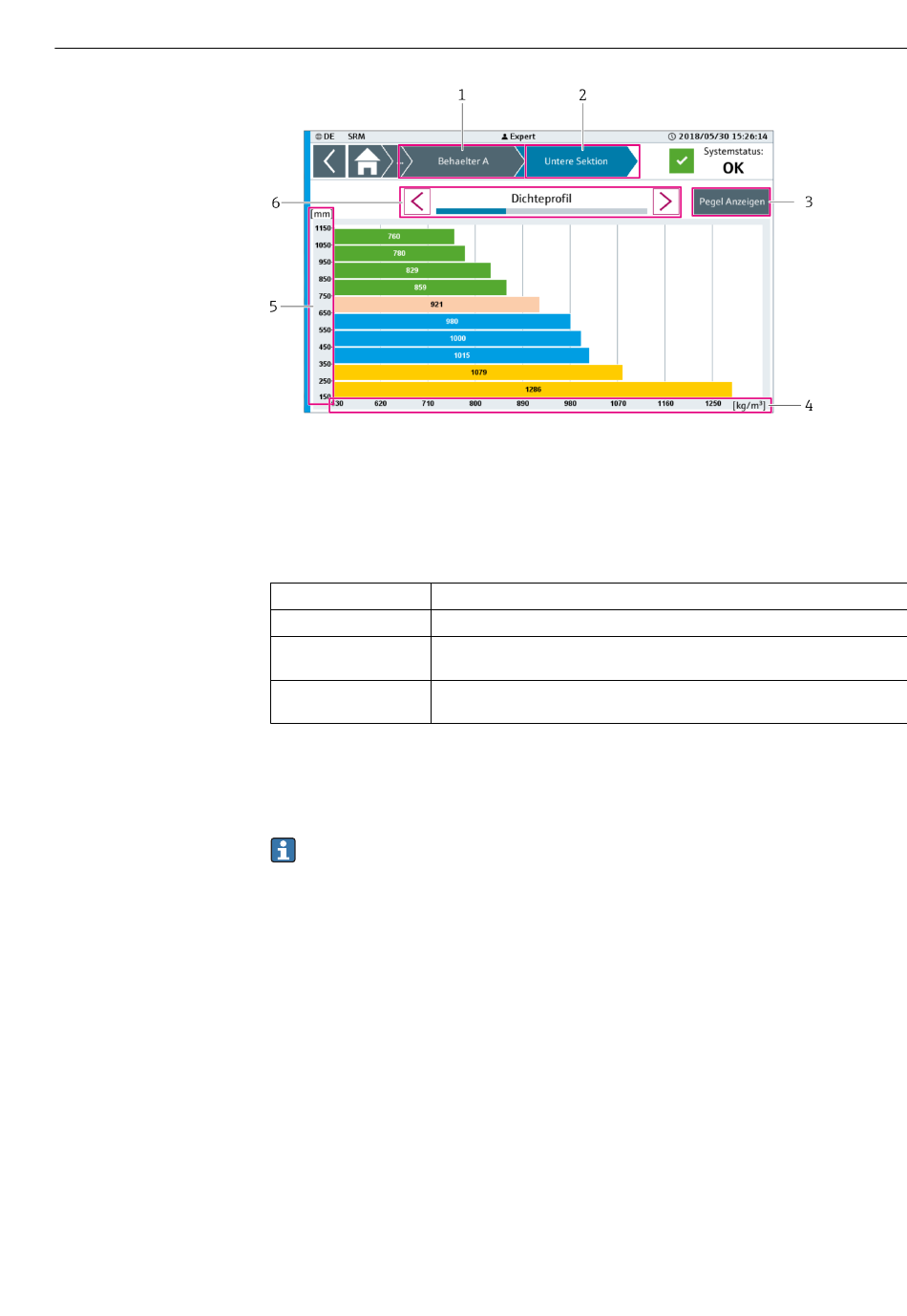

 26 Detailanzeige "Sektion (Dichteprofil)"
1 Bezeichnung des gewählten Separationsbehälters
2 Bezeichnung der gewählten Sektion
3 Pegel Anzeigen
4 Achse "Dichte"
5 Achse "Höhe"
6 Navigationsleiste "Dichteprofil"
Pegel Anzeigen Öffnet die Detailanzeige "Sektion (Pegel)" →  35
Achse Dichte Achse mit den Dichtewerten in der dargestellten Einheit
Achse Höhe Achse mit den Höhenangaben der einzelnen Messschichten in der dargestellten
Einheit
Navigationsleiste Zwischen allen verfügbaren Sektionen im gewählten Separationsbehälter navigie-
ren.
9.6.3

Sektion (Pegel)

Die Detailanzeige "Sektion (Pegel)" zeigt für die gewählte Sektion die berechneten Höhen-
werte der verschiedenen Medien.
Sie können die Bezeichnungen für die Separationsbehälter, die Sektionen, die Medien
sowie die Einheiten für die Dichte und für die Höhenangaben über die Anzeige "Appli-
kationseinstellungen" anpassen. →  49
‣
In der Detailanzeige "Sektion (Dichteprofil)" auf Pegel Anzeigen tippen. (Navigation:
Start → Behälter → Gewünschter Separationsbehälter → Sektion (Dichteprofil) → Pegel
Anzeigen)
 Die Detailanzeige "Sektion (Pegel)" für die gewählte Sektion wird geöffnet.
