6.2.5 Anschluss Digitale Eingänge
Anschluss Digitale Eingänge TSync und DI 01 bis DI 14 an der Steuerungsbaugruppe
DI
X2
1 2
3 4
5 6
7 8
9 10
11 12
13 14
DI 01 DI 02
11 21
DI 01 DI 02
12 22
DI 03 DI 04
13 23
DI 05 DI 06
14 24
DI 07 DI 08
15 25
DI 10 DI 12
16 26
DI 13 DI 14
24 V DC (+)
17 27
24 V DC (–)
18 28

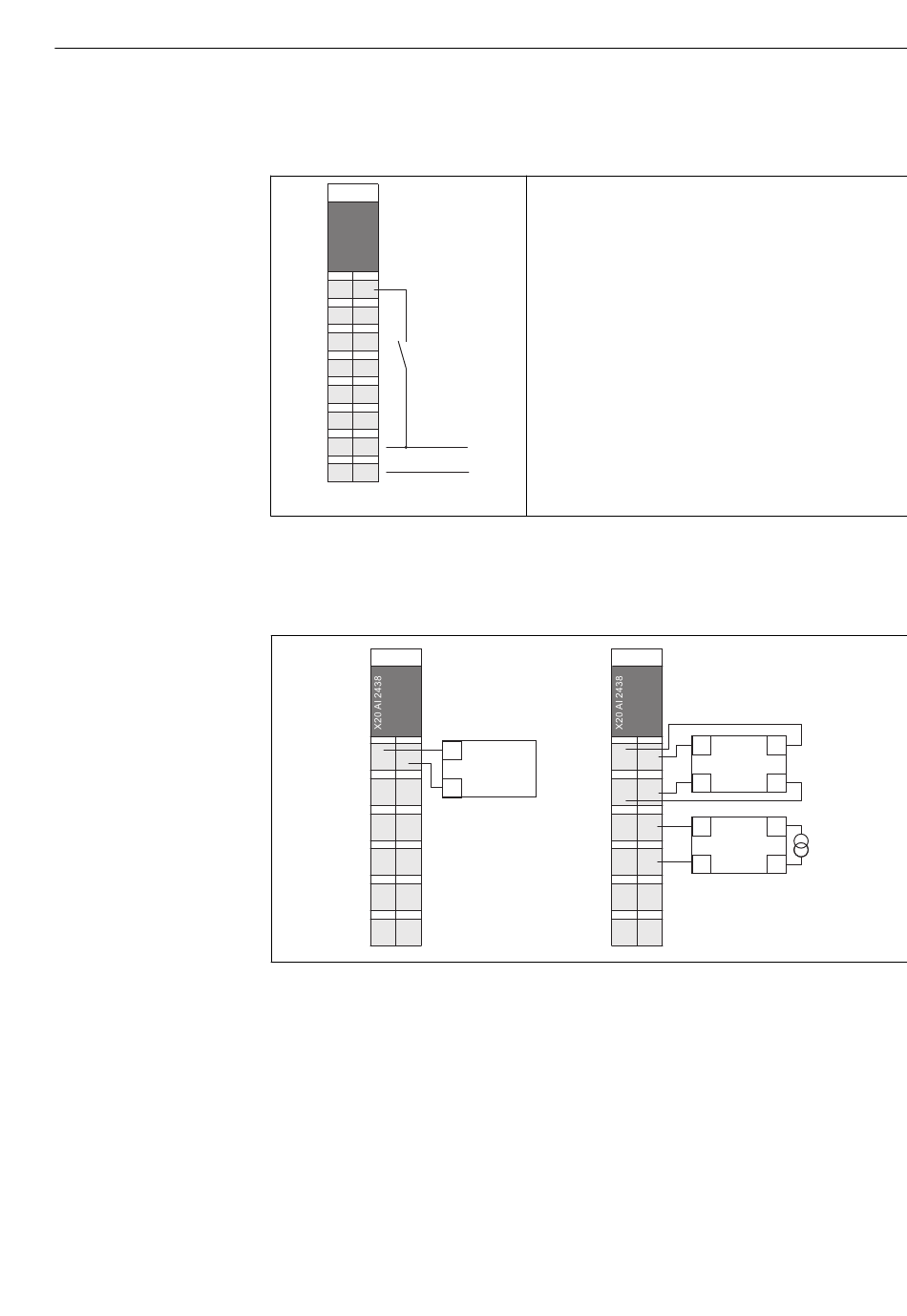

 9 Anschlussbeispiel für DI 02
6.2.6 Anschluss 4...20 mA-Eingänge
Anschluss 4...20 mA-Eingänge an der Remote-IO-Baugruppe
AI 01-02
X2
r e
V V
1 2
L L
e e
SS 1+ IN 1+
11 21
SS 1– IN 1–
12 22
SS 2+ IN 2+
13 23
SS 2– IN 2–
14 24
15 25
16 26
 10 Anschluss 4...20 mA-Eingänge Remote-IO-Baugruppe
1 2-Leiter-Gerät(Passiv)
2 4-Leiter-Gerät mit Versorgung von Remote-IO-Baugruppe (Aktiv), Spannungsversorgung von Remote-IO-
Baugruppe: 25 V DC ± 2 %, max. 30 mA
3 4-Leiter-Gerät mit externer Versorgung (Aktiv)
Die Kompakttransmitter FMG60 mit 4...20 mA Ausgangssignal müssen Sie gemäß Vari-
ante 3* anschließen.
Bei Kompakttransmitter FMG60 mit analogem Ex(i)-Signal, müssen Sie entsprechende
Ex(i)-Barrieren verwenden.
Die digitalen Eingänge schließen Sie in der gleicher Weise wie im
Anschlussbeispiel an.
Werden Signale von externen Systemen verwendet, müssen Sie
die Signale über Relais mit einem potenzialfreien Kontakten füh-
ren.
• Schaltschwelle Low: < 5 V DC
• Schaltschwelle High: > 15 V DC
