Betrieb – Visualisierung (HMI)
30

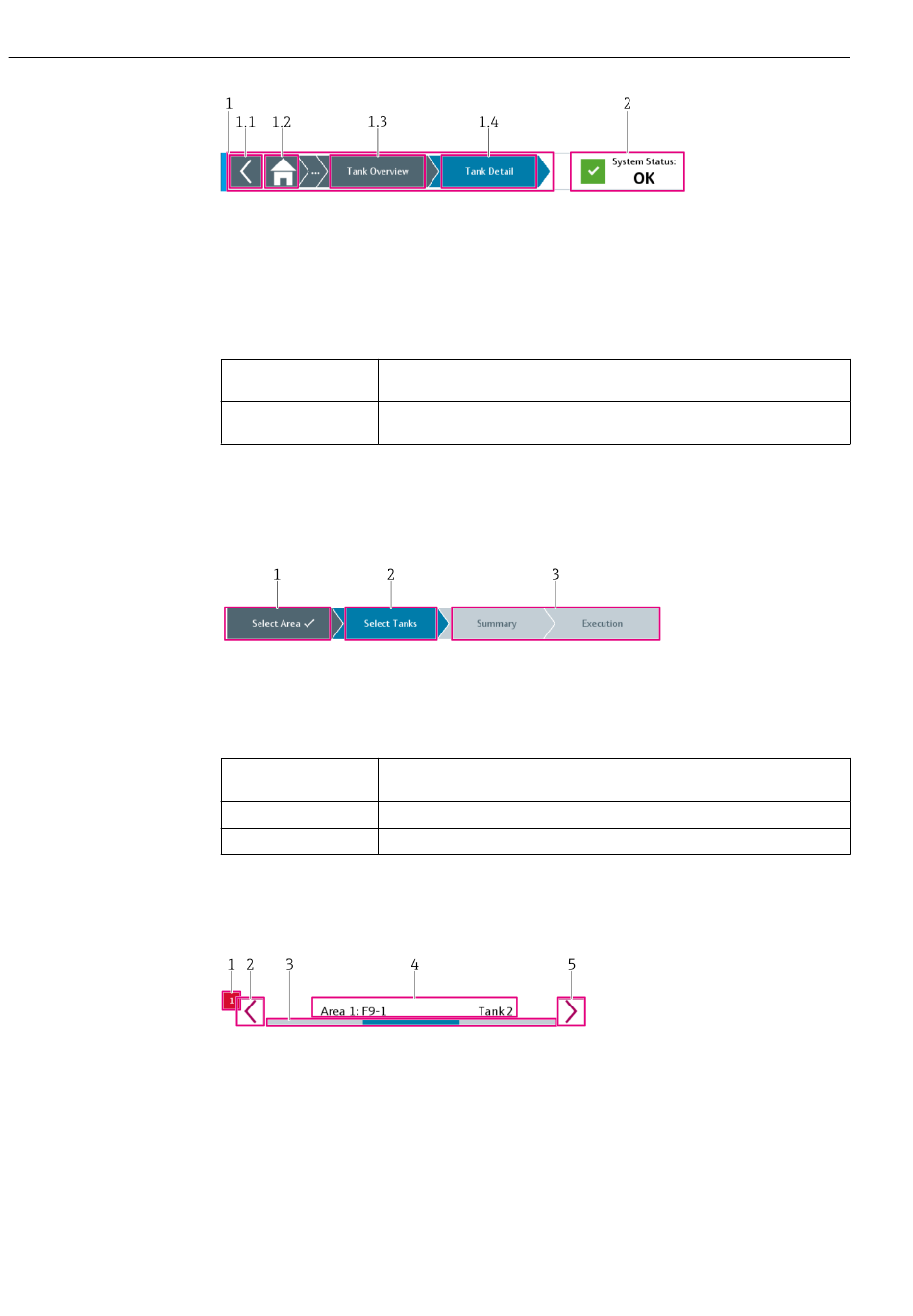

 17 Navigationsleiste
1 Navigation (Breadcrumb)
1.1 Navigation zur letzten Anzeige
1.2 Anzeige Home
1.3 Vorhergehende Anzeige
1.4 Aktuelle Anzeige
2 Status des Gesamtsystems
Navigation Navigation zwischen den Anzeigen. Zeigt die aktuelle Anzeige mit blauem Hinter-
(Breadcrumb) grund an.
Status des Gesamtsys- Zeigt den aktuellen Status des Gesamtsystems an: OK, WARNUNG und Fehler.
tems
9.4.3

Kopfzeile in den Wizards

In den Wizards, am oberen Anzeigenrand, erscheint die Kopfzeile anstelle der Navigati-
onsleiste.
 18 Kopfzeile eines Wizards
1 Bereits durchgeführter Schritt
2 Aktueller Schritt
3 Ausstehende Schritte
Bereits durchgeführter Dunkelgrauer Hintergrund und ein Haken neben dem Text: Zeigt die bereits durch-
Schritt geführten Schritte.
Aktueller Schritt Blauer Hintergrund: Zeigt den Schritt an, den der Wizard aktuell ausführt.
Ausstehende Schritte Hellgrauer Hintergrund: Zeigt die Schritte an, die noch auszuführen sind.
9.4.4

Integrierte Navigationsleiste

Die Navigation innerhalb einer Anzeige erfolgt über die integrierte Navigationsleiste.
 19 Integrierte Navigationsleiste
1 Benachrichtigungssymbol
2 Links
3 Position
4 Beschreibung
5 Rechts
