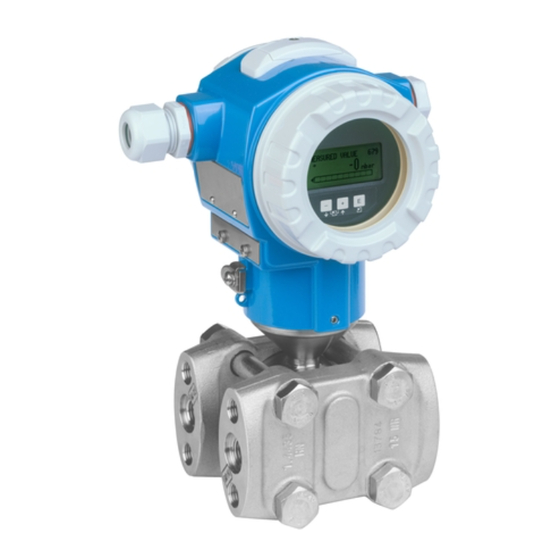

Endress+Hauser Deltabar S PMD70 Kurzanleitung
Differenzdruckmessung
Vorschau ausblenden
Andere Handbücher für Deltabar S PMD70:
- Technische information (104 Seiten) ,
- Kurzanleitung (44 Seiten) ,
- Austauschanleitung (12 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Kurzanleitung
Deltabar S
PMD70, PMD75, FMD76, FMD77, FMD78
Differenzdruckmessung
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang gehö-
rende Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weiteren
Dokumentationen auf der mitgelieferten CD-ROM oder unter
"www.endress.com/deviceviewer".
KA01021P/00/DE/15.14
71254461
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Deltabar S PMD70
Inhaltszusammenfassung für Endress+Hauser Deltabar S PMD70
- Seite 1 Kurzanleitung Deltabar S PMD70, PMD75, FMD76, FMD77, FMD78 Differenzdruckmessung Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang gehö- rende Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen auf der mitgelieferten CD-ROM oder unter "www.endress.com/deviceviewer". KA01021P/00/DE/15.14 71254461...
-
Seite 2: Inhaltsverzeichnis
6.4 Durchflussmessung ..............32 Endress+Hauser... -
Seite 3: Sicherheitshinweise
Normen einzuhalten. Dem Gerät liegt eine separate Ex-Dokumentation bei, die ein fester Bestandteil dieser Dokumentation ist. Die in den Ex-Dokumentationen aufgeführ- ten Installationsvorschriften, Anschlusswerte und Sicherheitshinweise sind zu beachten. Die Dokumentationsnummer dieser Anleitung ist ebenfalls auf dem zusätzlichen Typenschild angegeben. Endress+Hauser... -
Seite 4: Rücksendung
(www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. Eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation: Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer). Einbau Allgemeine Einbauhinweise Warnung! Die Dichtung darf nicht auf die Prozessmembrane drücken, da dieses das Messergebnis beein- flussen könnte. Endress+Hauser... -
Seite 5: Messanordnung
• Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, können Sie das Gehäuse bis zu 380° drehen. • Die Vor-Ort-Anzeige ist in 90°-Schritten drehbar. • Für die Montage an Rohren oder Wänden bietet Endress+Hauser einen Montagehalter an. Messanordnung 3.2.1 Druckmessung •... - Seite 6 • Messanordnung bei Gasen: Gerät oberhalb der Messstelle montieren. • Messanordnung bei Flüssigkeiten und Dämpfen: Gerät unterhalb der Messstelle montieren. • Bei Durchflussmessungen in Dämpfen Kondensatgefäße auf gleicher Höhe der Entnahmestut- zen und mit der gleichen Distanz zum Deltabar S montieren. Endress+Hauser...
-
Seite 7: Einbauhinweise Für Geräte Mit Druckmittlern (Fmd78)
• Es sollten immer zwei gleiche Druckmittler (z.B. Durchmesser, Material usw.) für die Minus- und Plusseite verwendet werden (Standardauslieferung). – ≥ 100 mm + – P01-FMD78xxx-11-xx-xx-xx-005 Abb. 1: Montage Deltabar S, FMD78 mit Druckmittlern und Kapillare, empfohlene Montage bei Vakuumanwendung: Drucktransmitter unterhalb dem untersten Druckmittler montieren! Endress+Hauser... -
Seite 8: Hochtemperatur-Öl
Einbau Deltabar S PROFIBUS PA 3.3.1 Vakuumanwendung (FMD78) Bei Anwendungen unter Vakuum empfiehlt Endress+Hauser, den Drucktransmitter unterhalb des unteren Druckmittlers zu montieren. Hierdurch wird eine Vakuumbelastung der Druckmitt- ler bedingt durch die Vorlage des Füllöls in den Kapillaren vermieden. Bei einer Montage des Drucktransmitters oberhalb des unteren Druckmittlers darf der maximale Höhenunterschied H1 gemäß... -
Seite 9: Variante "Separatgehäuse" Zusammenbauen Und Montieren
Arretierungsschraube (Pos. 6) festziehen. Gehäuse mittels Montagehalter (Pos. 7) an einer Wand oder einem Rohr montieren. Bei der Rohrmontage die Muttern am Halter mit einem Drehmoment von mindestens 5 Nm gleichmäßig anziehen. Das Kabel mit einem Biegeradius (r) 120 mm montieren. Endress+Hauser... -
Seite 10: Verdrahtung
übereinstimmen. • Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen. • Gehäusedeckel des Klemmenraumes entfernen. • Kabel durch die Verschraubung einführen. Verwenden Sie vorzugsweise verdrilltes, abge- schirmtes Zweiaderkabel. • Gerät gemäß folgender Abbildung anschließen. • Gehäusedeckel zuschrauben. • Versorgungsspannung einschalten. Endress+Hauser... -
Seite 11: Anschluss Messeinheit
• Klemmen für Aderquerschnitte: 0,5...2,5 mm • Kabelaußendurchmesser: 5...9 mm Hinweis! Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA00034S "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme", die PNO-Richtlinie 2.092 "PROFIBUS PA User and Installation Guideline" sowie die IEC 61158-2 (MBP). Endress+Hauser... -
Seite 12: Erdung Und Abschirmung
4.2.4 Erdung und Abschirmung Der Deltabar S ist zu erden z.B. über die externe Erdungsklemme. Es gibt verschiedene mögliche Erdungs- und Schirmungs-Installationstechniken für PROFIBUS PA-Netzwerke wie z.B.: • Isolierte Installation (siehe auch IEC 61158-2) • Installation mit mehrfacher Erdung • Kapazitive Installation. Endress+Hauser... -
Seite 13: Bedienung
Je nach Einbaulage des Gerätes sind somit die Bedienung des Gerätes und das Ablesen der Mess- werte problemlos möglich. Parameter- Messwert-Anzeige Identifikations- Funktionsname Wert nummer Kopfzeile Hauptzeile Einheit Infozeile Symbol – Bargraph Editiermodi Bedientasten Auswahl- möglichkeiten editierbarer Wert aktueller Messwert P01-xxxxxxxx-07-xx-xx-xx-011 Endress+Hauser... - Seite 14 Für den digitalen Ausgangswert des Analog Input Blocks OUT wird das radizierende Durchflusssignal verwendet. Tendenz-Symbol (aufsteigend) Der Hauptmesswert des Transducer Blocks steigt. Tendenz-Symbol (fallend) Der Hauptmesswert des Transducer Blocks fällt ab. Tendenz-Symbol (gleichbleibend) Der Hauptmesswert des Transducer Blocks ist über die letzten Minuten konstant geblieben. Endress+Hauser...
-
Seite 15: Bedienelemente
Bedientaste für Lageabgleich (Nullpunkt-Korrektur) Grüne LED zur Anzeige bei Werteübernahme und Total-Reset Bedientaste für Lageabgleich (Nullpunkt-Korrektur) und Total-Reset DIP-Schalter für Hardware-Adresse Steckplatz für optionale Anzeige ® Steckplatz für optionales HistoROM /M-DAT DIP-Schalter, um messwert-relevante Parameter zu verriegeln/entriegeln DIP-Schalter für Dämpfung ein/aus Endress+Hauser... -
Seite 16: Funktion Der Bedienelemente - Vor-Ort-Anzeige Nicht Angeschlossen
Adresse im Bus einstellen. Siehe auch Seite 22, Kapitel 4.4 "Geräteadresse einstel- S D A 0 len". 1 2 3 4 5 6 7 8 Address P01-xxxxxxxx-19-xx-xx-xx-109 – DIP-Schalter 1: Um messwert-relevante Parameter zu verriegeln/entriegeln. τ Werkeinstellung: off (entriegelt) – DIP-Schalter 2: Dämpfung ein/aus Werkeinstellung: on (Dämpfung ein) P01-xxxxxxxx-19-xx-xx-xx-108 Endress+Hauser... -
Seite 17: Funktion Der Bedienelemente - Vor-Ort-Anzeige Angeschlossen
Tasten springen Sie eine Ebene im Menü nach oben. Hinweis: Für die Begriffe Funktionsgruppe, Ebene, Auswahlebene siehe Seite 18, Kapitel 4.3.1. Adresse im Bus einstellen. Seite 22, Kapitel 4.4 "Geräteadresse einstellen". S D A 0 1 2 3 4 5 6 7 8 Address P01-xxxxxxxx-19-xx-xx-xx-109 Endress+Hauser... -
Seite 18: Vor-Ort-Bedienung Über Vor-Ort-Anzeige
Wahl der Betriebsart "Druck" werden nur die für diese Betriebsart notwendigen Funktionen angezeigt. Messwert GRUPPENAUSWAHL SPRACHE BETRIEBSART QUICK SETUP BEDIENMENÜ ➀ ➁ ABGLEICH ANZEIGE LAGEABGLEICH GRUNDABGLEICH ERWEIT. ABGLEICH LAGEKORREKTUR ➂ ➃ LAGESOLLWERT LAGEOFFSET P01-xxxxxxxx-19-xx-xx-xx-145 Abb. 8: Menüaufbau 1. Auswahlebene 2. Auswahlebene Funktionsgruppen Parameter Endress+Hauser... -
Seite 19: Option Wählen
Wahl ist durch einen ✓ vor dem Menütext gekennzeich- net. P01-xxxxxxxx-19-xx-xx-xx-017 Mit "+" oder "–" Englisch wählen. P01-xxxxxxxx-19-xx-xx-xx-033 Auswahl mit "E" bestätigen. Die aktive Wahl ist durch einen ✓ vor dem Menütext gekennzeichnet. (Die Sprache Englisch ist gewählt.) Mit "E" zum nächsten Menüpunkt wechseln. P01-xxxxxxxx-19-xx-xx-xx-034 Endress+Hauser... -
Seite 20: Wert Editieren
"+" oder "–" drücken bis "0" angezeigt wird. Mit der "E"-Taste "0" bestätigen. Cursor springt zur nächsten Stelle. wird angezeigt und ist schwarz unterlegt. Siehe nächste Abbil- dung. P01-xxxxxxxx-19-xx-xx-xx-030 Mit "E" speichern Sie den neuen Wert ab und verlassen den Editiermodus. Siehe nächste Abbildung. P01-xxxxxxxx-19-xx-xx-xx-031 Endress+Hauser... -
Seite 21: Am Gerät Anliegenden Druck Als Wert Übernehmen
Aktive Auswahl ist schwarz unterlegt. P01-xxxxxxxx-19-xx-xx-xx-159 Mit Taste "E" Wert (3.9 mbar) dem Parameter LAGEKOR- REKTUR zuweisen. Das Gerät bestätigt den Abgleich und springt wieder zum Parameter zurück, hier LAGEKOR- REKTUR (siehe nächste Abbildung). P01-xxxxxxxx-19-xx-xx-xx-037 Mit "E" zum nächsten Parameter wechseln. P01-xxxxxxxx-19-xx-xx-xx-160 Endress+Hauser... -
Seite 22: Geräteadresse Einstellen
DIP-Schalter 8 (SW/HW) auf "Off" setzen. Adresse mit DIP-Schalter 1 bis 7 einstellen (siehe Abbildung oben). Die Änderung einer Adresse wird nach 10 Sekunden wirksam. Es erfolgt ein Neustart des Gerätes. DIP-Schalter Wertigkeit in Position "On" Wertigkeit in Position "Off" Endress+Hauser... -
Seite 23: Bedienung Verriegeln/Entriegeln
Bedienung verriegeln Parameter FREIGABECODE wählen, Menüpfad: GRUPPENAUSWAHL BEDIENMENÜ BETRIEB FREIGABE- CODE. Um die Bedienung zu verriegeln, geben Sie für den Parameter "0" ein. Bedienung entriegeln Parameter FREIGABECODE wählen. Um die Bedienung zu entriegeln, geben Sie für den Parameter "2457" ein. Endress+Hauser... -
Seite 24: Inbetriebnahme
( siehe Betriebsanleitung BA00294P): – Für die Messanwendung ist es nicht erforderlich, den Sensorbereich zu übersteuern. – Es ist ein Lageabgleich durchzuführen, der eine große Messabweichung infolge der Einbau- lage des Gerätes korrigieren muss (z.B. Geräte mit Druckmittler). Endress+Hauser... -
Seite 25: Lageabgleich
– Über den Parameter LAGEOFFSET geben Sie den Wert ein, um den der MESSWERT korrigiert werden soll. Um den MESSWERT auf 0.0 mbar zu korrigieren, müssen Sie hier den Wert 2.2 eingeben. (Es gilt: MESSWERT = MESSWERT – LAGEOFFSET) – MESSWERT (nach Eingabe für Lageoffset) = 0.0 mbar Werkeinstellung: Endress+Hauser... -
Seite 26: Differenzdruckmessung
LAGEKORREKTUR mit der Option "übernehmen" korrigieren Sie den MESSWERT, d.h. Sie weisen dem anliegenden Druck den Wert 0.0 zu. WERT DÄMPFUNG Dämpfungszeit (Zeitkonstante ) eingeben. Die Dämpfung beeinflusst die Geschwindigkeit, mit der alle nachfolgenden Elemente wie z.B. Vor-Ort-Anzeige, Messwert und Out Value des Analog Input Blocks auf eine Änderung des Druckes reagieren. Endress+Hauser... -
Seite 27: Vor-Ort-Bedienung - Vor-Ort-Anzeige Nicht Angeschlossen
Druck liegt am Gerät an. Taste für mindestens 3 Sekunden drücken. Wenn die LED auf dem Elektronikeinsatz kurz aufleuchtet, wurde der anliegende Druck für den Lageabgleich übernommen. Wenn die LED nicht leuchtet, wurde der anliegende Druck nicht übernommen. Beachten Sie die Eingabegrenzen. Endress+Hauser... -
Seite 28: Füllstandmessung
• FMD76 und FMD77: Nach Öffnen der eventuell vorhandenen Absperrventile ist das Gerät sofort abgleichbereit. • FMD78: Das Gerät ist sofort abgleichbereit. • PMD70 und PMD75: Bevor Sie das Gerät abgleichen, müssen die Wirkdruckleitungen gerei- nigt und mit Messstoff gefüllt sein. Endress+Hauser... -
Seite 29: Quick Setup-Menü Für Die Betriebsart Füllstand - Vor-Ort-Anzeige
ABGLEICHMODUS "Nass" – FÜLLSTANDSWAHL = "Füllstand Standard", FÜLLSTANDSTYP = "Linear" und WERT DÄMPFUNG ABGLEICHMODUS = "Nass" P01-xMD7xxxx-19-xx-xx-xx-075 Abb. 11: Quick Setup-Menü für die Betriebsart "Füllstand" Vor-Ort-Bedienung Messwert-Anzeige Aus der Messwertdarstellung mit F in die GRUPPENAUSWAHL wechseln. GRUPPENAUSWAHL BETRIEBSART wählen. Endress+Hauser... - Seite 30 Elemente wie z.B. Vor-Ort-Anzeige, Messwert und Out Value des Analog Input Blocks auf eine Änderung des Druckes reagieren. – FÜLLSTANDSWAHL "Füllstd. Easy Druck" und ABGLEICHMODUS "Nass – FÜLLSTANDSWAHL "Füllstand Standard", FÜLLSTANDSTYP "Linear" und ABGLEICHMODUS "Nass" (Menüpfad für Parameter ABGLEICHMODUS: GRUPPENAUSWAHL BEDIENMENÜ ABGLEICH GRUNDABGLEICH) Endress+Hauser...
- Seite 31 Druck liegt am Gerät an. Taste für mindestens 3 Sekunden drücken. Wenn die LED auf dem Elektronikeinsatz kurz aufleuchtet, wurde der anliegende Druck für den Lageabgleich übernommen. Wenn die LED nicht leuchtet, wurde der anliegende Druck nicht übernommen. Beachten Sie die Eingabegrenzen. Endress+Hauser...
-
Seite 32: Durchflussmessung
Bedingt durch die Einbaulage des Gerätes kann es zu einer Verschiebung des Messwertes kommen. Über den Parameter LAGEKORREKTUR mit der Option "übernehmen" korrigieren Sie den MESSWERT, d.h. Sie weisen dem anliegenden Druck den Wert 0.0 zu. MAX. DURCHFLUSS Maximalen Durchfluss des Wirkdruckgebers eingeben. (siehe auch Auslegungsblatt des Wirkdruckgebers). Endress+Hauser... - Seite 33 Druck liegt am Gerät an. Taste für mindestens 3 Sekunden drücken. Wenn die LED auf dem Elektronikeinsatz kurz aufleuchtet, wurde der anliegende Druck für den Lageabgleich übernommen. Wenn die LED nicht leuchtet, wurde der anliegende Druck nicht übernommen. Beachten Sie die Eingabegrenzen. Endress+Hauser...
- Seite 34 Inbetriebnahme Deltabar S PROFIBUS PA Endress+Hauser...
- Seite 35 Deltabar S PROFIBUS PA Inbetriebnahme Endress+Hauser...
- Seite 36 KA01021P/00/DE/15.14 71254461 CCS/FM+SGML 9.0 71254461...
