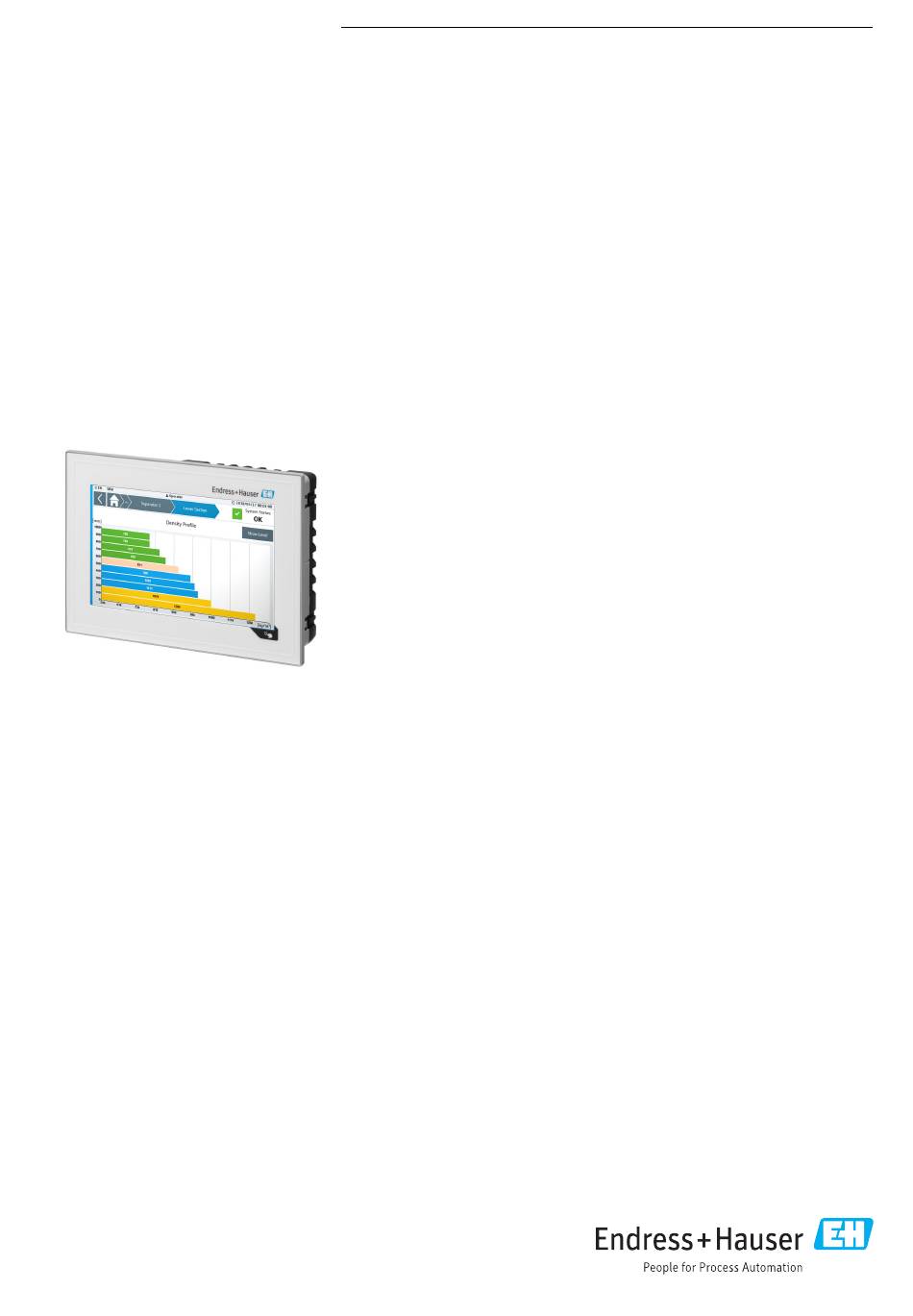

TI01410S/04/DE/01.18
71405640
2018-08-01
Products
Technische Information
Profile Vision Compact
SPV350
Trennschicht- und Dichteprofilmessung in
Separationsbehältern
Anwendungsbereich
Das Profile Vision Compact bietet dem Betreiber detaillierte Einblicke in seinen Sepa-
rationsprozess. Es ist die optimale Lösung zur vollständigen Überwachung von
Trenn- und Emulsionsschichten unterschiedlicher Dichten. Mit dem System lassen
sich die kontinuierlichen Dichteprofile und Trennschichthöhen einfach und anschau-
lich visualisieren, so dass die resultierenden Ergebnisse schnell in die weitere Pro-
zessoptimierung und Anwendungssteuerung implementiert werden können.
Ihre Vorteile
• Präzise Prozessinformation durch kontinuierliche Trennschicht- und Dichteprofil-
messung über den gesamten Messbereich
• Zuverlässige Überwachung von bis zu 5 Separationsbehältern mit mehreren Sekti-
onen
• Flexible Anpassung der Medienkennwerte auf sich verändernde Rahmenbedingun-
gen
• Einfache HMI-Integration in Kundenleitsysteme über Modbus TCP oder OPC UA
• Detaillierte Warn- und Alarmmeldungen zur unverzüglichen Entscheidungsfin-
dung und Maßnahmenergreifung
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Profile Vision Compact SPV350
Inhaltszusammenfassung für Endress+Hauser Profile Vision Compact SPV350
- Seite 1 Products Solutions Services TI01410S/04/DE/01.18 71405640 2018-08-01 Technische Information Profile Vision Compact SPV350 Trennschicht- und Dichteprofilmessung in Separationsbehältern Anwendungsbereich Das Profile Vision Compact bietet dem Betreiber detaillierte Einblicke in seinen Sepa- rationsprozess. Es ist die optimale Lösung zur vollständigen Überwachung von Trenn- und Emulsionsschichten unterschiedlicher Dichten.
-
Seite 2: Inhaltsverzeichnis
Systemaufbau ....... . 4 Profile Vision Compact SPV350 ....20 Gammapilot M FMG60 . -
Seite 3: Hinweis Zum Dokument
Mit Hilfe der radiometrischen Messtechnik werden die gemessenen Dichtewerte im Separationsbe- Arbeitsweise hälter an das Profile Vision Compact SPV350 weitergeleitet und dort in ein Dichteprofil umgerechnet und visualisiert. Im System legen Sie die Dichteschwellwerte der zu separierenden Medien fest, um anhand dieser Werte die Trenn- bzw. -
Seite 4: Systemaufbau
Strahlenschutzbehälter FQG mit radioaktivem Strahlenerzeuger FSG Kompakttransmitter FMG60 Separationsbehälter Internetzugang Möglichkeit zur Fernwartung Das Profile Vision Compact SPV350 besteht aus: Systemaufbau • Steuerungsbaugruppe mit 15 digitalen Eingängen und 8 digitalen Ausgängen • Applikationssoftware • USB-Lizenzdongle • SiteManager zur Übertragung von Daten über Modbus TCP oder OPC UA an ein Kundenleitsystem oder zur Fernwartung über WAN oder 3G... - Seite 5 Profile Vision Compact SPV350 • Bis zu 5 optionale Remote-IO-Baugruppen für 4…20 mA-Geräte (12 x 4…20 mA HART-transpa- rente Eingänge pro Baugruppe) • Optionales PROFIBUS DP-Master-Modul für PROFIBUS-Geräte, eingebaut in der Steuerungsbau- gruppe • Optionaler 7"-Touchbildschirm Folgende Komponenten sind im Lieferumfang nicht enthalten: •...
- Seite 6 Profile Vision Compact SPV350 Aufbau Profile Vision Compact SPV350 für 4…20 mA-Geräte SiteManager UPLINK2 POWER STATUS CONNECT CPU/TSync PS/DO POWERLINK RESET/ MODE Powerlink AI 01-02 AI 03-04 AI 05-06 AI 07-08 AI 09-10 AI 11-12 Powerlink AI 01-02 AI 03-04...
-
Seite 7: Eingang
Profile Vision Compact SPV350 Aufbau Profile Vision Compact SPV350 für PROFIBUS-Geräte SiteManager UPLINK2 POWER STATUS CONNECT PROFIBUS DP CPU/TSync PS/DO READY/RUN STATUS DP POWERLINK RESET/ MODE 3 Aufbau Profile Vision Compact SPV350 für PROFIBUS-Geräte Ethernet (Kundennetzwerk) Ethernet (Privates SPV350-Netzwerk) PROFIBUS DP-Netzwerk (kundenseitig) Optionaler 7"-Touchbildschirm... -
Seite 8: Ausgang
Profile Vision Compact SPV350 Ausgang Ausgangssignale Digitale Ausgänge DO 01 … DO 08 (X3 der Steuerungsbaugruppe) • 8 digitale Ausgänge (24 V DC Source) • Zur Systemstatus-Signalisierung der vorhandenen Separationsbehälter, im System frei konfigu- rierbar. Werden Signale von externen Systemen verwendet, müssen Sie die Signale über Relais mit einem potenzialfreien Kontakten führen. - Seite 9 Profile Vision Compact SPV350 Versorgungsspannung Remote-IO-Baugruppe für 4…20 mA-Geräte 24 V DC Versorgung für Busknoten und Rückwandbus • Klemme X1/15: +24 V (+) • Klemme X1/16: GND (–) 24 V DC Versorgung für IOs • Klemme X1/25: +24 V (+) •...
-
Seite 10: Anschluss Digitale Ausgänge
Profile Vision Compact SPV350 Anschluss Digitale Ausgänge Anschluss Digitale Ausgänge DO 01 bis DO 08 an Steuerungsbaugruppe Die digitalen Ausgänge schließen Sie in der gleicher Weise wie im PS/DO Anschlussbeispiel an. Werden Signale von externen Systemen verwendet, müssen Sie die Signale über Relais mit einem potenzialfreien Kontakten füh- ren. -
Seite 11: Anschluss 4
Profile Vision Compact SPV350 Anschluss 4…20 mA-Ein- Anschluss 4…20 mA-Eingänge an der Remote-IO-Baugruppe gänge AI 01-02 AI 01-02 SS 1+ IN 1+ SS 1+ IN 1+ 4 … 20 mA 24 V DC 4 … 20 mA SS 1– IN 1–... -
Seite 12: Anschluss Ethernet - Privates Spv350-Netzwerk
Profile Vision Compact SPV350 Schnittstelle Anschlussbelegung DSUB-Buchse RS-485 Beschreibung Potenzialgetrennte Versorgung Reserviert – RxD/TxD-N Daten, Kabelfarbe grün CNTR-N Transmit Enable CNTR: Richtungsumschaltung für externe Repeater Über die Ethernet-Schnittstelle binden Sie die Steuerungsbaugruppe, das Gateway / Fernwartungsm- Anschluss Ethernet – Priva- tes SPV350-Netzwerk odem und den optionalen 7"-Touchbildschirm in ein eigenes Maschinennetzwerk ein (→... - Seite 13 Profile Vision Compact SPV350 • Ausschnittsmaße: 186,8 mm ± 1 mm x 129,8 mm ± 1 mm • Min. Schalttafelstärke: 2 mm • Max. Schalttafelstärke: 6 mm 184.8 112.9 13.8 42.8 26.3 12.5 170.7 13 Anschluss 7"-Touchbildschirm Endress+Hauser...
-
Seite 14: Spezielle Montagehinweise Für Remote-Io-Baugruppen
Profile Vision Compact SPV350 Spezielle Montagehinweise Die Adressen der Remote-IO-Baugruppen stellen Sie Powerlink Remote I/O für Remote-IO-Baugruppen vor der Inbetriebnahme am jeweiligen Bus Controller L/A IF1 über die beiden Nummernschalter ein. Dabei müssen L/A IF2 Sie den Nummernschalter "x1" auf die Einstellungen "1"... - Seite 15 Profile Vision Compact SPV350 Separationsbehälter 1 Sektion 1 Sektion 2 Sektion 3 Separationsbehälter 2 Sektion 1 15 Beispiel mit 2 Separationsbehältern Die Geräte werden in folgender Reihenfolge zugeordnet: • Separationsbehälter 1, Sektion 1, Geräteposition von oben nach unten • Separationsbehälter 1, Sektion 2, Geräteposition von oben nach unten •...
- Seite 16 Profile Vision Compact SPV350 Separationsbehälter Sektion Gerät PROFIBUS-Adresse Zuordnung der Eingangskanäle für 4…20 mA-Geräte Die Zuordnung der Eingangskanäle startet mit der Remote-IO-Baugruppe 1, Analogeingang 1, Modul X2 und Eingang IN1. Beispiel gemäß Abbildung (→ 15, 15) Separations- Sektion Gerät...
-
Seite 17: Umgebung
Profile Vision Compact SPV350 Powerlink AI 01-02 AI 03-04 AI 05-06 AI 07-08 AI 09-10 AI 11-12 Remote I/O L/A IF1 L/A IF2 SS 1+ IN 1+ SS 1+ IN 1+ SS 1+ IN 1+ SS 1+ IN 1+ SS 1+... -
Seite 18: Konstruktiver Aufbau
• Touch-Technologie: Analog resistiv Bediensprachen Für optionalen 7"-Touchbildschirm und VNC-Client: Englisch und Deutsch Systemintegration Folgende optionale Protokolle stehen zur Systemintegration des Profile Vision Compact SPV350 in ein entsprechendes Kundenleitsystem zur Verfügung: • Modbus TCP (Server) • OPC UA (Server) Das Kundenleitsystem wird über die Ethernet-Schnittstelle (UPLINK1) des Gateways angeschlossen. -
Seite 19: Ex-Zulassung
Profile Vision Compact SPV350 Ex-Zulassung Komponente ATEX HazLoc (CSA) Steuerungsbaugruppe II 3G Ex nA nC IIA T5 Gc Class I, Division 2, Groups A, B, C and D Remote-IO-Baugruppe II 3G Ex nA nC IIA T5 Gc Class I, Division 2, Groups A, B, C... -
Seite 20: Zubehör
Sonderausführung, TSP-Nr. zu spez. Zubehör Für das System sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem System bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com...
