Profile Vision Compact SPV350
Endress+Hauser
Komponente
1)
Remote-IO-Baugruppe
Gateway / Firewall / Fernwartungsmodem
7"-Touchbildschirm
1)
Leistungsaufnahme ohne Versorgung der angeschlossenen Geräte. Die Leistungsaufnahme ist von den
angeschlossenen Geräten abhängig.
6.2.3

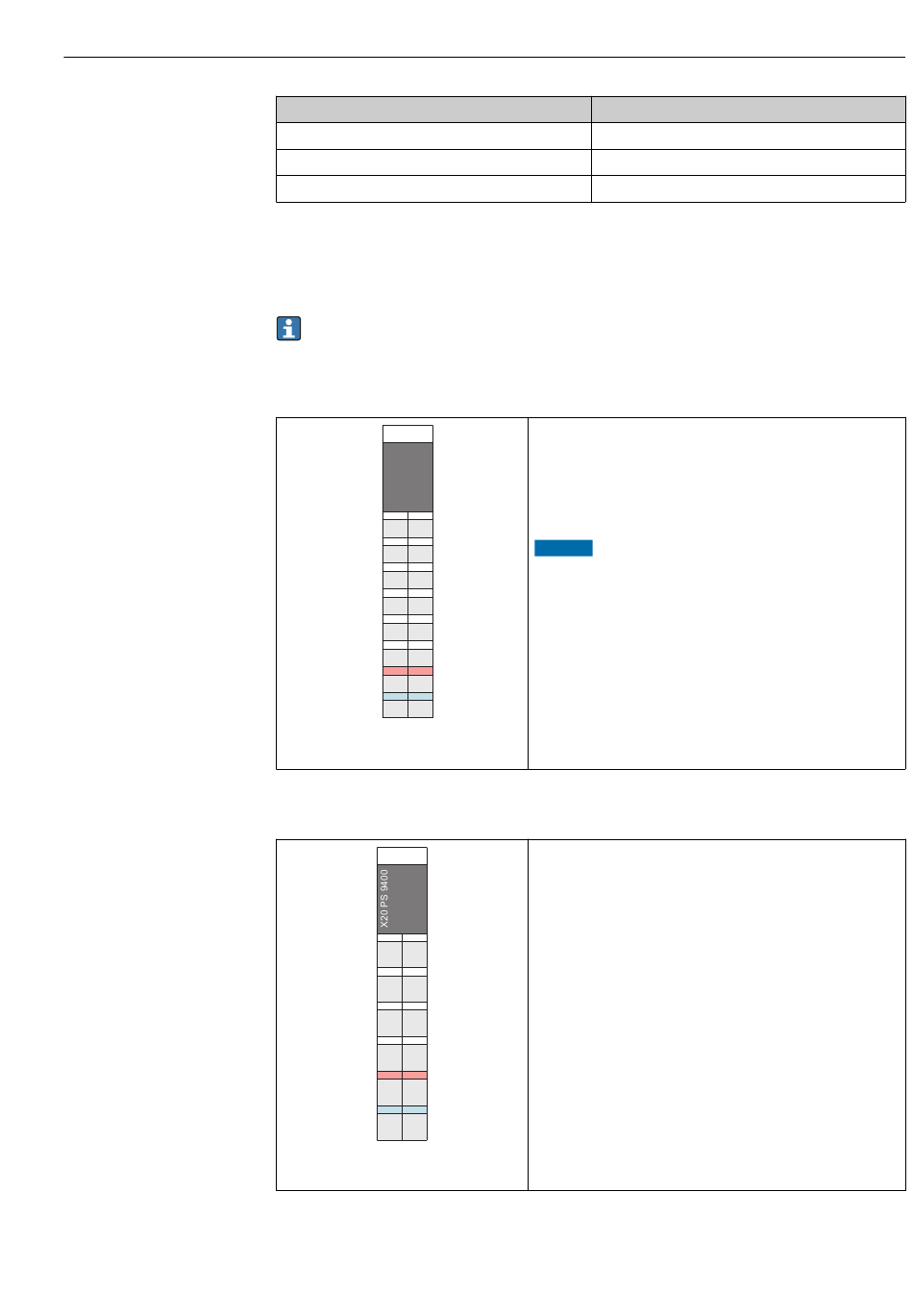

Elektrischer Anschluss Versorgungsspannungen
Für die Versorgungsspannungen müssen Sie eine Vorsicherung max. 10 A träge
installieren.
Versorgungsspannung Steuerungsbaugruppe
PS/DO
X3
DC
E
1
2
3
4
5
6
7
8
10
9
10
11
12
13
14
DO 01 DO 02
11
21
DO 03
DO 04
12
22
DO 05
D
O 6
0
13
23
DO 07
D
O 8
0
14
24
15
25
16
26
+24V
+24V
17
27
GND
GND
18
28
4
Anschluss Versorgungsspannung
Steuerungsbaugruppe
Versorgungsspannung Remote-IO-Baugruppe für 4...20 mA-Geräte
PS
X1
r
e
l
11
21
12
22
13
23
14
24
+24V
+24V
15
25
GND
GND
16
26
5
Anschluss Versorgungsspannung
Remote-IO-Baugruppe
Leitungsaufnahme
Ca. 11,2 W
Max. 5 W
Max. 9,34 W
24 V DC Versorgung für CPU und Rückwandbus
• Klemme X3/17: +24 V (+)
• Klemme X3/18: GND (–)
24 V DC Versorgung für IOs
• Klemme X3/27: +24 V (+)
• Klemme X3/28: GND (–)
HINWEIS
Spannungsrückspeisung!
Schaden an Bauteilen
‣
Wenn die Versorgungsspannung für die IOs an den Klemmen
X3/27 und X3/28 abgeschaltet wird, sicherstellen, dass an
den Klemmen X3/13, X3/14, X3/23 und X3/24 (DO 05 bis
DO 08) keine externe Spannung anliegt.
24 V DC Versorgung für Busknoten und Rückwandbus
• Klemme X1/15: +24 V (+)
• Klemme X1/16: GND (–)
24 V DC Versorgung für IOs
• Klemme X1/25: +24 V (+)
• Klemme X1/26: GND (–)
Wenn Sie die Versorgungsspannungen für die Busknoten
und die IOs mit demselben Potenzial versorgen möchten,
können Sie die Versorgung der IOs über eine Brücke zwi-
schen den Klemmen X1/14 und X1/24 realisieren. In die-
sem Fall dürfen Sie die Klemmen X1/15 und X1/16 nicht
anschließen.
Elektrischer Anschluss
19
