Betrieb – Visualisierung (HMI)
34

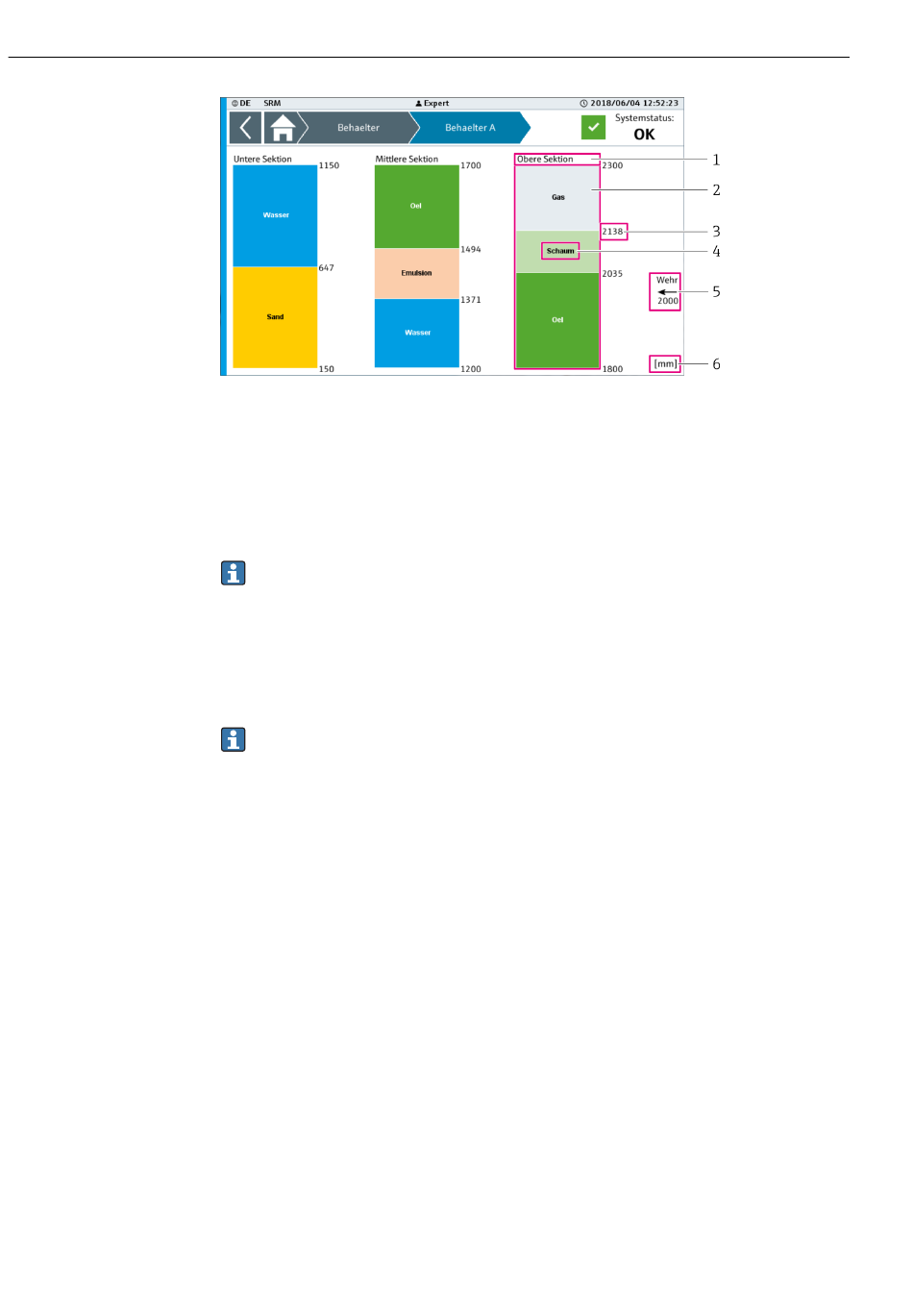

 25 Detailanzeige "Behälterdetails", hier z. B. "Behaelter A"
1 Bezeichnung der jeweiligen Sektion
2 Bargraph: Höhenprofil der vorhandenen Medien. Wenn Sie auf ein Höhenprofil tippen, wird die Detailanzeige
"Sektion (Dichteprofil)" geöffnet. →  34
3 Absolute Höhe des jeweiligen Mediums in der entsprechenden Sektion
4 Bezeichnung des jeweiligen Mediums
5 Wehr: Höhenangabe des Wehrs im Behälter
6 Einheit der dargestellten Höhenangaben
Wenn die Mediumshöhe zu dünn ist, um einen Messwert darzustellen, wird diese
Mediumshöhe nicht dargestellt. Der Messwert wird in der Detailanzeige "Sektion
(Pegel)" dargestellt.
9.6.2

Sektion (Dichteprofil)

Die Detailanzeige "Sektion (Dichteprofil)" zeigt für die gewählte Sektion das Dichteprofil.
Das Dichteprofil zeigt für die einzelnen Schichten die berechneten Dichtewerte.
Sie können die Bezeichnungen für die Separationsbehälter, die Sektionen, die Medien
sowie die Einheiten für die Dichte und für die Höhenangaben über die Anzeige "Appli-
kationseinstellungen" anpassen. →  49
‣
In der Detailanzeige "Behälter" auf das Höhenprofil der gewünschten Sektion tippen.
(Navigation: Start → Behälter → Gewünschter Separationsbehälter → Höhenprofil der
Sektion)
 Die Detailanzeige für die gewählte Sektion wird geöffnet.
