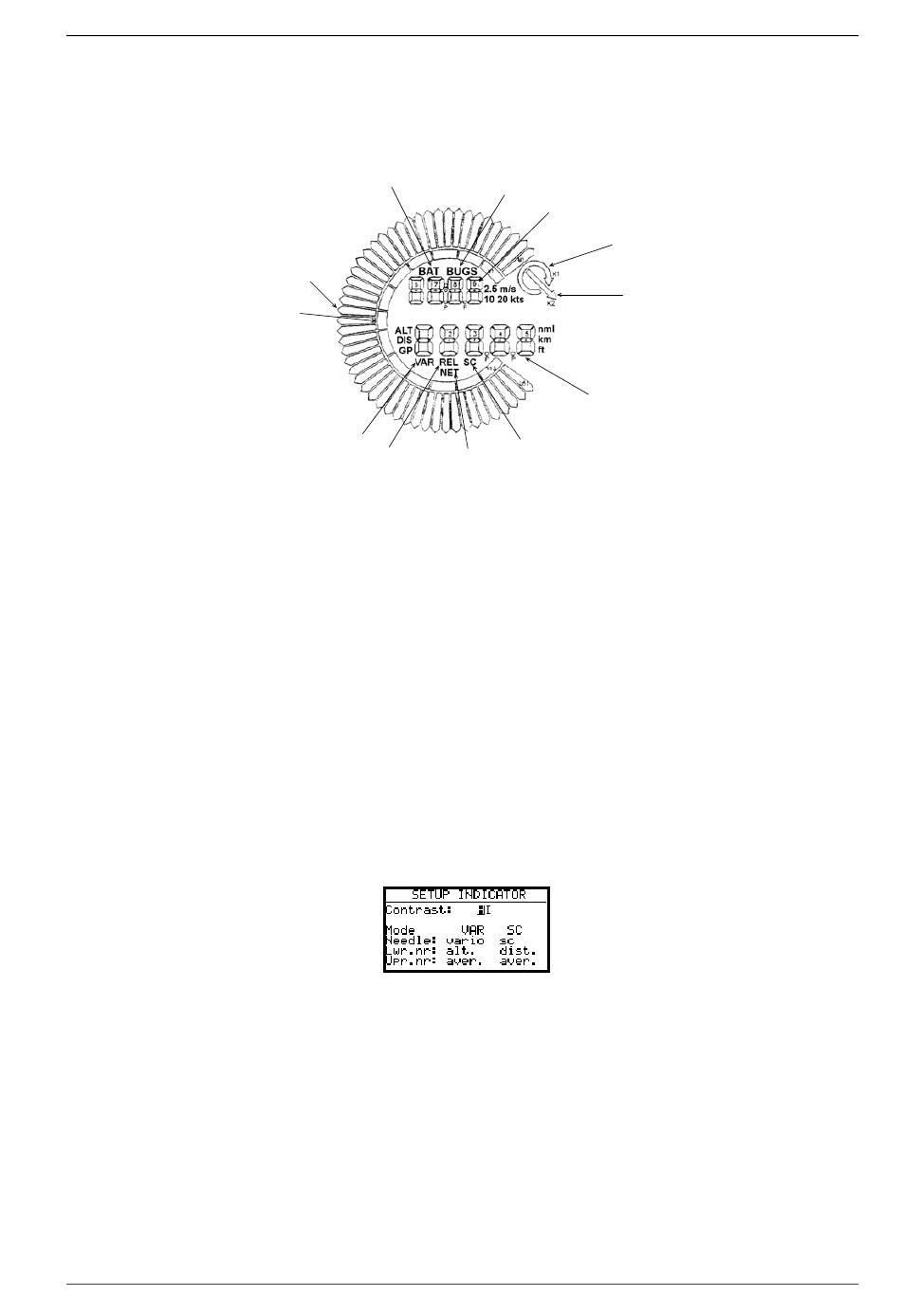

3.1.2.13 LCD IND. (LCD – Varioanzeige)
Die Varioanzeige ist in das DX 50 integriert und besteht aus dem Zeiger, zwei numerischen Anzeigen, einem
Balken und unterschiedlichen Statusanzeigen.
•
Needle
•
SC Ring
•
Upper Number Display
•
Vario Mode Indicator
•
Lower Number Display
•
Netto
•
Relativ
•
SC
•
GP
Die Statusanzeigen (ALT, DIS, GP) sind von der momentanen Funktionen abhängig.
Die Anzeigen der Einheiten wie z.B. km sind von den eingestellten Einheiten gemäß Kapitel "UNITS" abhängig.
BAT ist bei Batterie-Spannung unter 11V , aktiv.
Die optimale Ablesbarkeit der Varioanzeigen wird mittels CONTRAST (MED,LOW und HIGH) erreicht.
Die Anzeige kann man für VARIO und SC unterschiedlich konfigurieren. Programmierbar ist die Funktion der
Nadel und der zwei numerischen Anzeigen.
Bei der Nadel haben wir folgende Möglichkeiten:
•
Vario, SC, NETTO, RELTIV (netto – 0.7 m/s), TAS
Die obere nummerische Anzeige bietet folgende Möglichkeiten:
•
Integrator, Uhr, Flugzeit, Leg time (Schenkelzeit)
Die untere nummerische Anzeige:
•
ALT (NN Höhe), Distanz, GLGPT. (Differenz zum Gleitpfad), SPEED (TAS), LEG SP. (Schnitt auf Schenkel).
LOW BATTERY
INDICATOR
NEEDLE
SPEED
COMMAND
RING
NEEDLE
SHOWS
VARIO
NEEDLE
SHOWS
RELATIV
Varionadel
Sollfahrtanzeigebalke (dauernd)
Numerische Anzeige oben
Vario oder Sollfahrtstatusanzeige
Numerische Anzeige unten
Netto Vario (nur Nadel beeinflusst)
Relativ Vario (nur Nadel beeinflusst)
Sollfahrt ( nur Nadel beeinflusst)
Endanflughöhendifferenz
BUGS
INDICATOR
UPPER
NUMBER
DISPLAY
VARIO MODE
INDICATOR
SPEED COMMAND
MODE INDICATOR
LOWER
NUMBER
DISPLAY
NEEDLE
NEEDLE
SHOWS
SHOWS
SPEED
NETTO
COMMAND
