3.1.2.2

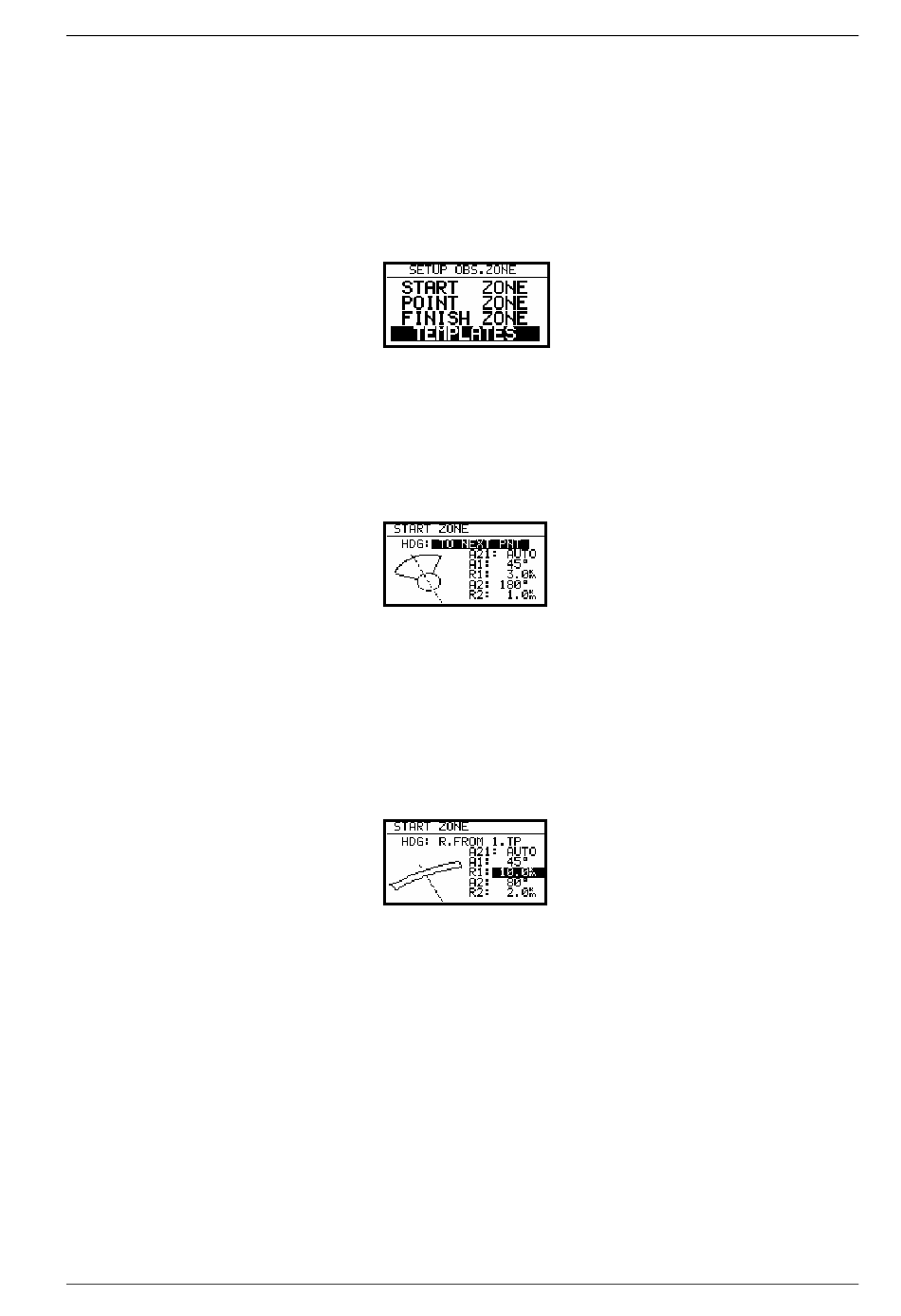

OBS. ZONE (Observations Zone)
Bei dieser Einstellung wird folgendes definiert:
•
Abflug (Start Zone)
•
Prozeduren über Wendepunkte (Point Zone)
•
Ziellinie (Finish Zone)
•
FAI-Sektor oder Zylinder-Direkteinstellungen (Templates)
START ZONE
Der Pilot kann beliebige Abflugprozeduren mittels zweier Winkel und zweier Radien realisieren.
(A1, A2, R1 und R2). HDG-Einstellung definiert die Orientierung wie folgt:
TO NEXT PNT: Zum nächsten Wendepunkt
R.FROM 1.TP:
Radius von der ersten Wende durch den Abflugpunkt (Bogensegment); hier ist A2 ohne Funktion,
Winkel A21 ist bei s.g. Methoden automatisch definiert und es sind keine Eingaben möglich.
FIXED VALUE: Frei einstellbar durch den Winkel A21
POINT ZONE
Die Logik ist völlig identisch wie bei der START ZONE, die HDG Einstellungen sind hier wie folgt:
•
SYMETRAL
:
•
TO PREV.PNT :
•
TO NEXT PNT :
•
TO START PNT:
•
FIXED VALUE :
Typische Kombination FAI Sektor und Zylinder.
Beispiel R.FROM 1.TP
Symmetrieachse zwischen den beiden Kurslinien, die durch den Wendepunkt laufen
Zum letzten Wendepunkt
Zum nächsten Wendepunkt
Zum Startpunkt
Frei wählbar
Seite 13
DX50 Feb. 2002
