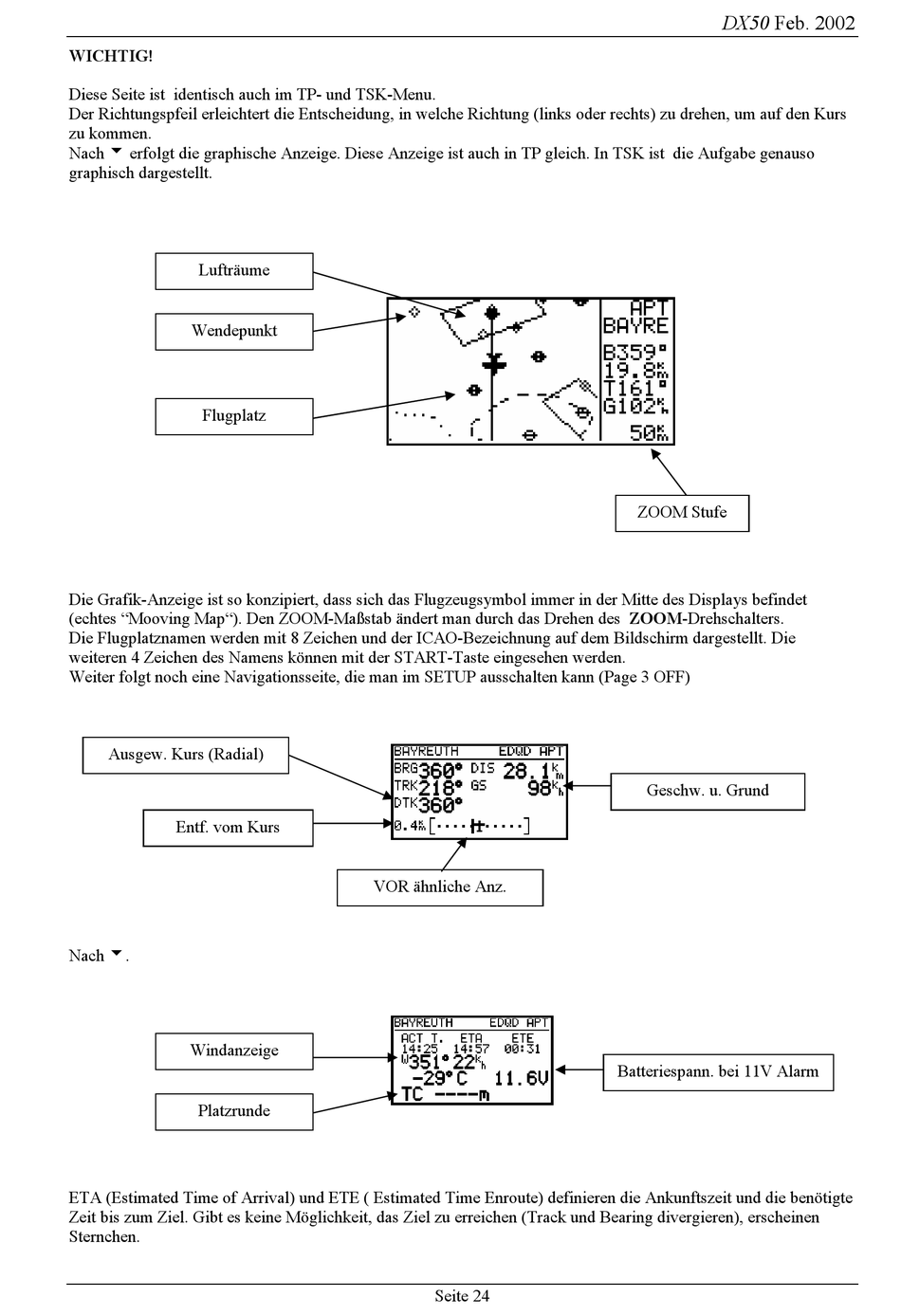

WICHTIG!
Diese Seite ist identisch auch im TP- und TSK-Menu.
Der Richtungspfeil erleichtert die Entscheidung, in welche Richtung (links oder rechts) zu drehen, um auf den Kurs
zu kommen.
Nach u erfolgt die graphische Anzeige. Diese Anzeige ist auch in TP gleich. In TSK ist die Aufgabe genauso
graphisch dargestellt.
Lufträume
Wendepunkt
Flugplatz
Die Grafik-Anzeige ist so konzipiert, dass sich das Flugzeugsymbol immer in der Mitte des Displays befindet
(echtes "Mooving Map"). Den ZOOM-Maßstab ändert man durch das Drehen des ZOOM-Drehschalters.
Die Flugplatznamen werden mit 8 Zeichen und der ICAO-Bezeichnung auf dem Bildschirm dargestellt. Die
weiteren 4 Zeichen des Namens können mit der START-Taste eingesehen werden.
Weiter folgt noch eine Navigationsseite, die man im SETUP ausschalten kann (Page 3 OFF)
Ausgew. Kurs (Radial)
Entf. vom Kurs
Nach u.
Windanzeige
Platzrunde
ETA (Estimated Time of Arrival) und ETE ( Estimated Time Enroute) definieren die Ankunftszeit und die benötigte
Zeit bis zum Ziel. Gibt es keine Möglichkeit, das Ziel zu erreichen (Track und Bearing divergieren), erscheinen
Sternchen.
VOR ähnliche Anz.
Seite 24
DX50 Feb. 2002
ZOOM Stufe
Geschw. u. Grund
Batteriespann. bei 11V Alarm
