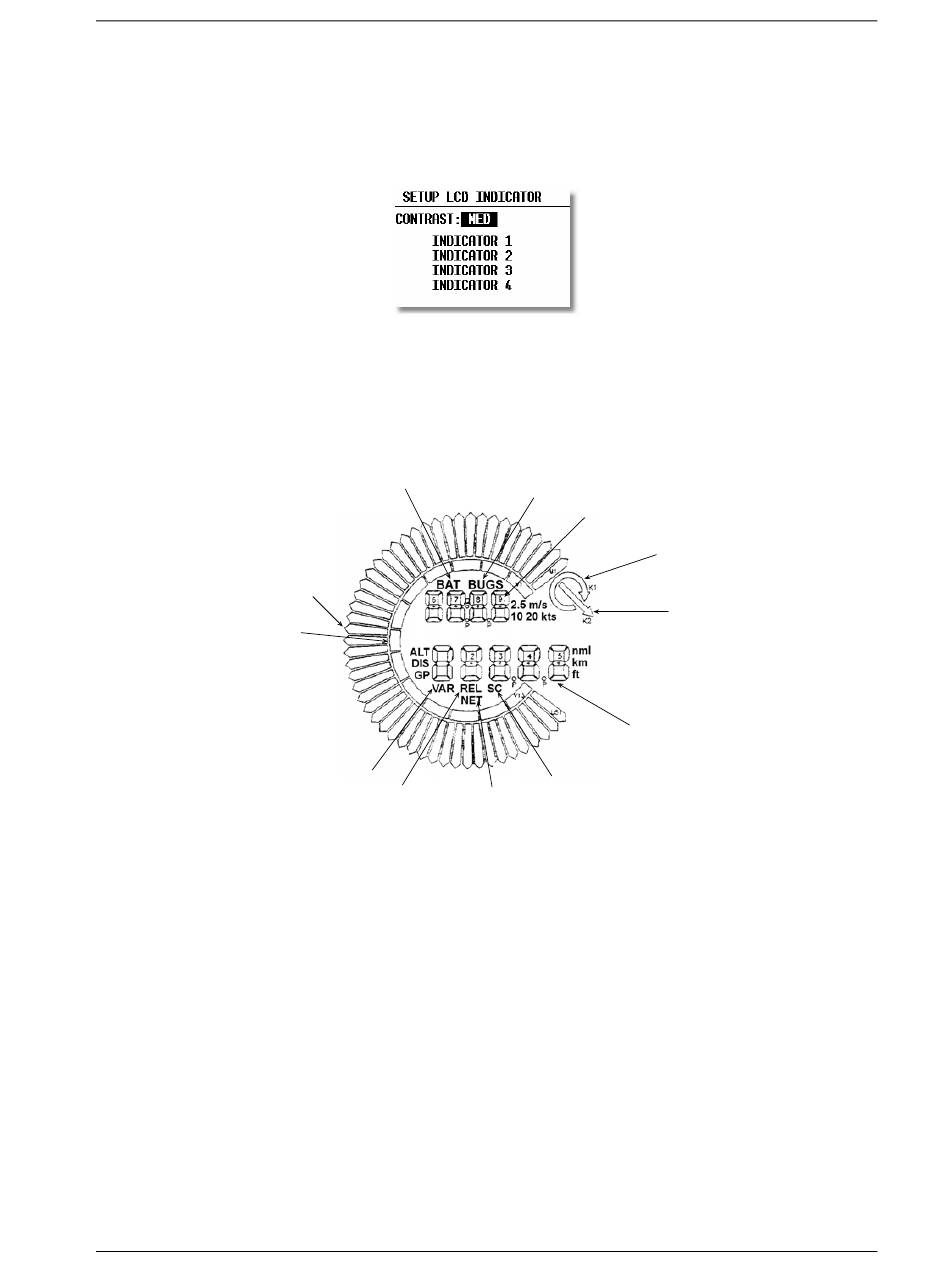

3.1.2.11 LCD IND. (LCD–Varioanzeige)
Es können bis zu 3 extern angeschlossene LCD–Varios (mit unterschiedlichen Anzeigenmöglichkeiten) an den
RS485–Bus angeschlossen werden. Die Varioanzeige INDICATOR 1 ist immer diejenige, die ins LX 7000-
Anzeige/Sensorteil eingebaut ist.
Die optimale Ablesbarkeit der Varioanzeigen wird mittels CONTRAST (MED,LOW und HIGH) erreicht.
Das Layout der Anzeige besteht aus Zeiger, zwei numerischen Anzeigen, und verschiedenen Symbolen.
SPEED
COMMAND
RING
•
Needle
•
SC Ring
•
Upper Number Display
•
Vario Mode Indicator
•
Lower Number Display
•
Netto
•
Relativ
•
SC
•
GP
Die Statusanzeigen (ALT, DIS, GP) sind von der momentanen Funktionen abhängig.
Die Anzeigen der Einheiten, wie z.B. km, sind von den eingestellten Einheiten gemäß Kapitel "UNITS" abhängig.
BAT ist bei Batterie-Spannung, unter 11V aktiv.
LOW BATTERY
INDICATOR
NEEDLE
NEEDLE
SHOWS
VARIO
NEEDLE
SHOWS
RELATIV
Varionadel
Sollfahrtanzeige (dauernd)
Nummerische Anzeige oben
Vario- oder Sollfahrtstatusanzeige
Nummerische Anzeige unten
Netto Vario (nur die Nadel beeinflusst)
Relativ Vario (nur die Nadel beeinflusst)
Sollfahrt ( nur die Nadel beeinflusst)
Endanflughöhendifferenz
BUGS
INDICATOR
UPPER
NUMBER
DISPLAY
VARIO MODE
INDICATOR
LOWER
NUMBER
DISPLAY
NEEDLE
NEEDLE
SHOWS
SHOWS
SPEED
NETTO
COMMAND
Seite 21
LX7000 Mar.2002
SPEED COMMAND
MODE INDICATOR
