2.1.3 Sektoreneinstellung (OBS. ZONE)
Die Einstellung der Sektoren bleibt normalerweise länger bestehen (z.B. für die DMSt-
Saison oder für die Dauer eines Wettbewerbes). Für die deklarierte Aufgabe können die
Sektoren völlig frei programmiert werden (also auch für die einzelnen Wendepunkte. Diese
Funktion wird für die sog AAT-Aufgaben benötigt (siehe Kapitel 2.2.2.3)

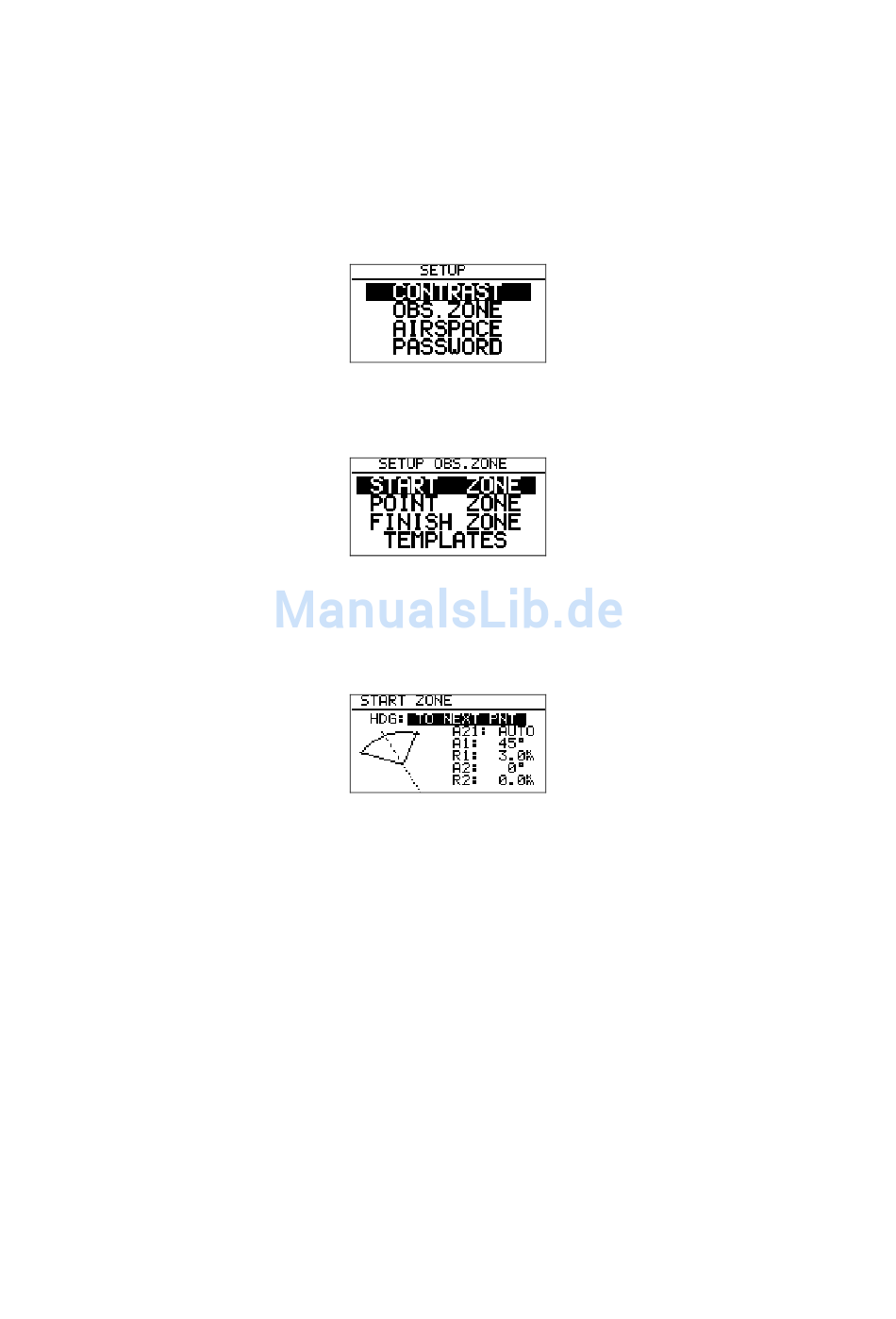

Die Einstellungsoption finden Sie im MAIN MENU unter SETUP. Wenn Sie hier mit
[ENTER] bestätigen erhalten Sie vier Menüpunkte
Wír wählen OBS. ZONE (die anderen Optionen werden in den Kapiteln 2.1.2 und 2.1.4
erklärt), man bekommt die folgenden Optionen:
2.1.3.1 START ZONE
Wir wollen nun einen Abflugsektor einstellen, dazu bestätigen wir mit [ENTER] den
Menüpunkt START ZONE. Wir erhalten folgendes Bild:
• HDG: bedeutet hier die Ausrichtung der Symmetrieachse des Sektors.
• A21:
ist der Kurs der Symmetrieachse (meist AUTO)
• A1:
ist der Sektorenhalbwinkel, also z.B. für einen Fotosektor steht hier 45
• R1:
ist die Ausdehnung des Sektors (Radius), z.B. für den FAI-Fotosektor stehen
hier 3km
• A2:
wie A1, dient der Erstellung kombinierter Sektoren
• R2:
wie R1, dient ebenfalls der Einstellung kombinierter Sektoren
Das klingt komplizierter als es ist, ein paar Beispiele werden das aber schnell ver-
deutlichen.
Beispiel 1:
Standardmäßig voreingestellt ist der 90
NEXT POINT". Der Abflugsektor ist somit symmetrisch um den Kurs zum ersten Wende-
punkt angeordnet.
A21 steht auf AUTO, das ist auch klar, da der Kurs der Symmetrieachse des Abflugsektors
mit dem Kurs zum ersten Wendepunkt identisch ist. Wenn der Wert A21 auf AUTO steht,
kann er auch nicht angewählt und verändert werden.
LX20 Handbuch. Version 5.2, November 2003
0
-FAI-Fotosektor, das heißt bei HDG steht „TO
