Montage

Leistungsteil

Das Leistungssteuergerät darf nur außerhalb
der Kabine zugänglich montiert werden. Als
Montageort wählen Sie zweckmäßigerweise
die Kabinenaußenwand oder die Kabinende-
cke. Sind bereits Leerrohre für die elektrischen
Installationen vorhanden, ist die Position des
Leistungssteuergerätes durch diese vorbe-
stimmt. Zur Montage verfahren Sie bitte nach
folgender Anweisung:

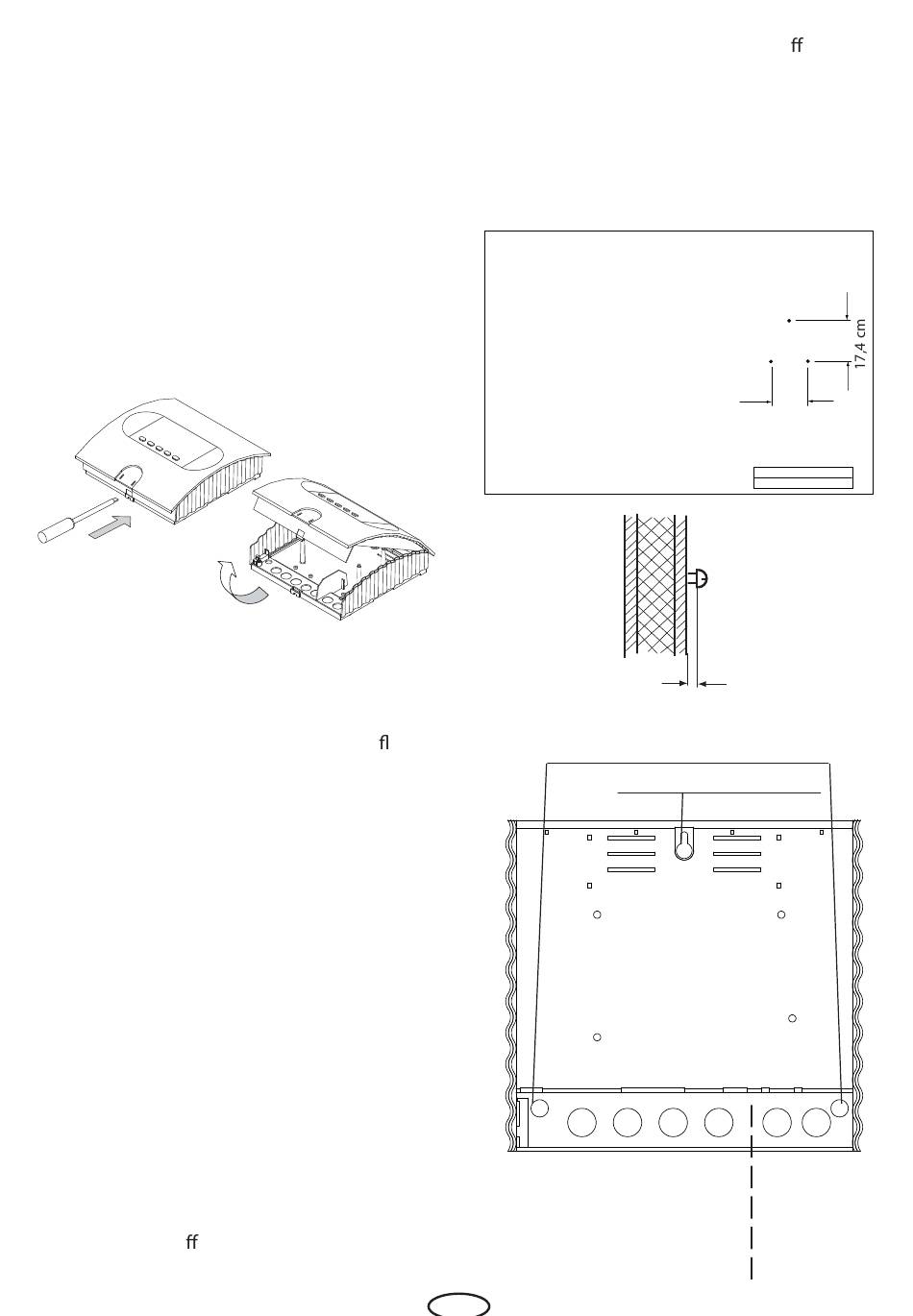

1. Nehmen Sie die Abdeckung des Leistungs-
teils ab. Dazu drücken Sie mit einem achen
Schraubenzieher die Befestigungsnase nach
innen und ziehen Sie das Gehäuse-Oberteil
durch Schwenken nach oben ab (Abb. 1).
Die Bohrungen Ø 5 mm für die mitgeliefer-
ten Holzschrauben 4 x 20 mm werden ent-
sprechend den in Abb. 2 angegebenen Ma-
ßen angebracht.
2. In das obere mittlere Loch drehen Sie eine
der Holzschrauben. An dieser Schraube wird
das Leistungsteil eingehängt. Lassen Sie zu
diesem Zweck die Schraube ca. 3 mm he-
rausstehen (Abb. 3).
3. Das Leistungsteil in die 3 mm he-
rausstehende Schraube
re Befestigungsloch
Setzen Sie die mitgelieferten Gummitül-
len in die Ö nungen an der Gehäuse-
rückwand ein und führen Sie dann die
6
Abb. 1
in das obe-
einhängen.
D
Anschlusskabel durch diese Ö nungen.
Schrauben Sie das Gehäuseunterteil in den
beiden unteren Bohrungen fest an die Kabi-
nenwand oder Kabinendecke (Abb. 4).
1.
Wand oder Decke
Abb. 2
Befestigungslöcher
oberes Befestigungsloch
Durchführungen für:
Netzzuleitung
IR-Strahler /
IR Heizfolien
Lampe
19 cm
Abb. 3
3
Durchfüh-
rung für Füh-
lerleitungen
Abb. 4
