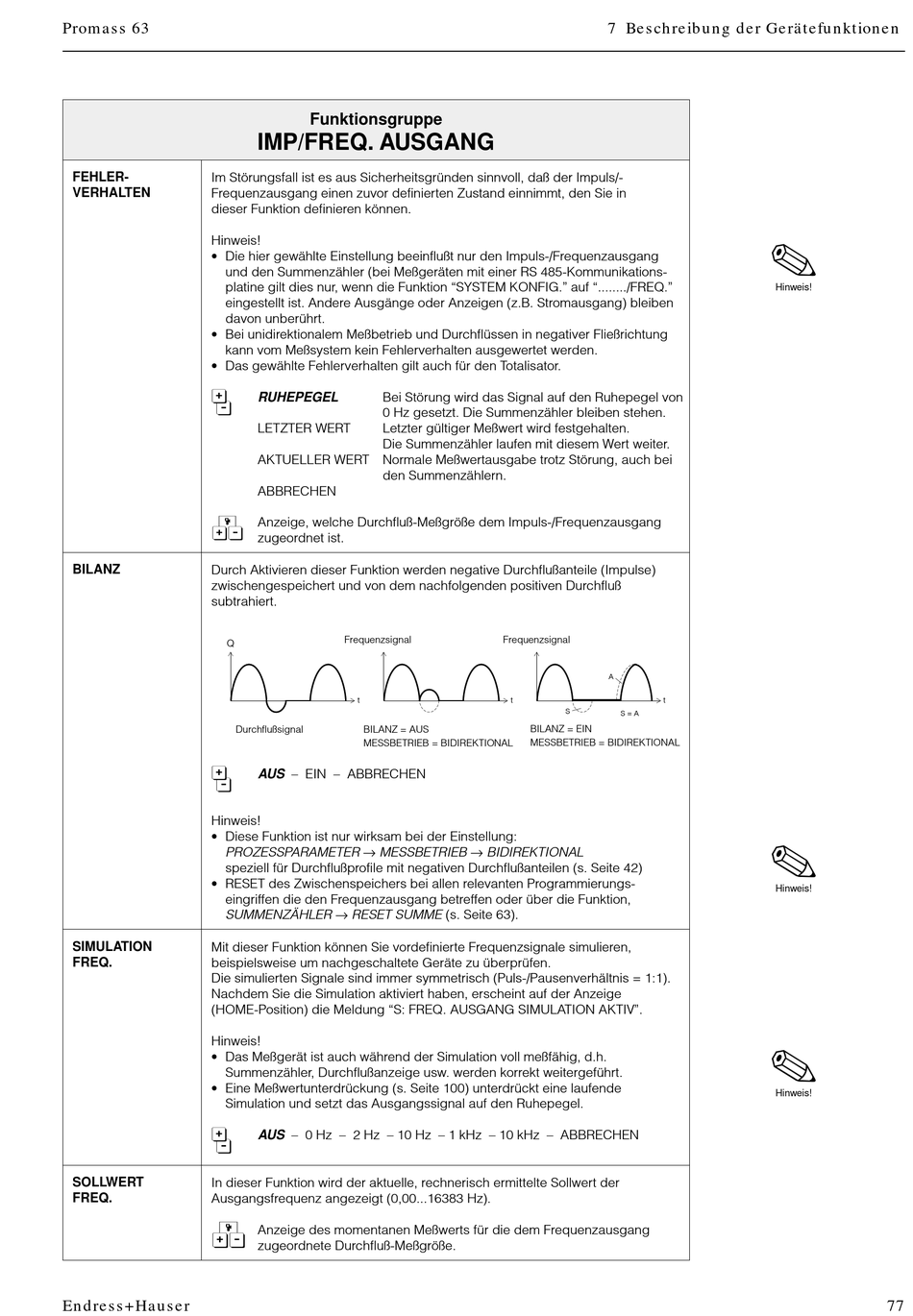

Endress+Hauser promass 63 Betriebsanleitung Seite 77

Promass 63
FEHLER- Im Störungsfall ist es aus Sicherheitsgründen sinnvoll, daß der Impuls/-
VERHALTEN
Frequenzausgang einen zuvor definierten Zustand einnimmt, den Sie in
dieser Funktion definieren können.
Hinweis!
• Die hier gewählte Einstellung beeinflußt nur den Impuls-/Frequenzausgang
und den Summenzähler (bei Meßgeräten mit einer RS 485-Kommunikations-
platine gilt dies nur, wenn die Funktion "SYSTEM KONFIG." auf "......../FREQ."
eingestellt ist. Andere Ausgänge oder Anzeigen (z.B. Stromausgang) bleiben
davon unberührt.
• Bei unidirektionalem Meßbetrieb und Durchflüssen in negativer Fließrichtung
kann vom Meßsystem kein Fehlerverhalten ausgewertet werden.
• Das gewählte Fehlerverhalten gilt auch für den Totalisator.
6
7
BILANZ
Durch Aktivieren dieser Funktion werden negative Durchflußanteile (Impulse)
zwischengespeichert und von dem nachfolgenden positiven Durchfluß
subtrahiert.
Q
6
Hinweis!
• Diese Funktion ist nur wirksam bei der Einstellung:
PROZESSPARAMETER → MESSBETRIEB → BIDIREKTIONAL
speziell für Durchflußprofile mit negativen Durchflußanteilen (s. Seite 42)
• RESET des Zwischenspeichers bei allen relevanten Programmierungs-
eingriffen die den Frequenzausgang betreffen oder über die Funktion,
SUMMENZÄHLER → RESET SUMME (s. Seite 63).
SIMULATION
Mit dieser Funktion können Sie vordefinierte Frequenzsignale simulieren,
FREQ. beispielsweise um nachgeschaltete Geräte zu überprüfen.
Die simulierten Signale sind immer symmetrisch (Puls-/Pausenverhältnis = 1:1).
Nachdem Sie die Simulation aktiviert haben, erscheint auf der Anzeige
(HOME-Position) die Meldung "S: FREQ. AUSGANG SIMULATION AKTIV".
Hinweis!
• Das Meßgerät ist auch während der Simulation voll meßfähig, d.h.
Summenzähler, Durchflußanzeige usw. werden korrekt weitergeführt.
• Eine Meßwertunterdrückung (s. Seite 100) unterdrückt eine laufende
Simulation und setzt das Ausgangssignal auf den Ruhepegel.
6
SOLLWERT In dieser Funktion wird der aktuelle, rechnerisch ermittelte Sollwert der
FREQ.
Ausgangsfrequenz angezeigt (0,00...16383 Hz).
7
Endress+Hauser
Funktionsgruppe
IMP/FREQ. AUSGANG
RUHEPEGEL Bei Störung wird das Signal auf den Ruhepegel von
0 Hz gesetzt. Die Summenzähler bleiben stehen.
LETZTER WERT Letzter gültiger Meßwert wird festgehalten.
Die Summenzähler laufen mit diesem Wert weiter.
AKTUELLER WERT Normale Meßwertausgabe trotz Störung, auch bei
den Summenzählern.
ABBRECHEN
Anzeige, welche Durchfluß-Meßgröße dem Impuls-/Frequenzausgang
zugeordnet ist.
Frequenzsignal
t
Durchflußsignal BILANZ = AUS
MESSBETRIEB = BIDIREKTIONAL
AUS – EIN – ABBRECHEN
AUS – 0 Hz – 2 Hz – 10 Hz – 1 kHz – 10 kHz – ABBRECHEN
Anzeige des momentanen Meßwerts für die dem Frequenzausgang
zugeordnete Durchfluß-Meßgröße.
7 Beschreibung der Gerätefunktionen
Frequenzsignal
A
t t
S
S = A
BILANZ = EIN
MESSBETRIEB = BIDIREKTIONAL
Hinweis!
Hinweis!
Hinweis!
77
