Endress+Hauser promass 63 Betriebsanleitung Seite 73

Promass 63

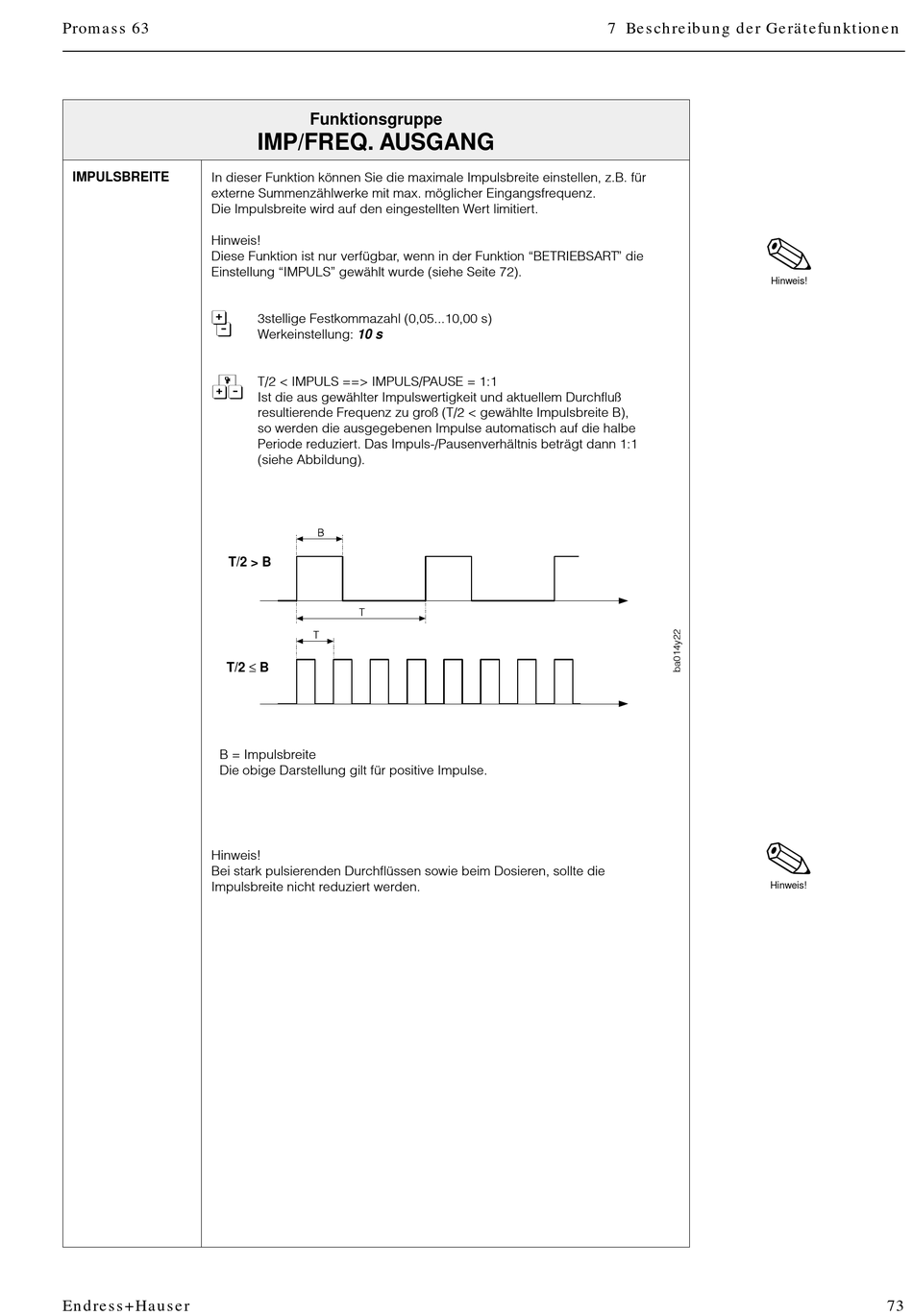

IMPULSBREITE In dieser Funktion können Sie die maximale Impulsbreite einstellen, z.B. für
externe Summenzählwerke mit max. möglicher Eingangsfrequenz.
Die Impulsbreite wird auf den eingestellten Wert limitiert.
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion "BETRIEBSART" die
Einstellung "IMPULS" gewählt wurde (siehe Seite 72).
6
7
T/2 > B
T/2 ≤ B
B = Impulsbreite
Die obige Darstellung gilt für positive Impulse.
Hinweis!
Bei stark pulsierenden Durchflüssen sowie beim Dosieren, sollte die
Impulsbreite nicht reduziert werden.
Endress+Hauser
Funktionsgruppe
IMP/FREQ. AUSGANG
3stellige Festkommazahl (0,05...10,00 s)
Werkeinstellung: 10 s
T/2 < IMPULS ==> IMPULS/PAUSE = 1:1
Ist die aus gewählter Impulswertigkeit und aktuellem Durchfluß
resultierende Frequenz zu groß (T/2 < gewählte Impulsbreite B),
so werden die ausgegebenen Impulse automatisch auf die halbe
Periode reduziert. Das Impuls-/Pausenverhältnis beträgt dann 1:1
(siehe Abbildung).
7 Beschreibung der Gerätefunktionen
Hinweis!
Hinweis!
73
