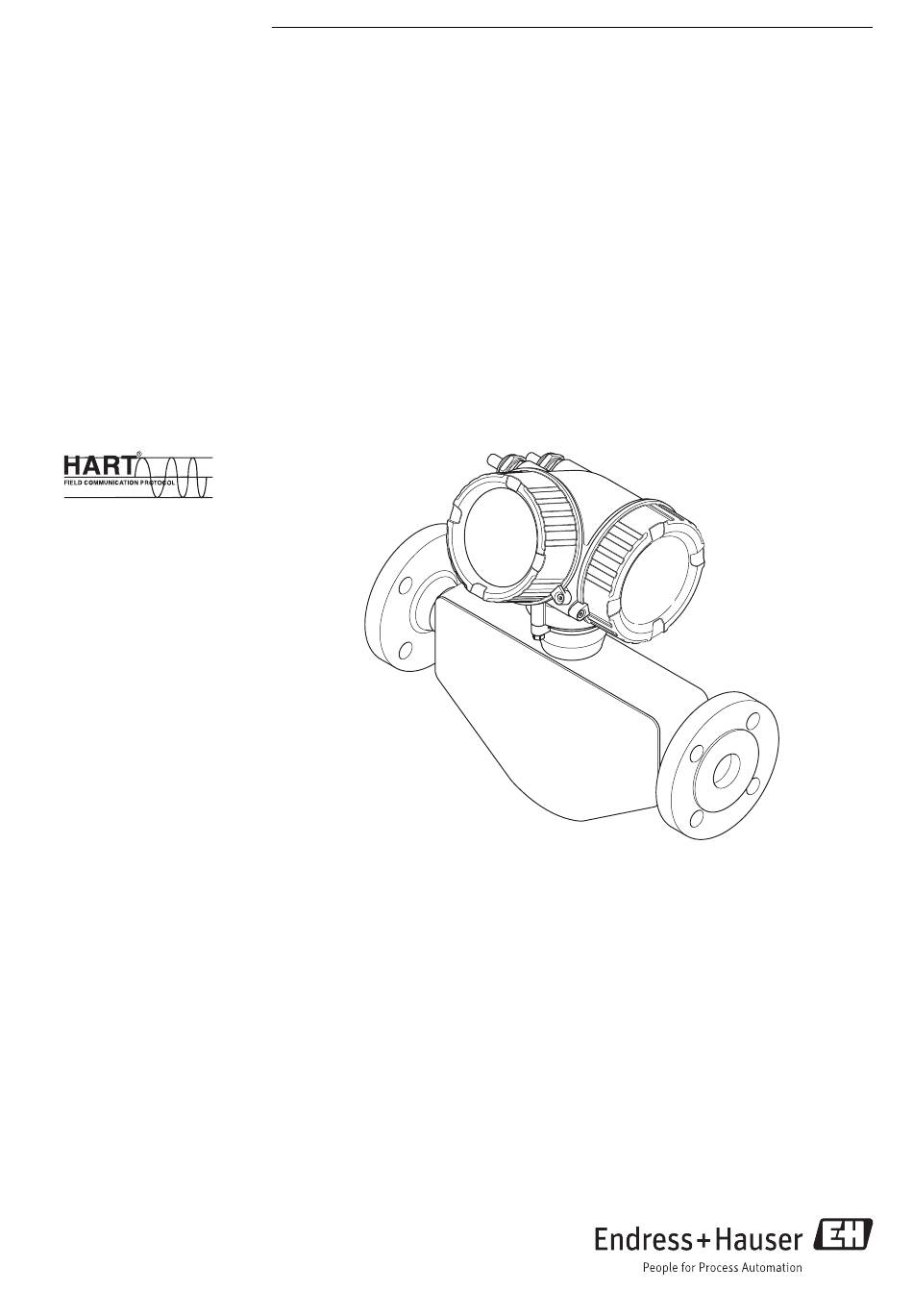

Seite 1 Products Solutions Services BA01027D/06/DE/16.15 71289135 Gültig ab Version 01.04.zz (Gerätefirmware) Betriebsanleitung Proline Promass E 200 HART Coriolis-Durchflussmessgerät...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Proline Promass E 200 HART Inhaltsverzeichnis Inhaltsverzeichnis 6.2.3 Messgerät montieren ... . Hinweise zum Dokument ... . 6 6.2.4 Messumformergehäuse drehen ..24 Dokumentfunktion .
Seite 4 13.2 Mess- und Prüfmittel ....122 10.5.3 Weitere Anzeigenkonfigurationen 13.3 Endress+Hauser Dienstleistungen ..durchführen ....87 10.5.4 Administration konfigurieren .
Seite 5 Proline Promass E 200 HART Inhaltsverzeichnis 16.12 Zertifikate und Zulassungen ... . . 147 16.13 Anwendungspakete ....148 16.14 Zubehör .
Seite 6: Hinweise Zum Dokument
Hinweise zum Dokument Proline Promass E 200 HART Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7: Symbole Für Informationstypen
Teil des Lieferumfangs!) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode Endress+Hauser...
Seite 8: Standarddokumentation
Eingetragene Marke der HART Communication Foundation, Austin, USA TRI-CLAMP ® Eingetragene Marke der Firma Ladish & Co., Inc., Kenosha, USA Applicator ® , FieldCare ® , Field Xpert , HistoROM ® , Heartbeat Technology Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe Endress+Hauser...
Seite 9: Grundlegende Sicherheitshin
Proline Promass E 200 HART Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht ‣ Vom Anlagenbetreiber autorisiert ‣...
Seite 10: Restrisiken
Proline Promass E 200 HART Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11: It-Sicherheit
Proline Promass E 200 HART Grundlegende Sicherheitshinweise Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformi- tätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress +Hauser diesen Sachverhalt.
Seite 12: Produktbeschreibung
Produktbeschreibung Proline Promass E 200 HART Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau A0014056  1 Wichtige Komponenten eines Messgeräts Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen Messumformergehäuse (inkl. integriertes HistoROM)
Seite 13: Warenannahme Und Produktidenti
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  13. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung:...
Seite 14: Messumformer-Typenschild
Warenannahme und Produktidentifizierung Proline Promass E 200 HART 4.2.1 Messumformer-Typenschild 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Patents Date: 322540-0001 A0013906  2 Beispiel für ein Messumformer-Typenschild Herstellungsort Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext.
Seite 15: Messaufnehmer-Typenschild
Proline Promass E 200 HART Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild 3 4 5 6 Order code: Ser. no.: Ext. ord. cd.: Size: Ptest = Material: 0044 Patents Date: 322541-0000 13 14 A0013907  3 Beispiel für ein Messaufnehmer-Typenschild Herstellungsort Name des Messaufnehmers Bestellcode (Order code) Seriennummer (Ser.
Seite 16: Symbole Auf Messgerät
Warenannahme und Produktidentifizierung Proline Promass E 200 HART 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
Seite 17: Lagerung Und Transport
Proline Promass E 200 HART Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: • Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. • Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzun- gen im Messrohr.
Seite 18: Messgeräte Mit Hebeösen
Lagerung und Transport Proline Promass E 200 HART 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 19: Montage
Proline Promass E 200 HART Montage Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erfor- derlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 6.1.1 Montageposition Montageort Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: •...
Seite 20: Einbaulage
Montage Proline Promass E 200 HART Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung).
Seite 21: Anforderungen Aus Umgebung Und Prozess
Proline Promass E 200 HART Montage Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen →  21. A0015597 A0015598 Einbaumaße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"...
Seite 22: Beheizung
Montage Proline Promass E 200 HART HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! ‣ Maximale Isolationshöhe beim Messumformerhals beachten, so dass der Messumfor- merkopf komplett freibleibt. mm (in) A0016749 Beheizung HINWEIS Überhitzung der Messelektronik durch zu hohe Umgebungstemperatur! ‣ Maximal zulässige Umgebungstemperatur für den Umformer einhalten →  21.
Seite 23: Spezielle Montagehinweise
Proline Promass E 200 HART Montage 6.1.3 Spezielle Montagehinweise Berstscheibe Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behindert wird. Die Lage der Berstscheibe ist durch einen darauf angebrachten Aufkleber gekenn- zeichnet. Ein Auslösen der Berstscheibe zerstört den Aufkleber und ist somit optisch kon- trollierbar.
Seite 24: Messgerät Vorbereiten
Montage Proline Promass E 200 HART 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen. 2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen. 3. Wenn vorhanden: Transportschutz der Berstscheibe entfernen. 4. Aufkleber auf dem Elektronikraumdeckel entfernen. 6.2.3 Messgerät montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣...
Seite 25: Montagekontrolle
Proline Promass E 200 HART Montage 3 mm A0013905 1. Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel lösen. 2. Elektronikraumdeckel vom Messumformergehäuse abschrauben. 3. Optional: Anzeigemodul mit leichter Drehbewegung herausziehen. 4. Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45° in jede Richtung.
Seite 26: Elektrischer Anschluss
Elektrischer Anschluss Proline Promass E 200 HART Elektrischer Anschluss Das Messgerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Mess- gerät einen Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung leicht vom Netz getrennt werden kann. Anschlussbedingungen 7.1.1 Benötigtes Werkzeug •...
Seite 27: Klemmenbelegung
Proline Promass E 200 HART Elektrischer Anschluss 7.1.3 Klemmenbelegung Messumformer Anschlussvariante 4-20 mA HART mit weiteren Ausgängen A0013570 A0018161 Maximale Anzahl an Klemmen, ohne integrierten Über- Maximale Anzahl an Klemmen, mit integriertem spannungsschutz Überspannungsschutz Ausgang 1 (passiv): Versorgungsspannung und Signalübertragung Ausgang 2 (passiv): Versorgungsspannung und Signalübertragung...
Seite 28: Messgerät Vorbereiten
Elektrischer Anschluss Proline Promass E 200 HART Bürde Bürde beim Stromausgang: 0…500 Ω, abhängig von der externen Versorgungsspannung des Speisegeräts Berechnung der maximalen Bürde Um eine ausreichende Klemmenspannung am Gerät sicherzustellen, muss abhängig von der Versorgungsspannung des Speisegeräts (U ) die maximale Bürde (R ) inklusive Lei- tungswiderstand eingehalten werden.
Seite 29: Messgerät Anschließen
Proline Promass E 200 HART Elektrischer Anschluss Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten. ‣ Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex- Dokumentation beachten.
Seite 30: Potenzialausgleich Sicherstellen
Elektrischer Anschluss Proline Promass E 200 HART Kabel entfernen 3 (0.12) mm (in) A0013835 ‣ Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken und gleichzeitig das Kabelende aus der Klemme ziehen.
Seite 31 Proline Promass E 200 HART Elektrischer Anschluss Impuls-/Frequenzausgang – – 12345 A0016801  8 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  132 Schaltausgang A0016802  9 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →...
Seite 32: Hart-Eingang
Elektrischer Anschluss Proline Promass E 200 HART HART-Eingang 4...20 mA – – – – – – A0016029  10 Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus" Automatisierungssystem mit HART-Ausgang (z.B. SPS) Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten →  28 Speisetrenner für Spannungsversorgung (z.B.
Seite 33: Anschlusskontrolle
Proline Promass E 200 HART Elektrischer Anschluss Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?  Erfüllen die verwendeten Kabel die Anforderungen ?  Sind die montierten Kabel von Zug entlastet?  Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser- ...
Seite 34: Bedienungsmöglichkeiten
Bedienungsmöglichkeiten Proline Promass E 200 HART Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0015607 Vor-Ort-Bedienung via Anzeigemodul Computer mit Bedientool (z.B. FieldCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Communicator 475 Automatisierungssystem (z.B. SPS) Endress+Hauser...
Seite 35: Aufbau Und Funktionsweise Des Bedienmenüs
Proline Promass E 200 HART Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht mit Menüs und Parametern Bedienmenü für Bediener und Instandhalter Language Betrieb Language Parameter 1 Parameter n Untermenü 1 Untermenü n Setup Messstellenbezeichnung Wizard 1 / Parameter 1...
Seite 36: Bedienphilosophie
Bedienungsmöglichkeiten Proline Promass E 200 HART 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Language aufgabenorientiert Rolle "Bediener", "Instandhalter"...
Seite 37: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Proline Promass E 200 HART Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8.3.1 Betriebsanzeige X X X X X X X 1120.50 kg/h A0016501 Betriebsanzeige Messstellenbezeichnung Statusbereich Anzeigebereich für Messwerte (4-zeilig) Bedienelemente →  42 Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: •...
Seite 38: Navigieransicht
Bedienungsmöglichkeiten Proline Promass E 200 HART Temperatur Summenzähler  Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird. Ausgang  Über die Messkanalnummer wird angezeigt, welcher der beiden Stromausgänge dar- gestellt wird. Messkanalnummern Symbol Bedeutung Messkanal 1...4 Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Messgrößentyps vorhanden sind...
Seite 39: Verriegelung
Proline Promass E 200 HART Bedienungsmöglichkeiten / ../ Anzeige Zu den Menü-Anzeigesymbolen: Abschnitt "Anzeigebereich" →  39 Statusbereich Im Statusbereich der Navigieransicht rechts oben erscheint: • Im Untermenü – Der Direktzugriffscode auf den annavigierten Parameter (z.B. 0022-1) – Wenn ein Diagnoseereignis vorliegt: Diagnoseverhalten und Statussignal •...
Seite 40: Wizard-Bedienung
Bedienungsmöglichkeiten Proline Promass E 200 HART Wizard-Bedienung Symbol Bedeutung Wechselt zum vorherigen Parameter. Bestätigt den Parameterwert und wechselt zum nächsten Parameter. Öffnet die Editieransicht des Parameters. 8.3.3 Editieransicht Zahleneditor Texteditor A0013941 A0013999 Editieransicht Anzeigebereich der eingegebenen Werte Eingabemaske Bedienelemente →  42...
Seite 41: Texteditor
Proline Promass E 200 HART Bedienungsmöglichkeiten Texteditor Symbol Bedeutung Umschalten • Zwischen Groß- und Kleinbuchstaben • Für die Eingabe von Zahlen • Für die Eingabe von Sonderzeichen Auswahl der Buchstaben von A...Z. ABC _ … Auswahl der Buchstaben von a...z.
Seite 42: Bedienelemente
Bedienungsmöglichkeiten Proline Promass E 200 HART 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts).
Seite 43 Proline Promass E 200 HART Bedienungsmöglichkeiten • Setup • Datensicherung Anzeige • Simulation Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. 2 s auf  drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup 20.50 Datensicher.Anz. Simulation...
Seite 44: Navigieren Und Aus Liste Wählen
Bedienungsmöglichkeiten Proline Promass E 200 HART 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 45: Hilfetext Aufrufen
Proline Promass E 200 HART Bedienungsmöglichkeiten Der Direktzugriffscode besteht aus einer 4-stelligen Nummer und der Kanalnummer, die den Kanal einer Prozessgröße identifiziert: z.B. 0914-1. Dieser erscheint während der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 0914-2 A0017223 Direktzugriffscode Bei der Eingabe des Direktzugriffscodes folgende Punkte beachten: •...
Seite 46: Parameter Ändern
Bedienungsmöglichkeiten Proline Promass E 200 HART 8.3.9 Parameter ändern Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  40, zur Erläuterung der Bedienelemente →  42 Beispiel: Die Messstellenbezeichnung im Parameter "Tag description" von 001-FT-101 auf 001-FT-102 ändern...
Seite 47: Schreibschutz Aufheben Via Freigabecode
Proline Promass E 200 HART Bedienungsmöglichkeiten ode definiert. Dieser schützt die Gerätekonfiguration via Vor-Ort-Anzeige vor unerlaubtem Zugriff . Zugriffsrechte auf Parameter Anwenderrolle Lesezugriff Schreibzugriff Ohne Freigabecode Mit Freigabecode Ohne Freigabecode Mit Freigabecode (ab Werk) (ab Werk) Bediener   ...
Seite 48: Zugriff Auf Bedienmenü Via Bedientool
Bedienungsmöglichkeiten Proline Promass E 200 HART Tastenverriegelung ausschalten ‣ Die Tastenverriegelung ist eingeschaltet. Die Tasten  +  +  gleichzeitig drücken.  Auf der Anzeige erscheint die Meldung Tastensperre aus: Die Tastenverriegelung ist ausgeschaltet. Vor-Ort-Bedienung mit Touch-Control (Anzeigemodul SD03) Anzeigemodul SD03: Bestellmerkmal "Anzeige;...
Seite 49: Bedientool Anschließen
Computer mit Bedientool (z.B. FieldCare, AMS Device Manager, SIMATIC PDM) Commubox FXA195 (USB) Field Xpert SFX350 oder SFX370 VIATOR Bluetooth-Modem mit Anschlusskabel Messumformer Via Service-Schnittstelle (CDI) A0014019 Service-Schnittstelle (CDI = Endress+Hauser Common Data Interface) des Messgeräts Commubox FXA291 Computer mit Bedientool "FieldCare" mit COM DTM "CDI Communication FXA291" Endress+Hauser...
Seite 50: Field Xpert Sfx350, Sfx370
8.4.3 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 51: Ams Device Manager
Proline Promass E 200 HART Bedienungsmöglichkeiten Bedienoberfläche Xxxxxx/…/…/ Gerätename: Xxxxxxx kg/h Massefluss: 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Xxxxxx Masseflusseinheit: kg/h Zugriffsrechte Bediensoftware Instandhalter Volumenflusseinheit: m /h ³ Betrieb – Setup Messstellenbezeichnung Xxxxxx – Systemeinheiten Masseflusseinheit kg/h...
Seite 52: Field Communicator 475
Bedienungsmöglichkeiten Proline Promass E 200 HART 8.4.6 Field Communicator 475 Funktionsumfang Industrie-Handbediengerät von Emerson Process Management für die Fernparametrie- rung und Messwertabfrage via HART-Protokoll. Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben →  53 Endress+Hauser...
Seite 53: Systemintegration
Proline Promass E 200 HART Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.04.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild →  14 • Parameter Parameter Firmwareversion Menü "Diagnose" → Geräteinformation → Firmware- version Freigabedatum Firmware-Version 06.2015...
Seite 54: Weitere Einstellungen
Systemintegration Proline Promass E 200 HART Die Zuordnung der Messgrößen zu den dynamischen Variablen lässt sich via Vor-Ort- Bedienung und Bedientool mithilfe folgender Parameter verändern und frei zuordnen: • Experte → Kommunikation → HART-Ausgang → Zuordnung PV • Experte → Kommunikation → HART-Ausgang → Zuordnung SV •...
Seite 55 Proline Promass E 200 HART Systemintegration Burst-Variable 0 Burst-Variable 1 Burst-Variable 2 Burst-Variable 3 Burst-Variable 4 Burst-Variable 5 Burst-Variable 6 Burst-Variable 7 Burst-Triggermodus Burst-Triggerwert Min. Updatezeit Max. Updatezeit Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Burst-Modus 1…3 HART-Burst-Modus für die Burst-Nachricht •...
Seite 56 Systemintegration Proline Promass E 200 HART Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Burst-Variable 0 Bei HART-Kommando 9 und 33: HART- • Massefluss Massefluss Gerätevariable oder Prozessgröße der Burst- • Volumenfluss Variable zuordnen. • Normvolumenfluss • Dichte • Normdichte • Temperatur • Trägerrohrtemperatur •...
Seite 57: Inbetriebnahme
Proline Promass E 200 HART Inbetriebnahme Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  25 • Checkliste "Anschlusskontrolle" →  33 10.2 Messgerät einschalten ‣...
Seite 58: Messstellenbezeichnung Festlegen
Inbetriebnahme Proline Promass E 200 HART X X X X X X X 20.50 0104-1 Hauptmenü Language Deutsch Betrieb Setup Hauptmenü Betrieb Setup Diagnose / ../Setup Messstoffwahl XXXXXXXXX XXXXXXXXX A0014007-DE  15 Am Beispiel der Vor-Ort-Anzeige Übersicht zu den Wizards im Menü "Setup"...
Seite 59: Navigation
Proline Promass E 200 HART Inbetriebnahme XXXXXXXXX A0013375  16 Kopfzeile der Betriebsanzeige mit Messstellenbezeichnung Messstellenbezeichnung Wie viele Zeichen angezeigt werden, ist abhängig von den verwendeten Zeichen. Eingabe der Messstellenbezeichnung im Bedientool "FieldCare" →  51 Navigation Menü "Setup" → Messstellenbezeichnung Parameterübersicht mit Kurzbeschreibung...
Seite 60: Messstoff Auswählen Und Einstellen
Inbetriebnahme Proline Promass E 200 HART 10.4.2 Messstoff auswählen und einstellen Der Wizard Messstoffwahl führt den Anwender systematisch durch alle Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoff wählen Verlauf des Wizards Messstoff wählen...
Seite 61: Systemeinheiten Einstellen
Proline Promass E 200 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Referenz-Schallgeschwindigkeit In Parameter Gasart wählen Schallgeschwindigkeit vom Gas 1…99 999,9999 m/s 331,5 m/s ist die Option Andere ausge- bei 0 °C (32 °F) eingeben. wählt. Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen...
Seite 62 Inbetriebnahme Proline Promass E 200 HART Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Masseflusseinheit Einheit für Massefluss wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/h Auswirkung • lb/min Die gewählte Einheit gilt für: • Ausgang • Schleichmenge • Simulationswert Prozessgröße Masseeinheit Einheit für Masse wählen.
Seite 63 Proline Promass E 200 HART Inbetriebnahme Parameter Beschreibung Auswahl Werkseinstellung Längeneinheit Einheit für Längenmaß der Nennweite wäh- Einheiten-Auswahlliste Abhängig vom Land: len. • mm • in Druckeinheit Einheit für Rohrdruck wählen. Einheiten-Auswahlliste Abhängig vom Land: • bar a Auswirkung • psi a Die Einheit wir übernommen von:...
Seite 64: Stromausgang Konfigurieren
Inbetriebnahme Proline Promass E 200 HART 10.4.4 Stromausgang konfigurieren Der Wizard "Stromausgang 1…2" führt den Anwender systematisch durch alle Parame- ter, die für die Konfiguration des jeweiligen Stromausgangs eingestellt werden müssen. Navigation Menü "Setup" → Stromausgang 1…2 Verlauf des Wizards...
Seite 65 Proline Promass E 200 HART Inbetriebnahme Normvolumenfluss Normdichte Normvolumenfluss- Berechnung Berechnete Feste Normdichte Normdichte Linearer Ausdehnungs- Feste Normdichte koeffizient Quadratischer Ausdehnungs- koeffizient Referenz- temperatur Strombereich 4...20 mA Fester 4...20 mA US 4...20 mA NAMUR Stromwert 4 mA-Wert 20 mA-Wert Fehlerverhalten Min.
Seite 66 Inbetriebnahme Proline Promass E 200 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Stromausgang – Prozessgröße für Stromaus- • Aus Massefluss gang wählen. • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Trägerrohrtempe- ratur •...
Seite 67: Impuls-/Frequenz-/Schaltausgang Konfigurieren
Proline Promass E 200 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Fehlerverhalten In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. Max. Stromausgang (→  66) ist alarm festlegen. • Max. eine der folgenden Optionen • Letzter gültiger ausgewählt: Wert • Massefluss •...
Seite 68: Verlauf Des Wizards Für Impulsausgang
Inbetriebnahme Proline Promass E 200 HART Impulsausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang Verlauf des Wizards für Impulsausgang Betriebsart Impuls Zuord. Impuls Normvolumen- Massefluss Volumenfluss fluss Normvolumen- fluss Feste Berech. Normdichte Normdich. Feste Lin. Ausd.koeff. Normdichte Quad. Ausd.koeff Referenztemp. Impulswertigkeit...
Seite 69 Proline Promass E 200 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Normvolumenfluss-Berechnung – Normdichte für Berechnung • Feste Normdichte Berechnete Norm- des Normvolumenflusses wäh- • Berechnete Norm- dichte len. dichte Feste Normdichte In Parameter Normvolumen- Festen Wert für Normdichte Positive Gleitkomma-...
Seite 70 Inbetriebnahme Proline Promass E 200 HART Frequenzausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang Verlauf des Wizards für Frequenzausgang Betriebsart Frequenz Zuord. Frequenz Volumenfluss Dichte Temperatur Normvol.fluss Normdichte Massefluss Anfangsfrequenz Endfrequenz Wert Anfangfreq. Wert Endfreq. Fehlerverhalten Aktueller Wert Def. Wert 0 Hz...
Seite 71 Proline Promass E 200 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus (→...
Seite 72 Inbetriebnahme Proline Promass E 200 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Messwert für Anfangsfrequenz In Parameter Zuordnung Fre- Messwert für Anfangsfrequenz Gleitkommazahl mit Abhängig von Land quenzausgang (→  71) ist eingeben. Vorzeichen und Nennweite eine der folgenden Optionen ausgewählt: •...
Seite 73 Proline Promass E 200 HART Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang Verlauf des Wizards für Schaltausgang Betriebsart Schalter Funkt. Schaltausg Diagnose- verh. Zuord. Diag.verh Alarm o. Warnung Alarm Warnung Invert. Signal Ende Wizard A0018575-DE  22 Wizard "Impuls-/Frequenz-/Schaltausgang" im Menü "Setup": Parameter "Betriebsart"Option "Schalter" (Teil...
Seite 74 Inbetriebnahme Proline Promass E 200 HART Betriebsart Schalter Funkt. Schaltausg Richtungs- Grenzwert Status überw. Zuord. Zuord. Zuordnung Grenzwert Ri.überw. Status Masse- Normvol.- Norm- Summenz. Masse- Volumen- Normvol.- Überw. Schleich- fluss fluss dichte 1/2/3 fluss fluss fluss Teilfüll. menge Vol.- Tempe-...
Seite 75: Vor-Ort-Anzeige Konfigurieren
Proline Promass E 200 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Grenzwert In Parameter Funktion Schalt- Prozessgröße für Grenzwert- • Massefluss Massefluss ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Normvolumenfluss • Dichte • Normdichte •...
Seite 76: Navigation
Inbetriebnahme Proline Promass E 200 HART Navigation Menü "Setup" → Anzeige Verlauf des Wizards Format Anzeige 1. Anzeigewert 1. Wert 0%-Bargraph 1. Wert 100%-Bargraph 2. Anzeigewert 3. Anzeigewert 3. Wert 0%-Bargraph 3. Wert 100%-Bargraph 4. Anzeigewert Ende Wizard A0013797-DE  24 Wizard "Anzeige"...
Seite 77: Ausgangsverhalten Konfigurieren
Proline Promass E 200 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 78 Inbetriebnahme Proline Promass E 200 HART Navigation Menü "Setup" → Ausgangsverhalten Verlauf des Wizard "Ausgangsverhalten" Schwankungsgrad Durchfluss Leicht Moderat Stark Dämpfung Dämpfung Dämpfung Anzeige Anzeige Anzeige Dämpfung Dämpfung Dämpfung Ausgang 1 Ausgang 1 Ausgang 1 Dämpfung Dämpfung Dämpfung Ausgang 2...
Seite 79 Proline Promass E 200 HART Inbetriebnahme Im Parameter "Messmodus Ausgang 1" wurde die Option "Kompensation Rückfluss" ausgewählt. Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Schwankungsgrad Durchfluss – Grad der Dämpfung für Aus- • Leicht Moderat gangssignale wählen. • Moderat •...
Seite 80 Inbetriebnahme Proline Promass E 200 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Schleichmen- • Aus Massefluss genunterdrückung wählen. • Massefluss • Volumenfluss • Normvolumenfluss Einschaltpunkt Schleichmengenun- In Parameter Zuordnung Pro- Einschaltpunkt für Schleich- Positive Gleitkomma- Bei Flüssigkeiten: terdrück.
Seite 81: Schleichmenge Konfigurieren
Proline Promass E 200 HART Inbetriebnahme 10.4.8 Schleichmenge konfigurieren Der Wizard Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt wer- den müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung Verlauf des Wizards Zuordnung Prozessgröße Massefluss...
Seite 82 Inbetriebnahme Proline Promass E 200 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Ausschaltpunkt Schleichmengenun- In Parameter Zuordnung Pro- Ausschaltpunkt für Schleich- 0…100,0 % 50 % terdrück. zessgröße (→  80) ist eine mengenunterdrückung einge- der folgenden Optionen ausge- ben. wählt: • Massefluss •...
Seite 83: Überwachung Der Rohrfüllung Konfigurieren
Proline Promass E 200 HART Inbetriebnahme 10.4.9 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr...
Seite 84: Erweiterte Einstellungen
Inbetriebnahme Proline Promass E 200 HART 10.5 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Language Deutsch Betrieb Setup Hauptmenü...
Seite 85: Sensorabgleich Durchführen
Proline Promass E 200 HART Inbetriebnahme ‣ Heartbeat Setup ‣ Datensicherung Anzeigemodul →  90 ‣ Administration →  89 10.5.1 Sensorabgleich durchführen Das Untermenü Sensorabgleich enthält Parameter, die die Funktionalität des Sensors betreffen. Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich ‣...
Seite 86 Inbetriebnahme Proline Promass E 200 HART Betriebsart Summenzähler Fehlerverhalten Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Aus Massefluss ler wählen. • Volumenfluss • Massefluss • Normvolumenfluss Einheit Summenzähler In Parameter Zuordnung Pro- Einheit für Prozessgröße des...
Seite 87: Weitere Anzeigenkonfigurationen Durchführen
Proline Promass E 200 HART Inbetriebnahme 10.5.3 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige 1. Anzeigewert 1. Wert 0%-Bargraph 1.
Seite 88 Inbetriebnahme Proline Promass E 200 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 89: Administration Konfigurieren
Proline Promass E 200 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Language Eine Vor-Ort-Anzeige ist vor- Sprache der Vor-Ort-Anzeige • English English (alternativ ist handen. einstellen. • Deutsch die bestellte Sprache • Français voreingestellt) • Español • Italiano • Nederlands •...
Seite 90: Konfiguration Verwalten
Inbetriebnahme Proline Promass E 200 HART Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe / Auswahl Werkseinstellung Freigabecode definieren Schreibzugriff auf Parameter einschränken, 0…9 999 um Gerätekonfiguration gegen unbeabsich- tigtes Ändern via Vor-Ort-Anzeige zu schüt- zen. Gerät zurücksetzen Gesamte Gerätekonfiguration oder ein Teil • Abbrechen...
Seite 91: Funktionsumfang Von Parameter "Konfigurationsdaten Verwalten
Proline Promass E 200 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl Werkseinstellung Konfigurationsdaten verwalten Eine Vor-Ort-Anzeige ist vor- Aktion zum Verwalten der • Abbrechen Abbrechen handen. Gerätedaten im Anzeigemodul • Sichern wählen. • Wiederherstellen • Duplizieren • Vergleichen • Datensicherung löschen...
Seite 92 Inbetriebnahme Proline Promass E 200 HART Wert Prozessgröße Simulation Stromausgang 1…2 Wert Stromausgang 1…2 Simulation Frequenzausgang Wert Frequenzausgang Simulation Impulsausgang Wert Impulsausgang Simulation Schaltausgang Schaltzustand Simulation Gerätealarm Kategorie Diagnoseereignis Simulation Diagnoseereignis Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Simulation Prozessgröße –...
Seite 93: Zugriff
Proline Promass E 200 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Wert Frequenzausgang In Parameter Simulation Fre- Frequenzwert für Simulation 0,0…1 250,0 Hz 0,0 Hz quenzausgang ist die Option eingeben. An ausgewählt. Simulation Impulsausgang In Parameter Betriebsart ist Simulation des Impulsaus- •...
Seite 94: Schreibschutz Via Verriegelungsschalter
Inbetriebnahme Proline Promass E 200 HART Freigabecode definieren via Vor-Ort-Anzeige 1. Zum Parameter Freigabecode eingeben navigieren. 2. Max. 4-stelligen Zahlencode als Freigabecode festlegen. 3. Freigabecode durch wiederholte Eingabe bestätigen.  Vor allen schreibgeschützten Parametern erscheint auf der Vor-Ort-Anzeige das -Symbol.
Seite 95 Proline Promass E 200 HART Inbetriebnahme XXXXXXXXXXXXX 3 mm A0025794 1. Sicherungskralle lösen. 2. Elektronikraumdeckel abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Verriegelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufstecken.  Anzeigemodul steckt am Rand des Elektronikraums.
Seite 96 Inbetriebnahme Proline Promass E 200 HART 4. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardware-Schreibschutz aktiviert. Verriegelungsschalter (WP) auf dem Hauptelekt- ronikmodul in Position OFF (Werkseinstellung) bringen: Hardware-Schreibschutz deaktiviert.  Wenn Hardware-Schreibschutz aktiviert: In Parameter Status Verriegelung wird die Option Hardware-verriegelt angezeigt .
Seite 97: Betrieb
Proline Promass E 200 HART Betrieb Betrieb 11.1 Status der Geräteverriegelung ablesen Welche Schreibschutzarten gerade aktiv sind, kann mithilfe von Parameter Status Verrie- gelung festgestellt werden. Navigation Menü "Betrieb" → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter "Zugriffsrechte Anzeige"...
Seite 98: Summenzähler
Betrieb Proline Promass E 200 HART Dichte Normdichte Temperatur Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Massefluss Zeigt aktuell gemessenen Massefluss an. Gleitkommazahl mit Vorzeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Masseflussein- heit Volumenfluss Zeigt aktuell gemessenen Volumenfluss an. Gleitkommazahl mit Vorzeichen Abhängigkeit...
Seite 99: Ausgangsgrößen
Proline Promass E 200 HART Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Summenzählerwert 1…3 In Parameter Zuordnung Pro- Zeigt aktuellen Zählerstand Gleitkommazahl mit 0 kg zessgröße (→  86) von vom Summenzähler. Vorzeichen Untermenü Summenzähler 1…3 ist eine der folgenden Optionen ausgewählt:...
Seite 100: Messgerät An Prozessbedingungen Anpassen
Betrieb Proline Promass E 200 HART Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Ausgangsstrom 2 – Zeigt aktuell berechneten 3,59…22,5 mA 3,59 mA Stromwert vom Stromausgang. Impulsausgang In Parameter Betriebsart ist Zeigt aktuell ausgegebene Positive Gleitkomma- 0 Hz die Option Impuls ausgewählt.
Seite 101: Messwerthistorie Anzeigen
Proline Promass E 200 HART Betrieb Vorwahlmenge 1…3 Alle Summenzähler zurücksetzen Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Steuerung Summenzähler In Parameter Zuordnung Pro- Summenzählerwert steuern. • Totalisieren Totalisieren zessgröße (→  86) von • Zurücksetzen + Untermenü Summenzähler Anhalten 1…3 ist eine der folgenden...
Seite 102 Betrieb Proline Promass E 200 HART • x-Achse: Zeigt je nach Anzahl der gewählten Kanäle 250 bis 1000 Messwerte einer Pro- zessgröße. • y-Achse: Zeigt die ungefähre Messwertspanne und passt diese kontinuierlich an die lau- fende Messung an. Wenn die Länge des Speicherintervalls oder die getroffene Zuordnung der Prozessgrö- ßen zu den Kanälen geändert wird, wird der Inhalt des Messwertspeichers gelöscht.
Seite 103 Proline Promass E 200 HART Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung 1…4. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- • Aus HistoROM ist verfügbar. nal zuordnen. • Massefluss • Volumenfluss  In Parameter Software- • Normvolumenfluss Optionsübersicht wer- •...
Seite 104: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Proline Promass E 200 HART Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen . schild überein.
Seite 105 Proline Promass E 200 HART Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren. gabe falsch, jedoch im gültigen Bereich. Gerät misst falsch. Parametrierfehler oder Gerät wird 1.
Seite 106: Diagnoseinformation Auf Vor-Ort-Anzeige
Diagnose und Störungsbehebung Proline Promass E 200 HART 12.2 Diagnoseinformation auf Vor-Ort-Anzeige 12.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 107: Diagnoseinformation
Proline Promass E 200 HART Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. A0013961 • Bei Vor-Ort-Anzeige mit Touch-Control: Die Hintergrundbeleuchtung wechselt auf rot.
Seite 108: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promass E 200 HART 12.2.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
Seite 109: Behebungsmaßnahmen Aufrufen
Proline Promass E 200 HART Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C) Setup Diagnose 1: C485 Simulation Prozessgröße...
Seite 110: Diagnoseinformationen Anpassen
Diagnose und Störungsbehebung Proline Promass E 200 HART Der Anwender befindet sich innerhalb des Menüs Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.
Seite 111: Übersicht Zu Diagnoseinformationen
Proline Promass E 200 HART Diagnose und Störungsbehebung Symbol Bedeutung Außerhalb der Spezifikation Das Gerät wird betrieben: • Außerhalb seiner technischen Spezifikationsgrenzen (z.B. außerhalb des Prozesstempe- raturbereichs) A0013958 • Außerhalb der vom Anwender vorgenommenen Parametrierung (z.B. maximaler Durch- fluss in Parameter 20 mA-Wert) Wartungsbedarf Es ist eine Wartung erforderlich.
Seite 112 Diagnose und Störungsbehebung Proline Promass E 200 HART Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Speicherinhalt 1. Neu starten Alarm 2. Daten wiederherstellen 3. Sensor tauschen Sensorsignal 1. Hauptelektronik prüfen oder tau- Warning schen 2. Sensor tauschen...
Seite 113 Proline Promass E 200 HART Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Konfiguration inkom- 1. Gerät neu starten Alarm patibel 2. Service kontaktieren Datensatz 1. Datensatzdatei prüfen Warning 2. Geräteparametrierung prüfen 3. Up- und Download der neuen Konf.
Seite 114: Anstehende Diagnoseereignisse
Diagnose und Störungsbehebung Proline Promass E 200 HART Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Messrohr nur z.T. 1. Prozess auf Gas prüfen Warning gefüllt 2. Überwachungsgrenzen prüfen Eingangssignal 1. I/O-Konfiguration prüfen Alarm 2. Externes Gerät oder Prozessdruck prüfen...
Seite 115: Diagnoseliste
Proline Promass E 200 HART Diagnose und Störungsbehebung Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext.  Wenn mehrere Meldungen gleichzeitig auftreten, wird die Meldung mit der höchsten Priori-...
Seite 116: Ereignis-Logbuch Filtern
Diagnose und Störungsbehebung Proline Promass E 200 HART / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE  33 Am Beispiel der Vor-Ort-Anzeige Max. 20 Ereignismeldungen können chronologisch angezeigt werden. Wenn im Gerät die erweiterte Funktion vom HistoROM freigeschaltet ist (Bestelloption), sind es bis zu 100 Meldungseinträge.
Seite 117 Proline Promass E 200 HART Diagnose und Störungsbehebung Informationsereignis Ereignistext I1110 Schreibschutzschalter geändert I1111 Dichteabgleichfehler I1137 Elektronik getauscht I1151 Historie rückgesetzt I1154 Klemmensp. Min./Max. rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1185 Gerät in Anzeige gesichert I1186 Gerät mit Anzeige wiederhergestellt...
Seite 118: Messgerät Zurücksetzen
Diagnose und Störungsbehebung Proline Promass E 200 HART 12.9 Messgerät zurücksetzen Mithilfe von Parameter Gerät zurücksetzen lässt sich die gesamten Gerätekonfiguration oder ein Teil der Konfiguration auf einen definierten Zustand zurücksetzen. Navigation Menü "Setup" → Erweitertes Setup → Administration → Gerät zurücksetzen ‣...
Seite 119 Proline Promass E 200 HART Diagnose und Störungsbehebung Seriennummer Firmwareversion Gerätename Bestellcode Erweiterter Bestellcode 1 Erweiterter Bestellcode 2 Erweiterter Bestellcode 3 ENP-Version Geräterevision Geräte-ID Gerätetyp Hersteller-ID Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben. Max. 32 Zeichen wie Buchsta-...
Seite 120: 12.11 Firmware-Historie
Diagnose und Störungsbehebung Proline Promass E 200 HART Parameter Beschreibung Anzeige Werkseinstellung Erweiterter Bestellcode 3 Zeigt den 3. Teil des erweiterten Bestellco- Zeichenfolge – des.  Befindet sich auch auf Typenschild von Messaufnehmer und Messumformer im Feld "Ext. ord. cd."...
Seite 121 Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Download • Folgende Details angeben: – Produktwurzel: z.B. 8E2B –...
Seite 122: Wartung
• Die für das Messgerät zulässige maximale Messstofftemperatur beachten →  140. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 123: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 124: Endress+Hauser Dienstleistungen
• Lässt sich über Parameter Seriennummer im Untermenü Geräteinformation aus- lesen →  118. 14.3 Endress+Hauser Dienstleistungen Informationen über Service und Ersatzteile sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich. 14.4 Rücksendung Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden.
Seite 125: Messgerät Entsorgen
Proline Promass E 200 HART Reparatur 14.5.2 Messgerät entsorgen WARNUNG Gefährdung von Personal und Umwelt durch gesundheitsgefährdende Messstoffe! ‣ Sicherstellen, dass das Messgerät und alle Hohlräume frei von gesundheits- oder umweltgefährdenden Messstoffresten sind, z.B. in Ritzen eingedrungene oder durch Kunststoff diffundierte Stoffe.
Seite 126: Zubehör
Zubehör Proline Promass E 200 HART Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 127: Zum Messaufnehmer
Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen. Bei Verwendung von Öl als Heizmedium ist mit Endress+Hauser Rück- sprache zu halten. Heizmäntel können nicht mit Messaufnehmern kombiniert werden, die eine Berst- scheibe enthalten.
Seite 128: Servicespezifisches Zubehör
Betrieb der Messgeräte. Zu jedem Messgerät stehen über den gesamten Lebenszyklus alle relevanten Informationen zur Verfügung: z.B. Gerätestatus, Ersatzteile, gerätespezifische Dokumentation. Die Anwendung ist bereits mit den Daten Ihrer Endress+Hauser Geräte gefüllt; auch die Pflege und Updates des Datenbestandes übernimmt Endress+Hauser. W@M ist verfügbar: •...
Seite 129 Proline Promass E 200 HART Zubehör Cerabar M Das Druckmessgerät zur Messung von Absolut- und Relativdruck von Gasen, Dämpfen und Flüssigkeiten. Es kann für das Einlesen des Betriebsdruckwerts ver- wendet werden.  Zu Einzelheiten: Dokument "Technische Information" TI00426P, TI00436P und Betriebsanleitung BA00200P, BA00382P Cerabar S Das Druckmessgerät zur Messung von Absolut- und Relativdruck von Gasen,...
Seite 130: Technische Daten
Technische Daten Proline Promass E 200 HART Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen die die prozessberührenden Materialien hinreichend...
Seite 131 Um die Messgenauigkeit bestimmter Messgrößen zu erhöhen oder für Gase den Normvo- lumenfluss zu berechnen, kann das Automatisierungssystem kontinuierlich den Betriebs- druck in das Messgerät schreiben. Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S.
Seite 132: Ausgang
Technische Daten Proline Promass E 200 HART HART-Protokoll Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über das HART-Protokoll. Das Druckmessgerät muss folgende protokollspezifische Funktionen unterstützen: • HART-Protokoll • Burst-Modus 16.4 Ausgang Ausgangssignal Stromausgang Stromausgang 1 4-20 mA HART (passiv)
Seite 133: Ausfallsignal
Proline Promass E 200 HART Technische Daten Schaltverzögerung Einstellbar: 0…100 s Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert – Massefluss – Volumenfluss – Normvolumenfluss – Dichte – Normdichte – Temperatur – Summenzähler 1...3 • Überwachung Durchflussrichtung •...
Seite 134: Vor-Ort-Anzeige
Technische Daten Proline Promass E 200 HART Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Zusätzlich bei Geräteausführung mit Vor-Ort-Anzeige SD03: Rote Farbbeleuch- tung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Bedientool • Via digitale Kommunikation: HART-Protokoll • Via Service-Schnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen...
Seite 135 Proline Promass E 200 HART Technische Daten Leistungsaufnahme Messumformer Bestellmerkmal "Ausgang" Maximale Leistungsaufnahme Option A: 4-20 mA HART 770 mW Option B: 4-20 mA HART, Impuls-/ • Betrieb mit Ausgang 1: 770 mW Frequenz-/Schaltausgang • Betrieb mit Ausgang 1 und 2: 2 770 mW Option C: 4-20 mA HART + 4-20 mA ana- •...
Seite 136: Leistungsmerkmale
Technische Daten Proline Promass E 200 HART Nennableitstoßstrom (8/20 μs) 10 kA Temperaturbereich –40…+85 °C (–40…+185 °F) Die Spannung verringert sich um den Anteil des Innenwiderstands I ⋅ R Bei einer Geräteausführung mit Überspannungsschutz gibt es je nach Temperatur- klasse eine Einschränkung der Umgebungstemperatur.
Seite 137: Grund-Wiederholbarkeit
Proline Promass E 200 HART Technische Daten SI-Einheiten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 2 000 6 500 18 000 1 800 45 000 4 500 2 250 70 000 7 000 3 500...
Seite 138 Technische Daten Proline Promass E 200 HART Reaktionszeit • Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung). • Reaktionszeit bei sprunghaften Änderungen der Messgröße: Nach 500 ms → 95 % des Endwerts Einfluss Umgebungstempe- v.M. = vom Messwert ratur Stromausgang Zusätzlicher Fehler, bezogen auf die Spanne von 16 mA:...
Seite 139: Beispiel Maximale Messabweichung
Proline Promass E 200 HART Technische Daten [% v.M./bar] [% v.M./psi] [mm] [in] ³⁄₈ Kein Einfluss ½ Kein Einfluss Kein Einfluss 1½ Kein Einfluss –0,009 –0,0006 Berechnungsgrundlagen v.M. = vom Messwert, v.E. = vom Endwert BaseAccu = Grundgenauigkeit in % v.M., BaseRepeat = Grund-Wiederholbarkeit in % v.M.
Seite 140: Umgebung
Technische Daten Proline Promass E 200 HART 16.8 Umgebung Umgebungstemperaturbe- →  21 reich Temperaturtabellen Für den Einsatz im explosionsgefährdeten Bereich die Abhängigkeit von zulässiger Umgebungs- und Messstofftemperatur beachten. Detaillierte Angaben zu den Temperaturtabellen: Separates Dokument "Sicherheits- hinweise" (XA) zum Gerät Lagerungstemperatur Alle Komponenten außer Anzeigemodule:...
Seite 141 Proline Promass E 200 HART Technische Daten Druck-Temperatur-Kurven Eine Übersicht zu den Druck-Temperatur-Kurven für die Prozessanschlüsse: Techni- sche Information Nenndruck Schutzbehälter Das Gehäuse des Messaufnehmers ist mit trockenem Stickstoff gefüllt und schützt die innenliegende Elektronik und Mechanik. Das Gehäuse verfügt nicht über eine Druckbehälterklassifizierung.
Seite 142: 16.10 Konstruktiver Aufbau
Technische Daten Proline Promass E 200 HART 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" Gewicht Kompaktausführung Gewicht in SI-Einheiten Alle Werte (Gewicht) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Gewichtsan- gaben in [kg].
Seite 143 Proline Promass E 200 HART Technische Daten Kabeleinführungen/-verschraubungen A0020640  37 Mögliche Kabeleinführungen/-verschraubungen Kabeleinführung im Messumformergehäuse mit Innengewinde M20 x 1,5 Kabelverschraubung M20 x 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Bestellmerkmal "Gehäuse", Option B "GT18 Zweikammer, 316L"...
Seite 144 Technische Daten Proline Promass E 200 HART Prozessanschlüsse • Flansche in Anlehnung an EN 1092-1 (DIN2501) / in Anlehnung an ASME B 16.5 / nach JIS B2220: Rostfreier Stahl, 1.4404 (F316/F316L) • Alle anderen Prozessanschlüsse: Rostfreier Stahl, 1.4404 (316/316L) Auflistung aller erhältlichen Prozessanschlüsse →  144 Dichtungen Geschweißte Prozessanschlüsse ohne innenliegende Dichtungen...
Seite 145: 16.11 Bedienbarkeit
Proline Promass E 200 HART Technische Daten 16.11 Bedienbarkeit Vor-Ort-Bedienung Via Anzeigemodul Bestellmerkmal "Anzeige; Bedienung", Option C "SD02" Bestellmerkmal "Anzeige; Bedienung", Option E "SD03" A0015546 A0015544 Bedienung mit Drucktasten Bedienung mit Touch Control Anzeigeelemente • 4-zeilige Anzeige • Bei Bestellmerkmal "Anzeige; Bedienung", Option E: Hintergrundbeleuchtung weiß, bei Gerätefehler rot...
Seite 146: Fernbedienung
Commubox FXA195 (USB) Field Xpert SFX350 oder SFX370 VIATOR Bluetooth-Modem mit Anschlusskabel Messumformer Service-Schnittstelle Via Service-Schnittstelle (CDI) A0014019 Service-Schnittstelle (CDI = Endress+Hauser Common Data Interface) des Messgeräts Commubox FXA291 Computer mit Bedientool "FieldCare" mit COM DTM "CDI Communication FXA291" Endress+Hauser...
Seite 147: 16.12 Zertifikate Und Zulassungen
Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
Seite 148: 16.13 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 149: 16.14 Zubehör
• Die mitgelieferte CD-ROM zum Gerät (je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs!) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Messgerät...
Seite 150: Safety Instructions
Technische Daten Proline Promass E 200 HART Geräteabhängige Zusatzdo- Safety Instructions kumentation Inhalt Dokumentationscode ATEX/IECEx Ex i XA00144D ATEX/IECEx Ex d XA00143D ATEX/IECEx Ex nA XA00145D cCSAus IS XA00151D cCSAus XP XA00152D INMETRO Ex i XA01300D INMETRO Ex d XA01305D...
Seite 151: Stichwortverzeichnis
Proline Promass E 200 HART Stichwortverzeichnis Stichwortverzeichnis Sicherheitshinweise ..... . . 23 Bestellcode (Order code) ....14, 15 AMS Device Manager .
Seite 152 Stichwortverzeichnis Proline Promass E 200 HART Eingangskenngrößen ..... . . 130 Ersatzteil ....... . 123 Eingetragene Marken .
Seite 153 Proline Promass E 200 HART Stichwortverzeichnis Messaufnehmer Messstoff-Temperaturbereich ....140 Hardwareschreibschutz ..... . . 94 Montieren .
Seite 154 Stichwortverzeichnis Proline Promass E 200 HART CIP-Reinigung ......122 Innenreinigung ......122 Navigationspfad (Navigieransicht) .
Seite 155 Proline Promass E 200 HART Stichwortverzeichnis W@M Device Viewer ....13, 123 Warenannahme ......13 Tastenverriegelung Wärmeisolation .
Seite 156 www.addresses.endress.com...
