Promass 63
Direktanschluß an einen PC
Rackbus
RS 485
Verdrahtung E+H-Rackbus und Rackbus RS 485
Warnung!
Beachten Sie für jeden Anschluß von Meßgeräten mit Ex-Zulassung die entsprechen-
den Angaben und Anschlußbilder in der separaten Ex-Dokumentation zu dieser
Betriebsanleitung.
1. Verdrahtungen vornehmen gemäß Abb. 16.
Der Busanschluß erfolgt über die Baugruppe FXA 675 oder die Commubox
FXA 192 (siehe Abb. 14, 15), welche galvanisch getrennt sind.
Kabelspezifikationen Rackbus RS 485:
• Anschlußkabel: zweiadrig, verdrillt, geschirmt
• Leiterquerschnitt/Kabeldurchmesser: ≥ 0,20 mm
Kabellänge: max. 1200 m (3900 ft)
2. Falls erforderlich, Abschlußwiderstände einstellen (siehe Abb. 17).
Normalerweise können die dafür vorgesehenen Wahlschalter auf der Kommunikations-
platine in der Werkeinstellung belassen werden (alle Schalter = OFF).
3. Nach der Bus-Installation sind folgende Funktionen der Bedienmatrix entsprechend
einzustellen:
(s. Seite 93 ) → Kommunikationsprotokoll "RACKBUS" auswählen
"PROTOKOLL"
"BUS-ADRESSE" (s. Seite 93 ) → Bus-Adresse für betreffenden Meßumformer
Endress+Hauser
Personal Computer mit
"Commuwin II"-Programm
und ZA 672-DDE-Server
Commubox FXA 192
u u
PROMASS 63 ENDRESS+HAUSER ENDRESS+HAUSER
PROMASS 63
(Werkeinstellung = AUS)
einstellen (0...63)
u
PROMASS ENDRESS+HAUSER
>3s
E - +
2
(24 AWG)
4 Elektrischer Anschluß
Abb. 15

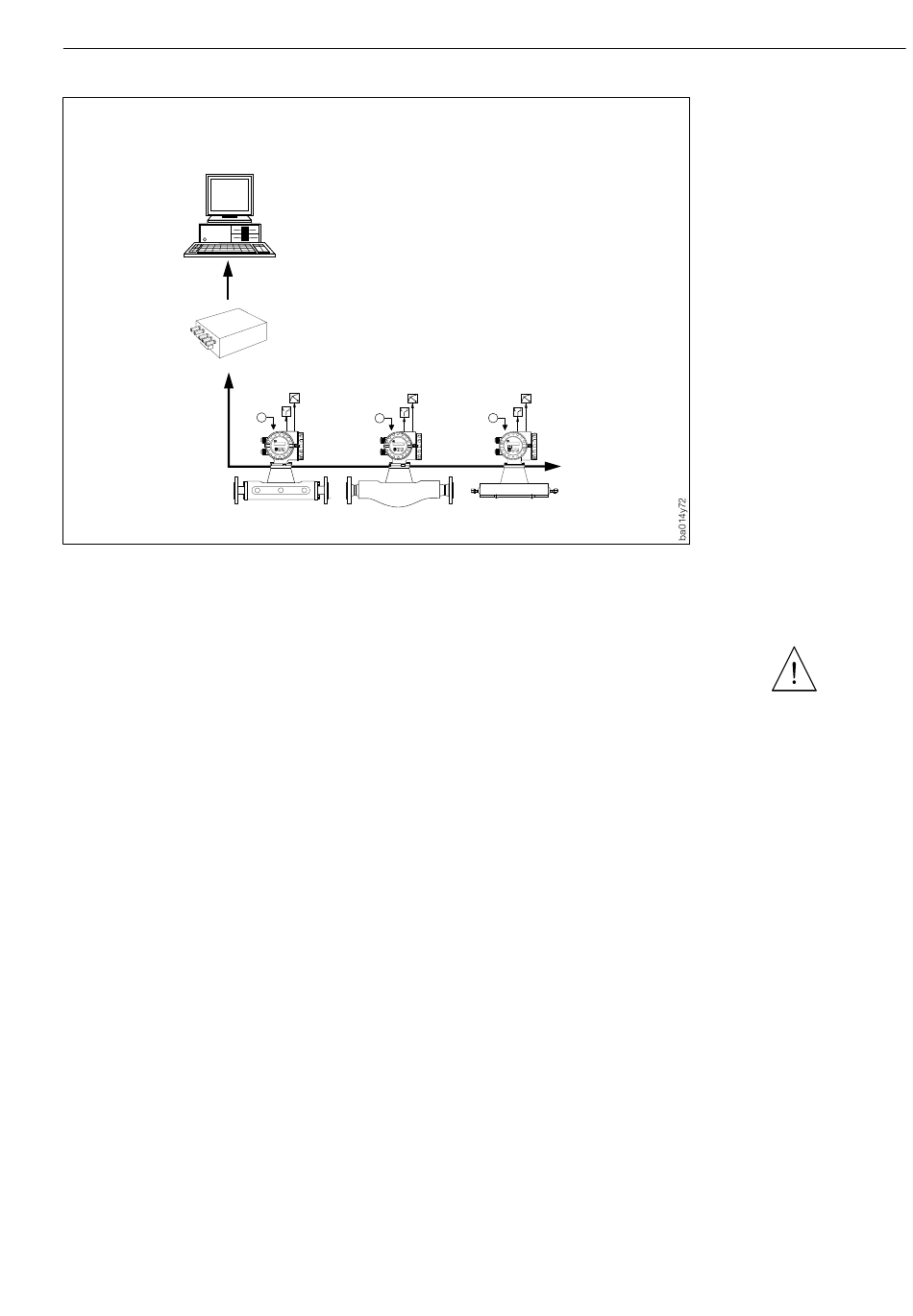

PC-Direktanschluß an
Rackbus RS 485 über
Commubox FXA 192
