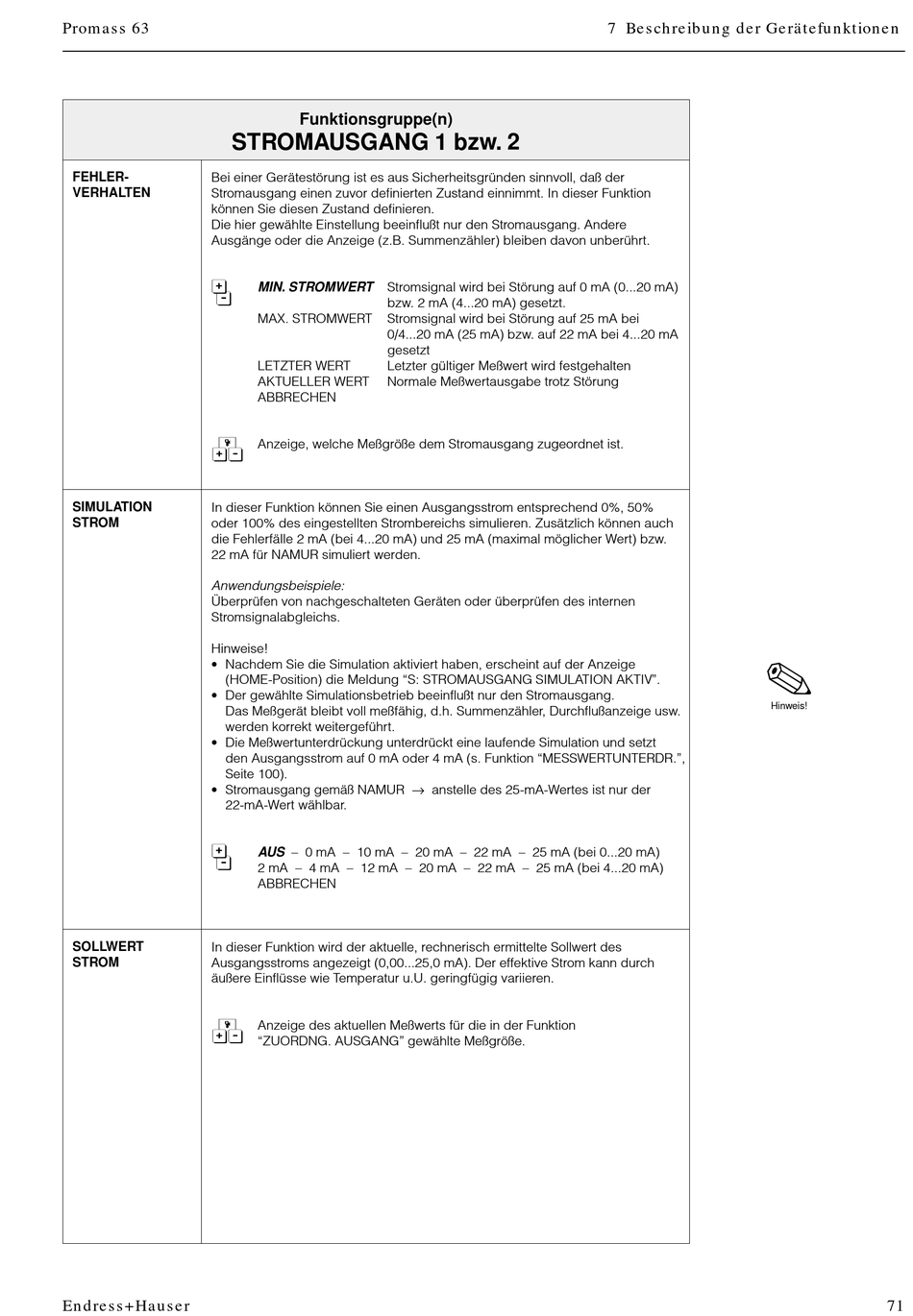

Endress+Hauser promass 63 Betriebsanleitung Seite 71

Promass 63
STROMAUSGANG 1 bzw. 2
FEHLER- Bei einer Gerätestörung ist es aus Sicherheitsgründen sinnvoll, daß der
VERHALTEN
Stromausgang einen zuvor definierten Zustand einnimmt. In dieser Funktion
können Sie diesen Zustand definieren.
Die hier gewählte Einstellung beeinflußt nur den Stromausgang. Andere
Ausgänge oder die Anzeige (z.B. Summenzähler) bleiben davon unberührt.
6
7
SIMULATION
In dieser Funktion können Sie einen Ausgangsstrom entsprechend 0%, 50%
STROM
oder 100% des eingestellten Strombereichs simulieren. Zusätzlich können auch
die Fehlerfälle 2 mA (bei 4...20 mA) und 25 mA (maximal möglicher Wert) bzw.
22 mA für NAMUR simuliert werden.
Anwendungsbeispiele:
Überprüfen von nachgeschalteten Geräten oder überprüfen des internen
Stromsignalabgleichs.
Hinweise!
• Nachdem Sie die Simulation aktiviert haben, erscheint auf der Anzeige
(HOME-Position) die Meldung "S: STROMAUSGANG SIMULATION AKTIV".
• Der gewählte Simulationsbetrieb beeinflußt nur den Stromausgang.
Das Meßgerät bleibt voll meßfähig, d.h. Summenzähler, Durchflußanzeige usw.
werden korrekt weitergeführt.
• Die Meßwertunterdrückung unterdrückt eine laufende Simulation und setzt
den Ausgangsstrom auf 0 mA oder 4 mA (s. Funktion "MESSWERTUNTERDR.",
Seite 100).
• Stromausgang gemäß NAMUR → anstelle des 25-mA-Wertes ist nur der
22-mA-Wert wählbar.
6
SOLLWERT
In dieser Funktion wird der aktuelle, rechnerisch ermittelte Sollwert des
STROM Ausgangsstroms angezeigt (0,00...25,0 mA). Der effektive Strom kann durch
äußere Einflüsse wie Temperatur u.U. geringfügig variieren.
7
Endress+Hauser
Funktionsgruppe(n)
MIN. STROMWERT Stromsignal wird bei Störung auf 0 mA (0...20 mA)
bzw. 2 mA (4...20 mA) gesetzt.
MAX. STROMWERT Stromsignal wird bei Störung auf 25 mA bei
0/4...20 mA (25 mA) bzw. auf 22 mA bei 4...20 mA
gesetzt
LETZTER WERT Letzter gültiger Meßwert wird festgehalten
AKTUELLER WERT Normale Meßwertausgabe trotz Störung
ABBRECHEN
Anzeige, welche Meßgröße dem Stromausgang zugeordnet ist.
AUS – 0 mA – 10 mA – 20 mA – 22 mA – 25 mA (bei 0...20 mA)
2 mA – 4 mA – 12 mA – 20 mA – 22 mA – 25 mA (bei 4...20 mA)
ABBRECHEN
Anzeige des aktuellen Meßwerts für die in der Funktion
"ZUORDNG. AUSGANG" gewählte Meßgröße.
7 Beschreibung der Gerätefunktionen
Hinweis!
71
