7 Beschreibung der Gerätefunktionen
76

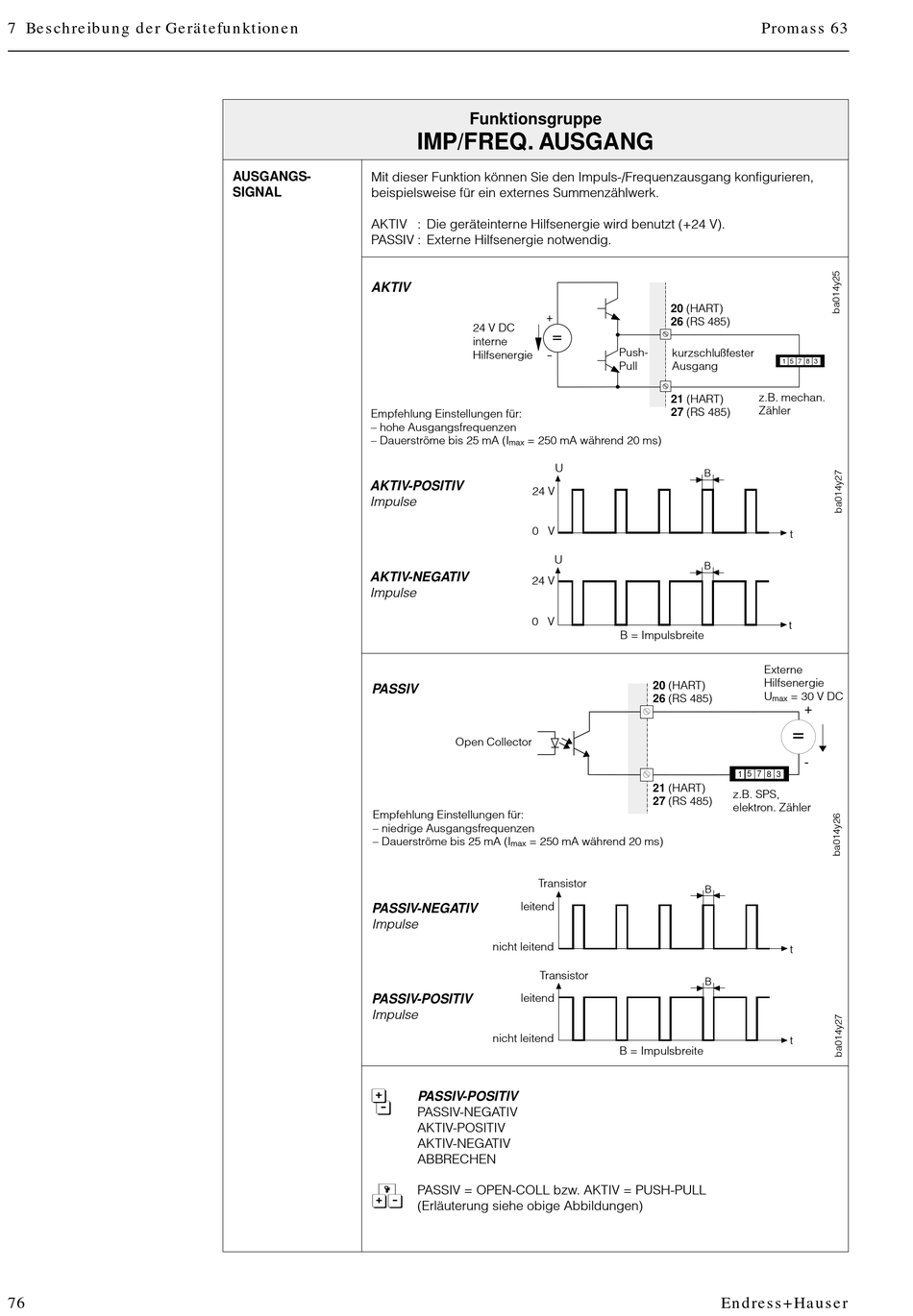

AUSGANGS- Mit dieser Funktion können Sie den Impuls-/Frequenzausgang konfigurieren,
SIGNAL
beispielsweise für ein externes Summenzählwerk.
AKTIV : Die geräteinterne Hilfsenergie wird benutzt (+24 V).
PASSIV : Externe Hilfsenergie notwendig.
AKTIV
Empfehlung Einstellungen für:
– hohe Ausgangsfrequenzen
– Dauerströme bis 25 mA (I
AKTIV-POSITIV
Impulse
AKTIV-NEGATIV
Impulse
PASSIV
Empfehlung Einstellungen für:
– niedrige Ausgangsfrequenzen
– Dauerströme bis 25 mA (I
PASSIV-NEGATIV
Impulse
PASSIV-POSITIV
Impulse
6
7
Funktionsgruppe
IMP/FREQ. AUSGANG
+
24 V DC
=
interne
Hilfsenergie
-
= 250 mA während 20 ms)
max
U
24 V
0 V
U
24 V
0 V
Open Collector
= 250 mA während 20 ms)
max
Transistor
leitend
nicht leitend
Transistor
leitend
nicht leitend
PASSIV-POSITIV
PASSIV-NEGATIV
AKTIV-POSITIV
AKTIV-NEGATIV
ABBRECHEN
PASSIV = OPEN-COLL bzw. AKTIV = PUSH-PULL
(Erläuterung siehe obige Abbildungen)
Promass 63
20 (HART)
26 (RS 485)
Push- kurzschlußfester
1 5
Pull Ausgang
z.B. mechan.
21 (HART)
Zähler
27 (RS 485)
B
t
B
t
B = Impulsbreite
Externe
Hilfsenergie
20 (HART)
U = 30 V DC
26 (RS 485)
max
1 5 7 8 3
21 (HART)
z.B. SPS,
27 (RS 485)
elektron. Zähler
B
t
B
t
B = Impulsbreite
