3.5 Aufbau der Pumpe

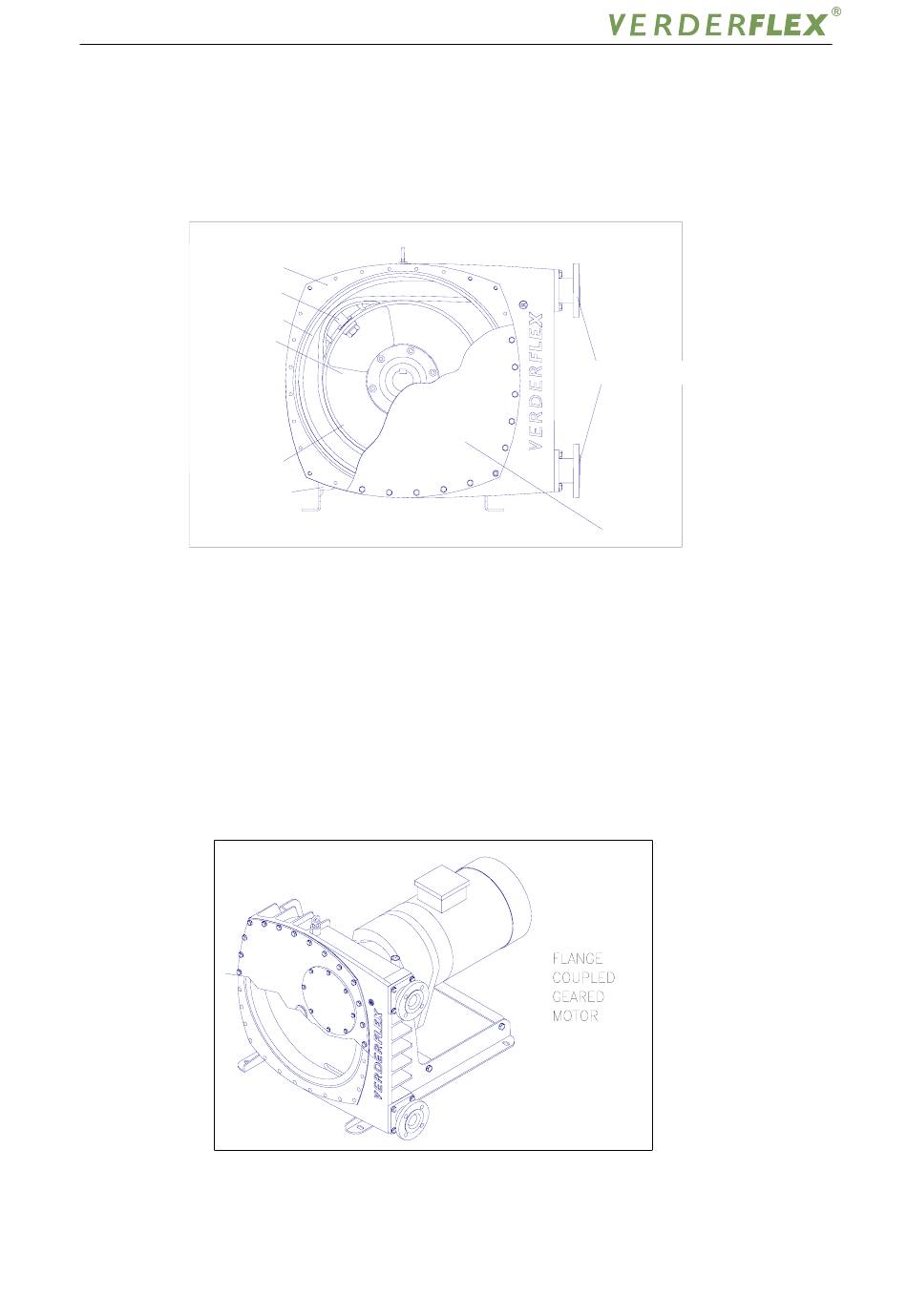

Wie man aus dem Bild 1 sehen kann, besteht die VERDERFLEX Schlauchpumpe aus nur wenigen
beweglichen Teilen.
Gehäuse
Nocken
Schlauch
Rotor
Verderlube
Grundrahmen
Das Gehäuse besteht aus den Flanschträgern (PN 16 DIN Flansch), dem Rotor mit den beiden No-
cken, dem Gehäuse und dem Grundrahmen. In dem Gehäuse befindet sich der Schlauch, der mittels
Klemmringen auf dem Flanscheinsatz fixiert wird. Auf dem Rotor befinden sich die beiden Nocken, die
durch das Inspektionsfenster gewartet werden können. Alles in allem ist die Pumpe so konstruiert,
dass sie auf einfache Art und Weise gewartet und bedient werden kann.
Flanschgekuppelte Version
Der Getriebemotor ist über den Flansch mit dem Pumpengehäuse verbunden (Bild 2). Der Rotor sitzt
direkt auf der Motorwelle.
Trägerflansch
Deckel
8
Bild 2
