Bei Pumpen mit Lagerträger werden die Querverbindungen durch die Grundplatte ersetzt.
Stellen Sie nun die Pumpe auf den Grundrahmen
Fetten Sie beide Dichtflächen des Motorflansches leicht ein und positionieren Sie die Papierdich-
tung

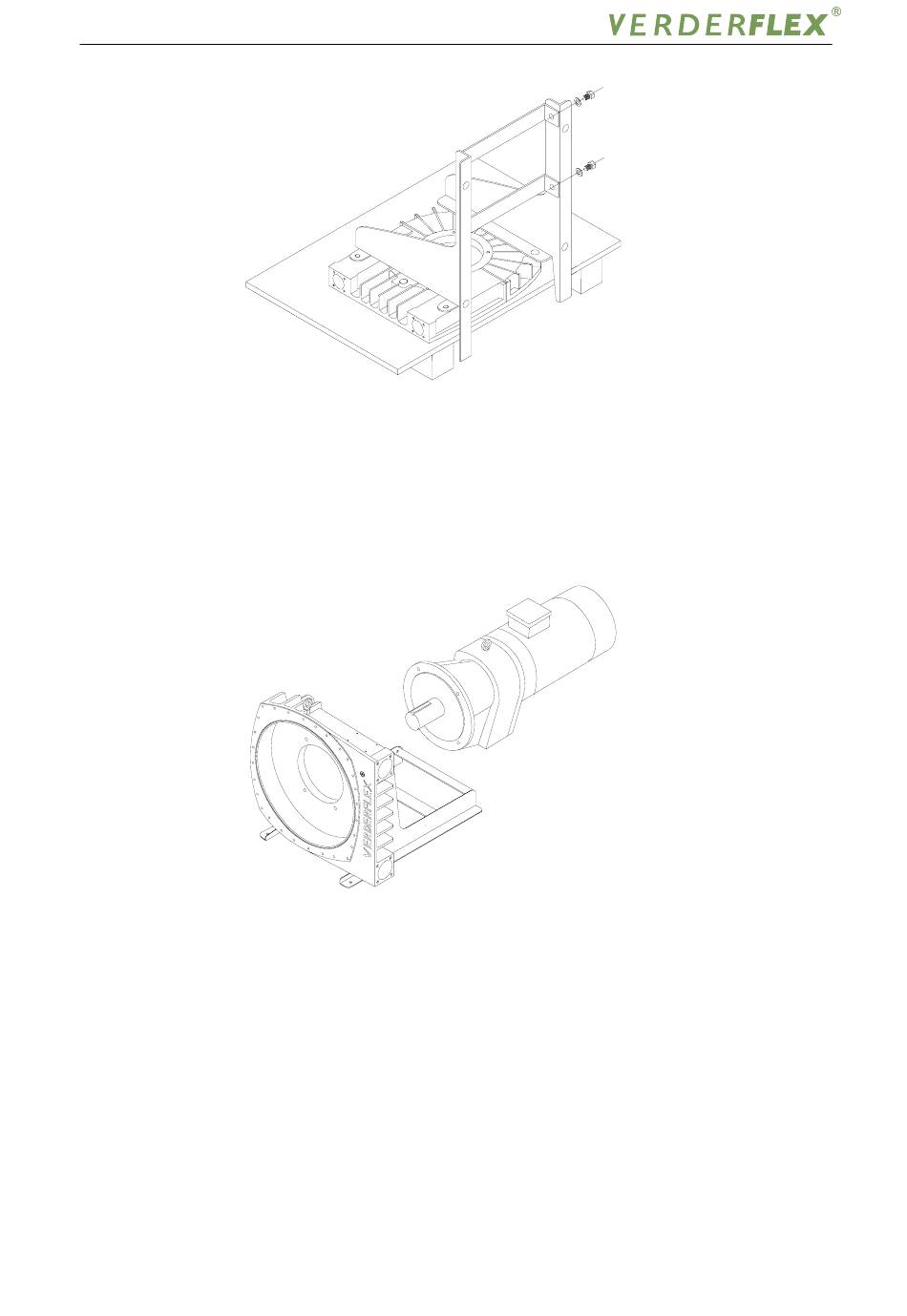

Montieren Sie den Antrieb gemäß unten stehender Zeichnung
Bei langgekuppelten Pumpen wird der Motor durch den Lagerträger ersetzt.
VF 10 - VF 32: stecken Sie die Schrauben mit den Unterlegscheiben von innen durch das Gehäuse
und befestigen Sie den Getriebemotor.
! ACHTUNG
Wenn ein Vakuumgerät benutzt wird, müssen die Unterlegscheiben in Kupfer oder Nylon ausgeführt
sein.
Ziehen Sie die Schrauben mit dem in Anlage D aufgeführten Drehmoment an.
VF 40 - VF 80: befestigen Sie den Getriebemotor mit den entsprechenden Schrauben in den Sack-
bohrungen.
Stecken Sie die Passstifte in die Bohrungen der Nocken und befestigen Sie diese handfest auf dem
Rotor. (Bei den Modellen VF 10 und VF 15 ist der Nocken im Rotor integriert; VF80 hat keine
Passstifte, sondern zwei Schrauben.)
12
Bild 6
Bild 7
