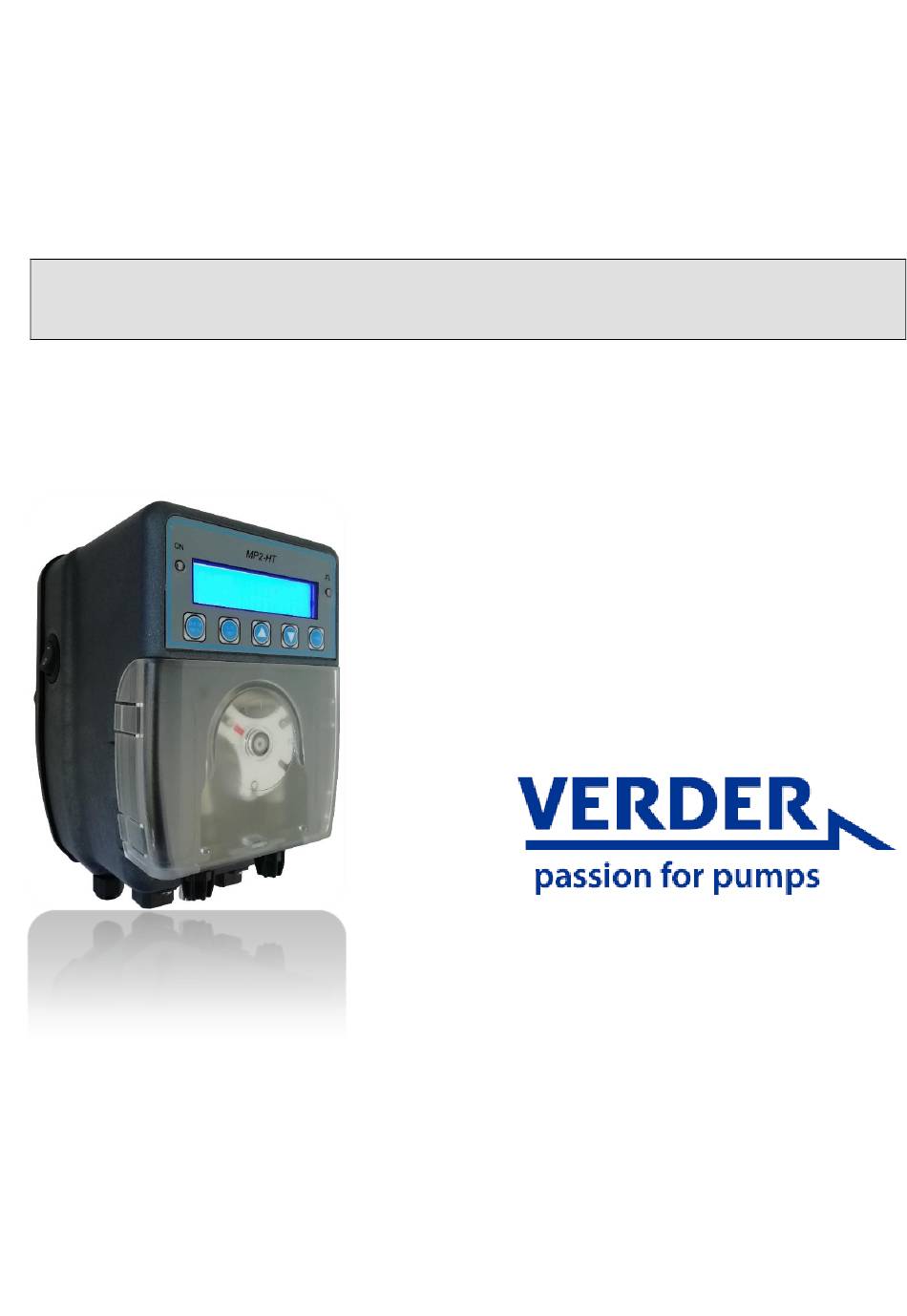

- Seite 1 PROGRAMMIERANWEISUNGEN _____________________VP2-HT TIMER...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS BESCHREIBUNG DER MERKMALE UND DER FUNKTIONSWEISE .................. 3 BESCHREIBUNG DES VORDEREN BEDIENFELDS ......................3 ALLGEMEINE FUNKTIONEN..............................3 VERBINDUNGEN ................................... 4 STANDARDEINSTELLUNGEN .............................. 4 WIEDERHERSTELLEN DER STANDARDEINSTELLUNGEN ....................4 ANZEIGE BEI UNTERSCHIEDLICHEN DOSIERUNGEN ..................... 5 STANDBY (STOPP) ................................5 PRIME-TASTE ..................................5 STEUERUNG DER FÜLLSTANDSONDE (OPTIONAL) ...................... -
Seite 3: Beschreibung Der Merkmale Und Der Funktionsweise
BESCHREIBUNG DER MERKMALE UND DER FUNKTIONSWEISE Die Dosierungspumpen der Serie „VP2-HT TIMER“ eignen sich ideal für verschiedenste Anwendungsbereiche. Sie ermöglichen einen Betrieb in dem Modi Manuell, Menge, Timer-Dosierung und Timer, und die Durchflussrate kann auf einen Wert von 10 % bis 100 % der maximalen Flussrate eingestellt werden. Die Durchflussrate lässt sich über die Rotationsgeschwindigkeit des Rollenhalters anpassen. -
Seite 4: Verbindungen
A ‒ Netzkabel, 90-250 V, 50-60 Hz VERBINDUNGEN B ‒ Freigabeeingang (Dosierungsbestätigung) (110 VAC; 230 VAC; auf Anfrage 24 V). OPTIONAL C ‒ Anschluss für Alarm-Ausgang (Kontakte 3 und 4). (5 A 250 VAC/30 VDC) NORMAL GEÖFFNET. OPTIONAL. D ‒ Anschluss für Füllstandsensor (Kontakte 3 und 4). -
Seite 5: Anzeige Bei Unterschiedlichen Dosierungen
ANZEIGE BEI UNTERSCHIEDLICHEN DOSIERUNGEN Dosierung: Manuell mit inaktivem Zyklus. Die Pumpe führt eine Dosierung mit einer Durchflussrate von 80 % durch. Dosierung: Manuell mit aktivem Zyklus. Die Pumpe führt eine Dosierung mit einer Durchflussrate von 80 % und Ton (Tein)=10 Sek durch. ... -
Seite 6: Steuerung Der Füllstandsonde (Optional)
STEUERUNG DER FÜLLSTANDSONDE (OPTIONAL) Wenn der Trockenkontakt des Füllstandeingangs geschlossen wird, geschieht Folgendes: 1) Die Dosierung wird beendet. 2) Die grüne Betriebs-LED leuchtet. 3) Das Display zeigt abwechselnd Level (Füllstand) und den tatsächlichen Dosierungsmodus an (Durchflussrate beträgt 0 %). Wenn der Füllstandkontakt wieder geöffnet wird, nimmt die Pumpe den Betrieb basierend auf den tatsächlichen Eingängen wieder auf. -
Seite 7: Menü „Set Up" (Einrichtung)
MENÜ „SET UP“ (EINRICHTUNG) WICHTIGER HINWEIS: Die Sensoren „Enable“ (Freigabe) und „Brok. Hose“ (Schlauchdefekt) sind optional. Wenn Ihre Pumpe nicht mit diesen Sensoren ausgestattet ist, können Sie nicht auf die entsprechenden Untermenüs zugreifen. Im Menü wird stattdessen Folgendes angezeigt: Halten Sie die ENTER/MENU-Taste 3 Sek. lang gedrückt, um den Programmierungsmodus zu öffnen. -
Seite 8: Password (Kennwort)
PASSWORD (KENNWORT) Durch Festlegen eines Kennworts können Sie Änderungen in den Menüs Dosing (Dosierung), Utility (Dienstprogramm) und Relay (Relais) verhindern. Die Menüs Calibration (Kalibrierung) und Set up (Einrichtung) werden durch das Kennwort nicht gesperrt. Standardmäßig ist kein Kennwort eingerichtet, sodass alle Programmierungsfunktionen zugänglich sind. Erste Festlegung des Kennworts: Wählen Sie im Menü... -
Seite 9: Broken Hose (Schlauchdefekt, Optional)
BROKEN HOSE (SCHLAUCHDEFEKT, OPTIONAL) Funktion: Dieser Sensor erkennt, ob der Peristaltikschlauch beschädigt ist, sodass Chemikalien austreten können. Wenn der Sensordefektalarm ausgelöst wird, wird die Dosierung angehalten, und die grüne LED blinkt. Zudem wird auf dem Display „Broken Hose“ (Schlauchdefekt) angezeigt. Trennen Sie die Pumpe von der Stromversorgung, bevor Sie irgendwelche Maßnahmen ergreifen. -
Seite 10: Menü „Calibration" (Kalibrierung) (Der Durchflussrate)
MENÜ „CALIBRATION“ (KALIBRIERUNG) (der Durchflussrate) In den Dosierungsarten Quantity (Menge), Timer Dos (Timer-Dosierung) und Timer muss die Durchflussrate der Pumpe nicht zwingend definiert werden. Die Definition der Durchflussrate (d. h. der von der Pumpe dosierten Produktmenge in Litern/Stunde) kann mit zwei Methoden erfolgen. -
Seite 11: Empirische Methode
EMPIRISCHE METHODE Aus Sicherheitsgründen muss die Pumpe – mit Wasser kalibriert werden. Installieren Sie die Pumpe im System. – Versetzen Sie sie in den Befüllungsmodus. – Stecken Sie den Ansaugschlauch in einen Messbecher, der mit der zu dosierenden Menge Wasser gefüllt ist. Die Menge sollte so gewählt werden, dass die Pumpe mindestens 40 Sek./1 Min. -
Seite 12: Delay On (Verzögerung Ein)
DELAY ON (VERZÖGERUNG EIN) FUNKTION: Die Verzögerung ist die Zeit in Minuten (einstellbar von 0 bis 99 Minuten), die die Pumpe nach dem Einschalten abwartet, bevor sie mit der Dosierung der Chemikalie beginnt. In diesem Zeitraum wird auf dem Display die Meldung „Delay On“... -
Seite 13: Menü „Relay" (Relais, Optional)
MENÜ „RELAY“ (RELAIS, OPTIONAL) Die Relaisausgabe gibt an, ob ein Alarm vorliegt. Es handelt sich dabei um einen Trockenkontakt. Das Relais meldet einen Alarm, indem es den Kontakt schließt bzw. öffnet (Standardwert: N.O (normal geöffnet)). Weitere Informationen finden Sie im folgenden Abschnitt „Alarm“. Im Menü „Relay“ (Relais) können Sie festlegen, welche Alarme vom Relais gemeldet werden. -
Seite 14: Menü „Dosing" (Dosierung)
MENÜ „DOSING“ (DOSIERUNG) Im Menü „DOSING“ (DOSIERUNG) können Sie die Dosierungsart der Pumpe festlegen: „Manual“ (Manuell), „Quantity“ (Menge), „Timer Dos“ (Timer-Dosierung), „Timer“. Hinweis: Wenn Sie die Dosierungsart ändern möchten, bestätigen Sie mindestens einen Parameter des neuen Dosierungsmodus mit der ENTER-Taste. Halten Sie die ENTER/MENU-Taste 3 Sek. -
Seite 15: Dosierungsmodus „Quantity" (Menge)
Manuelle Dosierung: A) Zyklus deaktiviert B) Zyklus aktiv 1. t = t : Beim Einschalten der Pumpe oder Erhalt des Freigabesignals (Tein) 2. t = t : Beim Ausschalten der (Tein) Pumpe oder der Unterbrechung des Freigabesignals (Taus) DOSIERUNGSMODUS „QUANTITY“ (MENGE) Wenn die Pumpe eingeschaltet oder das Freigabesignal (optional) empfangen wird, führt die Pumpe eine Dosierung der unter mL Dos (Dosierung (ml)) festgelegten Produktmenge mit der unter %Flowrate (Durchflussrate %) ausgewählten Durchflussrate durch. -
Seite 16: Dosierungsmodus „Timer Dos" (Timer-Dosierung)
DOSIERUNGSMODUS „TIMER DOS“ (TIMER-DOSIERUNG) Wenn die Pumpe eingeschaltet oder das Freigabesignal (optional) empfangen wird, führt die Pumpe eine stündliche Dosierung der unter mL Tot (ml gesamt) festgelegten Produktmenge über den unter Total Hours (Stunden gesamt) ausgewählten Zeitraum hinweg durch. Die jede Stunde dosierte Menge wird wie folgt berechnet: „mL Tot“ (ml gesamt) ÷ „Total hours“... -
Seite 17: Beispiel Für Die Änderung Der Wochentage
BEISPIEL FÜR DIE ÄNDERUNG DES Wählen Sie anschließend die Startzeit der PARAMETERS „mL Dos“ (Dosierung (ml)): Dosierung, die zu dosierende Menge in ml unter mL Dos (Dosierung (ml)), die Durchflussrate der Dosierung unter % Flowrate (Durchflussrate %) und schließlich die Wochentage aus, an denen die Pumpe die Dosierung durchführen soll. - Seite 18 DATUM UND UHRZEIT WERDEN DANK EINER BATTERIE [LITHIUM-BATTERIE MIT 3 V, 190 MA (CR2032)] AUCH IM AUSGESCHALTETEN ZUSTAND DER PUMPE BEIBEHALTEN. FALLS SIE DIE BATTERIE WECHSELN MÜSSEN, WENDEN SIE SICH BITTE AN DEN KUNDENDIENST, DA DAZU DAS GEHÄUSE GEÖFFNET WERDEN MUSS, WAS NUR DURCH EINEN MITARBEITER DES TECHNISCHEN KUNDENDIENSTS ERFOLGEN DARF.
- Seite 19 Rev 1.1 Cod. 00.009.124...
- Seite 20 Ihren lokalen Händler finden Sie unter www.verderliquids.com. Rev 1.1 Cod. 00.009.124...
