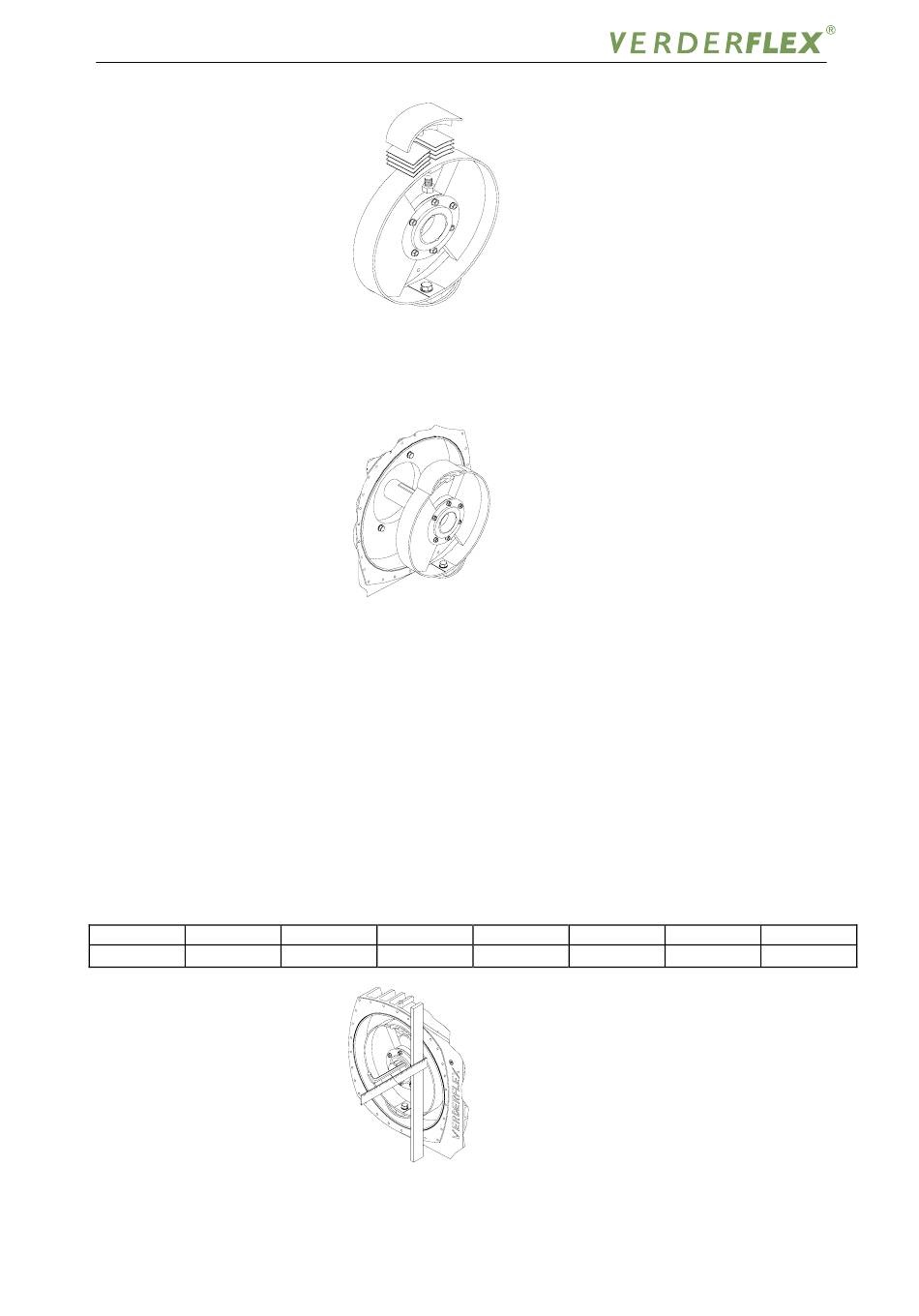

Prüfen Sie die Anzahl der Distanzbleche, anhand Anlage A. dieses Manuals bestimmt werden.
Die korrekte Anzahl der Bleche ist verantwortlich für die richtige Fördermenge in Abhängigkeit
von Druck und Drehzahl. Ziehen Sie die Schrauben mit dem entsprechenden Drehmoment gemäß
Anlage D ein und stellen Sie sicher, dass die Nocken parallel mit dem Rotor verlaufen.
Stellen Sie den Rotor so vor das Pumpen Gehäuse so, dass die Schrauben der Taperlockbuchse
zu Ihnen zeigen. Lösen Sie die Schrauben und nehmen die Buchse heraus. Reinigen Sie die Welle
und stecken den Rotor auf. Schieben Sie nun die Buchse auf die Welle und achten Sie darauf, daß
die Passfeder in Position bleibt.
Hinweis:
Die Buchse ist ein Normteil welches für verschiedene Durchmesser verfügbar ist.
Schieben Sie nun den Rotor über die Buchse zurück, sodaß die Bohrungen fluchten. Drehen Sie
die Schrauben von Hand ein.
Um sicher zu gehen, daß der Rotor später mittig auf dem Schlauch sitzt ist es wichtig, daß der
Abstand zwischen Rotor und Deckel korrekt eingestellt wird. Den entsprechenden Abstand ent-
nehmen Sie bitte der nachfolgenden Tabelle.
Rotorabstand zum Gehäuse [mm]
VF 10
VF 15
4, 0
4,0
VF 25
VF 32
12,0
11,0
Bild 8
Bild 9
VF 40
VF 50
11,5
11,0
Bild 10
13
VF 65
VF 80
18,5
21,5
