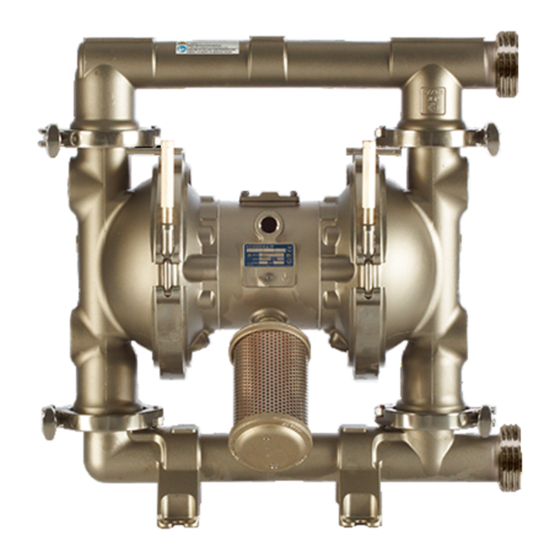

Betriebsanleitung / Teileliste
Verder-Membranpumpen
HI-CLEAN VA-H40
und VA-H50
Für Anwendungen im Sanitärbereich. Anwendung nur durch geschultes Personal.
Siehe Seite 4 für Modellnummern, Beschreibungen und Zulassungen.
8 bar (0,8 MPa,120 psi) zulässiger Betriebsüberdruck
8 bar (0,8 MPa, 120 psi) maximaler Lufteingangsdruck
Wichtige Sicherheitshinweise. Lesen Sie
alle Warnhinweise und Anweisungen in dieser
Anleitung aufmerksam durch. Bewahren Sie
diese Anleitung zum späteren Nachschlagen
auf.
Inhaltsverzeichnis siehe Seite 2.
819.0730
Version N
DE
TI8760b
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für VERDER HI-CLEAN VA-H40
Inhaltszusammenfassung für VERDER HI-CLEAN VA-H40
- Seite 1 Betriebsanleitung / Teileliste Verder-Membranpumpen HI-CLEAN VA-H40 819.0730 und VA-H50 Version N Für Anwendungen im Sanitärbereich. Anwendung nur durch geschultes Personal. Siehe Seite 4 für Modellnummern, Beschreibungen und Zulassungen. 8 bar (0,8 MPa,120 psi) zulässiger Betriebsüberdruck 8 bar (0,8 MPa, 120 psi) maximaler Lufteingangsdruck Wichtige Sicherheitshinweise.
-
Seite 2: Inhaltsverzeichnis
Service ........18 Erhältliche Verder HI-CLEAN-Konfigurationen . . . 4 Reparatur des Luftventils . -
Seite 3: Pumpenkonfiguration
Pumpenkonfiguration Pumpenkonfiguration Konfigurationsnummernbeispiel: VA-H40 SS SE TF TO T5 SB VA-H Pumpen- Größe Materialgehäuse Sitze und Kugeln Membranen Anschlüsse Pumpentyp modell und Luftgehäuse O-Ringe HINWEIS: Einige Kombinationen sind nicht möglich. Eine Liste aktueller Angebote finden Sie auf Seite 4. www.verderair.com Fragen Sie bitte auch Ihren Händler oder benutzen Sie den Pumpenkonfigurator auf Pumpen- Werkstoff von Materialgehäuse... -
Seite 4: Erhältliche Verder Hi-Clean-Konfigurationen
Erhältliche Verder HI-CLEAN-Konfigurationen Erhältliche Verder HI-CLEAN-Konfigurationen Konfigurationsnummernbeispiel: VA-H40 SS SE TF TO T5 SB VA-H Pumpen- Größe Materialgehäuse Sitze und Kugeln Membranen Anschlüsse Pumpentyp modell und Luftgehäuse O-Ringe VA-H40 Tri-Clamp-Modelle DIN-Modelle Pumpen- Pumpen- modell Konfigurationsnummer modell Konfigurationsnummer Zulassungen 810.0832 VA-H40 SS SE TF EO T5 SB 810.0833... -
Seite 5: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und das Gefahrensymbol bezieht sich auf Risiken, die während bestimmter Arbeiten auftreten. Wenn diese Symbole in dieser Betriebsanleitung oder auf Warnaufklebern erscheinen, müssen diese Warnhinweise beachtet werden. -
Seite 6: Gefahr Durch Missbräuchliche Geräteverwendung
Warnhinweise WARNUNG GEFAHR DURCH MISSBRÄUCHLICHE GERÄTEVERWENDUNG Missbräuchliche Verwendung des Geräts kann zu tödlichen oder schweren Verletzungen führen. • Das Gerät nicht bei Ermüdung oder unter dem Einfluss von Medikamenten oder Alkohol bedienen. • Niemals den zulässigen Betriebsüberdruck oder die zulässige Temperatur der Systemkomponente mit dem niedrigsten Nennwert überschreiten. -
Seite 7: Einbau
Bei der Planung einer Anlage Ihren Anforderungen 2. Die Pumpe mit den dafür vorgesehenen Schrauben entsprechend wenden Sie sich bitte an Ihre sicher an den Ständerhalterungen befestigen. Verder-Vertretung. • Die Positionszahlen und Buchstaben in Klammern beziehen sich auf die Zeichnungen und die Teilelisten auf den Seiten 30 - 36. -
Seite 8: Erdung
Einbau Erdung Halterungen HINWEIS Luft in einen externen Bereich abführen. Das Gerät muss geerdet werden, um die Gefahr Die Pumpenabluft kann Verunreinigungen enthalten, statischer Funkenbildung zu verringern. Durch die den Materialvorrat kontaminieren können. statische Funkenbildung können Dämpfe entzündet Siehe Abluftführung auf Seite 12. werden oder explodieren. -
Seite 9: Luftanschlussleitung (Druckluftversorgung)
Einbau Luftanschlussleitung (Druckluftversorgung) Material-Saugleitung 1. Zubehörteile der Luftleitung wie in A . 3 gezeigt 1. Soweit möglich, flexible, geerdete Materialschläuche installieren. Die Zubehörteile an der Wand oder an (G) verwenden. einer Halterung montieren. Darauf achten, dass 2. Für optimale Abdichtung eine geeignete die Luftleitung zu den Zubehörteilen geerdet ist. -
Seite 10: Typische Installation
Einbau Typische Installation Zeichenerklärung: Luftzufuhrleitung Hauptluftventil mit Entlastungsbohrung (für Pumpe erforderlich) Luftregler Luftleitungs-Schnellkupplung Hauptluftventil (für Zubehör) Luftleitungsfilter Flexible Material-Saugleitung Materialablassventil Materialabsperrventil Flexible Materialleitung 1/2"-NPT(I)-Lufteinlassöffnung Erdungsleiter (erforderlich; siehe Seite 8 für Installationsanweisungen) TI8766a . 3: Typische Bodenmontage 819.0730... -
Seite 11: Veränderung Der Ausrichtung Von Materialeinlass Und -Auslass
Einbau Veränderung der Ausrichtung von Materialeinlass und -auslass Bei Lieferung der Pumpe zeigen Einlass- und Auslassöffnung in dieselbe Richtung. Um die Öffnungen neu auszurichten: 1. Die Klammern (130) entfernen, mit denen das Einlass- und/oder Auslass-T-Stück an den Winkelstutzen befestigt ist. 2. -
Seite 12: Abluftführung
Einbau Abluftführung Herstellung einer Fernabluftleitung: 1. Den Schalldämpfer (P) aus der Abluftöffnung in der Pumpe ausbauen. Siehe A . 5. 2. Einen geerdeten Abluftschlauch (T) einbauen und Zur Vermeidung schwerer Verletzungen durch den Schalldämpfer (P) an das andere Ende des Explosionen oder gefährliche Flüssigkeiten: Schlauchs anschließen. -
Seite 13: Betrieb
Betrieb Betrieb Druckentlastung 2. Alle Anschlüsse überprüfen und sicherstellen, dass sie fest angezogen sind. Materialeinlass- Immer, wenn Sie dieses Symbol sehen, muss die und -auslassanschlüsse fest anziehen. Druckentlastung durchgeführt werden. 3. Die Saugleitung (sofern verwendet) in das zu pumpende Medium eintauchen. HINWEIS: Wenn der Zulaufdruck zur Pumpe über 25% des Betriebsdrucks am Auslass liegt, schließen die Die Anlage bleibt solange unter Druck, bis der Druck... -
Seite 14: Wartung
Wartung Wartung Schmierung 3. Das Materialgehäuse von Pumpe und Zubehörteilen auseinander nehmen. Siehe Reparatur des Das Luftventil benötigt keine Schmierung. Wird dennoch Rückschlagventils auf Seite 21 und Reparatur von eine Schmierung gewünscht, alle 500 Betriebsstunden Standard-Membranen auf Seite 23 oder Reparatur (oder monatlich) den Schlauch von der Lufteinlassöffnung von umspritzten Membranen auf Seite 26. -
Seite 15: Präventivwartungsplan
Wartung Präventivwartungsplan Auf der Grundlage der Betriebsdauer der Pumpe einen Wartungsplan erstellen. Dies ist besonders wichtig zur Vermeidung von Verschüttungen, Undichtigkeiten oder Lebensmittelkontaminierung durch eine defekte Membrane. Es folgt eine Liste empfohlener Wartungsarbeiten und ihrer Häufigkeiten. Die Wartung muss von qualifiziertem Personal entsprechend dem festgelegten Zeitplan durchgeführt werden. -
Seite 16: Fehlerbehebung
Fehlerbehebung Fehlerbehebung • Vor Inspektion oder Wartung der Anlage die Druckentlastung auf Seite 13 durchführen. • Vor dem Zerlegen der Pumpe die Anlage zuerst auf alle möglichen Fehler und ihre Ursachen überprüfen. URSACHE LÖSUNG PROBLEM Pumpe läuft im Stillstand oder hält Rückschlagkugeln (541) oder Sitze Auswechseln. - Seite 17 Fehlerbehebung PROBLEM URSACHE LÖSUNG Undichtigkeit im Anschlussstück Lose Sanitärklammer. Klammer festziehen. am Einlass oder Auslass. Beschädigte oder verschlissene Dichtung auswechseln. Dichtung. Falsche Ausrichtung von Flexible Schläuche an Einlass-/Auslassschlauch Pumpeneinlass und -auslass oder -rohr. verwenden. Dichtung dichtet nicht ab. Eine Standard-Sanitärdichtung aus flexiblem Material wie EPDM, Buna-N, Fluorelastomer oder Silikon verwenden.
-
Seite 18: Service
Service Service Reparatur des Luftventils 3. Den Ventilmitnehmer (105) auf mittlere Position schieben und aus der Aussparung herausziehen. Mit einer Nadelzange das Schaltventil (116) gerade Erforderliches Werkzeug nach oben und aus der Aussparung herausziehen. • Drehmomentschlüssel Siehe A . 7. •... - Seite 19 Service 5. Die Ventilplatte (108) an ihrem Platz untersuchen. Zusammenbau Wenn sie beschädigt ist, mit einem Torx-Schrauben- HINWEIS: Für alle vorgeschriebenen Schmiervorgänge dreher (T20) oder einem 7-mm (9/32 Zoll)- auf Lithium basierendes Schmiermittel verwenden. Steckschlüssel die drei Schrauben (103) entfernen. Artikelnummer 819.0184 bestellen.
- Seite 20 Service 6. Die Unterseite des Schaltventils (116) einfetten 9. Ventildichtung (104) und Deckel (102) auf die sechs und das Ventil so einbauen, dass seine Zungen in Bohrungen im Mittelgehäuse (101) ausrichten. die Nuten an den Enden der Führungsstifte (114) Mithilfe eines Torx-Schraubendrehers (T20) oder einrasten.
-
Seite 21: Reparatur Des Rückschlagventils
Service Reparatur des Rückschlagventils Zerlegen Positionszahlen mit einem Sternchen (*) sind Ersatzteile. 132a Eine vollständige Liste mit Ersatzteilen finden Sie unter *240 Teile ab Seite 30. 129* 132c *240 *541 1. Die Druckentlastung auf Seite 13 durchführen. *240 Alle Schläuche abziehen. 132b 2. - Seite 22 Service Bei Pumpen mit Sanitärkugelventil: Kugeldichtung Bei Pumpen mit Klappenventil: Die Dichtung (240) (242) und Kugel (541) entfernen. Untere Klammer entfernen. Mittlere Klammer (132c) und Gehäuse (132b), Sitz (233) und Dichtung (240) entfernen. Alle (252) entfernen. Mittlere Dichtung (240) und Teile reinigen und auf Verschleiß...
-
Seite 23: Reparatur Von Standard-Membranen
Service 6. Den Auslassverteiler auseinander nehmen. Reparatur von Standard-Membranen Klammern (130), T-Stück (339), Dichtung (129) HINWEIS: Siehe Seite 26 für umspritzte Membranen. und Winkelstutzen (128) entfernen. Alle Teile reinigen und auf Verschleiß oder Beschädigung Erforderliche Werkzeuge untersuchen. Teile nach Bedarf austauschen. •... - Seite 24 Service 4. Wenn beide Materialdeckel ausgebaut sind, mit zwei 8. Die Membranwelle (121) auf Verschleiß oder 5/8-Zoll-Schlüsseln die Schlüsselflächen (Y) an den Schleifspuren überprüfen. Wenn sie beschädigt ist, Platten jeder Membrane halten und die Platten lösen. die Lager (117) in eingebautem Zustand überprüfen. Eine Membrane löst sich und die andere bleibt an der Wenn die Lager beschädigt sind, siehe Ausbau von Welle.
- Seite 25 Service Zusammenbau HINWEIS: Für alle vorgeschriebenen Schmiervorgänge Die montierte Membrangruppe in die Welle (121) auf Lithium basierendes Schmiermittel verwenden. schrauben und handfest anziehen. Artikelnummer 819.0184 bestellen. 4. Die Membranwelle (121) der Länge nach einfetten und durch das Gehäuse (101) schieben. 1.
-
Seite 26: Reparatur Von Umspritzten Membranen
Service Reparatur von umspritzten Membranen HINWEIS: Für Pumpen mit Standard-Membranen siehe 6. Die gegenüberliegende Membrane und die Welle Seite 23. (121) aus dem Mittelgehäuse (101) herausziehen. Die flachen Stellen der Welle mit einem Erforderliche Werkzeuge 19-mm-Einmaulschlüssel halten und die Membrane und die luftseitige Platte von der Welle abnehmen. - Seite 27 Service Zusammenbau HINWEIS: Für alle vorgeschriebenen Schmiervorgänge HINWEIS auf Lithium basierendes Schmiermittel verwenden. Artikelnummer 819.0184 bestellen. Die Membrane nicht mit der Hand verformen. Zum richtigen Verformen der Membrane ist gleichmäßiger Druck erforderlich. 6. Materialdeckel (234) und Klammer (135) so Um schwere Verletzungen – einschließlich anbringen, dass der Deckel auf das Mittelgehäuse Amputationen –...
-
Seite 28: Ausbau Von Lager Und Luftdichtung
Service Ausbau von Lager und Luftdichtung Erforderliche Werkzeuge • Drehmomentschlüssel • 10-mm-Steckschlüssel • Lagerabzieher • O-Ring-Haken • Presse oder Gummihammer und Klotz Zerlegen 110* HINWEIS: Unbeschädigte Lager nicht ausbauen. TI4731a . 24 8. Wenn die Membranwellenlager (117) ausgebaut wurden, einen O-Ring-Haken in das Mittelgehäuse (101) einführen und in die Packungen (110) 1. - Seite 29 Service 4. Die neue Luftdeckeldichtung (119) so ausrichten, dass der aus dem Mittelgehäuse (101) hervorstehende Führungsstift (114) durch die richtige Öffnung in der Dichtung passt. TI4790a . 28 7. Die Kugelventile und Verteiler wie auf Seite 21 beschrieben wieder zusammenbauen. TI4730a .
-
Seite 30: Teilezeichnung, Materialgehäuse
Teilezeichnung, Materialgehäuse Teilezeichnung, Materialgehäuse Entwickelt nach 3A Standards 339* 129* *240 Sanitärkugelventil Sanitärmembran 444 143 446* 447* *242 *240 *541 *240 *240 TI7644a TI4729c 446* 446a* *240 Klappenventil *240 *240 *240 *240 Nach Bedarf ein starkes Gewindehaftmittel auftragen, um die Schrauben an der Membranplatte (Sanitärpumpe) oder an der Membrane (umspritzt) zu befestigen. -
Seite 31: Teileliste, Materialgehäuse
Teileliste, Materialgehäuse Teileliste, Materialgehäuse Pumpenkonfiguration Einlass und Auslass Zeichen Pos. Artikel- Bezeichnung Anzahl Zeichen Pos. Artikel- Bezeichnung Anzahl Modell VA-H50 Modell VA-H50 Pumpe mit Kugelventil nach 3A-Standards T-Stück, 3 Zoll x 2 Zoll, Tri-Clamp 819.0504 KLAMMER, 4 Zoll 331* 819.0480 T-STÜCK, Einlass 819.0526 SITZ 339* 819.0480 T-STÜCK, Auslass 819.0477 MATERIALDECKEL... -
Seite 32: Membranenmaterial
Teileliste, Materialgehäuse Membranenmaterial Werkstoff der Rückschlagkugeln Artikel- Zeichen Pos. Bezeichnung Anzahl Artikel- Modell VA-H40 Zeichen Pos. Bezeichnung Anzahl 819.0573 , Entwickelt nach 3A Standards, Modell VA-H40 EPDM, umspritzt; enthält 110 und 446 PTFE, 1,5 Zoll 819.0429 PACKUNG, 2 St. 2 541*†... - Seite 33 Teileliste, Materialgehäuse 819.0730...
-
Seite 34: Teilezeichnung, Luftgehäuse Und Ständer
Teilezeichnung, Luftgehäuse und Ständer Teilezeichnung, Luftgehäuse und Ständer 104 115 116 105 110 108 110 Mittelstarkes Haftmittel auf die Außenfläche des Kolbenlagers und die Innenfläche der Mittelgehäusebohrung geben. TI4680c Mittelstarkes Gewindehaftmittel auf die Schraubengewinde geben und die Schrauben mit 14,6-16,9 N•m (130-150 in-lb.) festziehen. Mit 5,7-6,8 N•m (50-60 in-lb.) festziehen. -
Seite 35: Teileliste, Luftgehäuse Und Ständer
Teileliste, Luftgehäuse und Ständer Teileliste, Luftgehäuse und Ständer Luftgehäuse – alle Modelle Leckagedetektor und Pumpenständer Zeichen Pos. Artikel- Bezeichnung Anzahl Zeichen Pos. Artikel- Bezeichnung Anzahl 819.0552 MITTELGEHÄUSE Entwickelt nach 3A Standards, Leckagedetektor und Pumpenständer VA-H40 819.0557 GEHÄUSE, Deckel und VA-H50 819.0439 SCHRAUBE, Torx;... -
Seite 36: Zubehör
Zubehör Zubehör VA-H50-Umrüstsätze Leckagedetektor 819.0517 Umbausatz für 3A zugelassene Kugelrückschlagventile 819.0580 Sensor- und Steuereinheit zur Überwachung des Membranenzustands. Im Fall eines Membrandefekts gibt Um ein Rückschlagventil zu einem 3A entworfenen die Steuerung einen akustischen Alarm aus und stellt Rückschlagventil zu konvertieren. Enthält vier Sitze und Kontakte für externen Alarm oder Magnetschalter her. -
Seite 37: Modell Va-H40, Maßzeichnung
Modell VA-H40, Maßzeichnung Modell VA-H40, Maßzeichnung 3A Designed Ball Rückschlagventil Modelle 632,5 mm (24,9 Zoll) 909,3 mm (35,8 Zoll) 218,4 mm TI8778a (8,6 Zoll) 246 mm (9,7 in.) 431,8 mm (17 Zoll) 594.4 mm 596,9 mm (23,6 in.) (23,5 Zoll) TI8777a SB-Modelle 637,5 mm... -
Seite 38: Modell Va-H40, Technische Daten
Modell VA-H40, technische Daten Modell VA-H40, technische Daten U.S. Metrisch Zulässiger Betriebsüberdruck 120 psi 8 bar (0,8 MPa) Luftdruck-Regelbereich 20-120 psi 1,4-8 bar (0,14-0,8 MPa) 125 scfm Maximaler Luftverbrauch 3,6 Nm /Min. 50 scfm 1,4 Nm /Min. Luftverbrauch bei Betrieb bei 70 psi/50 gpm bei 4,8 bar/75,7 l/Min. -
Seite 39: Modell Va-H40, Leistungskurven
Modell VA-H40, Leistungskurven Modell VA-H40, Leistungskurven Testbedingungen: Die Pumpe wurde in Wasser mit eingetauchtem Einlass getestet Ermittlung des Materialauslassdrucks Ermittlung des Pumpenluftdrucks (psi/MPa/bar) bei bestimmter Fördermenge (gpm/l/Min.) (scfm oder Nm /Min.) bei bestimmter Fördermenge und Betriebsluftdruck (psi/MPa/bar): (gpm/l/Min.) und Betriebsluftdruck (psi/MPa/bar): 1. -
Seite 40: Modell Va-H50, Maßzeichnung
Modell VA-H50, Maßzeichnung Modell VA-H50, Maßzeichnung 3A Designed Ball Rückschlagventil Modelle 721,4 mm 955,0 mm (28,4 Zoll) (37,6 Zoll) 165,1 mm (6,5 Zoll) 221 mm TI4929e (8,7 in) 596,9 mm 558,8 mm (23,5 Zoll) TI7610d (22,0 in) Pumpen mit Klappenventil Pumpen mit Sanitärkugelventil 749,3 mm 967,7 mm... -
Seite 41: Modell Va-H50, Technische Daten
Modell VA-H50, technische Daten Modell VA-H50, technische Daten U.S. Metrisch Zulässiger Betriebsüberdruck 120 psi 8 bar (0,8 MPa) Luftdruck-Regelbereich 20-120 psi 1,4-8 bar (0,14-0,8 MPa) 175 scfm Maximaler Luftverbrauch 4,9 Nm /Min. 50 scfm 1,4 Nm /Min. Luftverbrauch bei Betrieb bei 70 psi/60 gpm bei 4,8 bar/227 l/Min. -
Seite 42: Modell Va-H50, Leistungskurven
Modell VA-H50, Leistungskurven Modell VA-H50, Leistungskurven Testbedingungen: Die Pumpe wurde in Wasser mit eingetauchtem Einlass getestet Ermittlung des Materialauslassdrucks Ermittlung des Pumpenluftdrucks (psi/MPa/bar) bei bestimmter Fördermenge (gpm/l/Min.) (scfm oder Nm /Min.) bei bestimmter Fördermenge und Betriebsluftdruck (psi/MPa/bar): (gpm/l/Min.) und Betriebsluftdruck (psi/MPa/bar): 1. -
Seite 43: Eu Declaration Of Conformity
, ELI VASTAVUSDEKLARATSIOON, EU- KOZAT, , ES ATITIKTIES DEKLARACIJA UE, DIKJARAZZJONI TA’ KONFORMITÀ TAL-UE, EU IZJAVA O SUKLADNOSTI, EÚ FORMITATE Model Verder HI-CLEAN VA-H40 and VA-H50 Sanitary AODD Pumps Part 810.0790, 810.0830 – 810.0849, 810.0889- Referencia, Osa, 810.0893 Complies With The EC Directives... -
Seite 44: Konformitätserklärung
Analyse globaler Migration Die Analyse von Materialien unterliegt Einschränkungen (in ANHANG 2 aufgeführt) Sonstiges (in ANHANG 3 aufgeführt) Verder BV Auf Anfrage stellt Verder NV den zuständigen Behörden entsprechende Dokumentation zum Nachweis der Konformität mit den Vorschriften zur Verfügung. GENEHMIGT VON... -
Seite 45: Anhang 1 Zur Konformitätserklärung
Modell VA-H50, Leistungskurven ANHANG 1 ZUR KONFORMITÄTSERKLÄRUNG Verwendete Texte und Verordnungen Alle Materialien: Rahmenverordnung (EC) Nr. 1935/2004 des Europäischen Parlaments und des Rats vom 27. Oktober 2004 zu Materialien und Gegenständen, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen, und zur Aufhebung der Richtlinien 80/590/EEC und 89/109 EEC Verordnung (EC) der Kommission Nr. - Seite 46 Modell VA-H50, Leistungskurven 819.0730...
