Lagerung des Schlauches
NR und NBR Schläuche können ca. zwei Jahre, EPDM Schläuche ca. 4 Jahre gelagert werden. Die
Lagerung sollte stets in kühlen und dunklen Räumen erfolgen, ultraviolette Strahlung beschleunigt den
Alterungsprozeß erheblich.
Montage und Demontage des Frontdeckels
! WARNUNG
Entfernen Sie niemals den Frontdeckel, wenn der Schlauch noch eingebaut ist.
Entfernen Sie die Schrauben und halten Sie den Deckel fest, damit er nicht herunter fällt. Die Front-
deckel der Modelle VF 50 bis VF 80 sind durch Stehbolzen gesichert.
Entfernen Sie den O-Ring und überprüfen Sie diesen auf Beschädigungen.
! ACHTUNG
die Frontdeckel der Modelle VF 50 bis VF 80 sind schwer und benötigen entsprechendes Hebezeug!
Nutzen Sie gegebenenfalls das Ringschraube der Pumpe, welches in die entsprechenden Bohrungen
des Frontdeckels paßt.
Montieren Sie den Frontdeckel wieder in umgekehrter Reihenfolge. Sichern Sie den O-Ring mit
etwas Fett gegen Herausrutschen.
Montage der Distanzbleche
Die Aufgabe der Distanzbleche besteht darin, den erforderlichen Druck bei der niedrigsten Betriebs-
drehzahl zu gewährleisten. Je mehr Scheiben eingebaut werden, desto größer wird die Quetschung
des Schlauches. (Siehe hierzu auch die untenstehende Zeichnung)
Entfernen Sie den Inspektionsdeckel.
Lassen Sie dem Rotor schrittweisen laufen bis der Nocken im Inspektionsfenster steht.
! WARNUNG
Greifen Sie niemals durch das Inspektionsfenster oder stecken Gegenstände hindurch, wenn der
Rotor sich dreht! Es besteht erhebliche Verletzungsgefahr durch das starke Drehmoment des Motors.
Lösen Sie die Schraube am Nocken und entfernen oder fügen Sie Distanzbleche nach Bedarf hinzu.
Die Bleche sind geschlitzt, wodurch die Schrauben nicht völlig entfernt werden müssen.

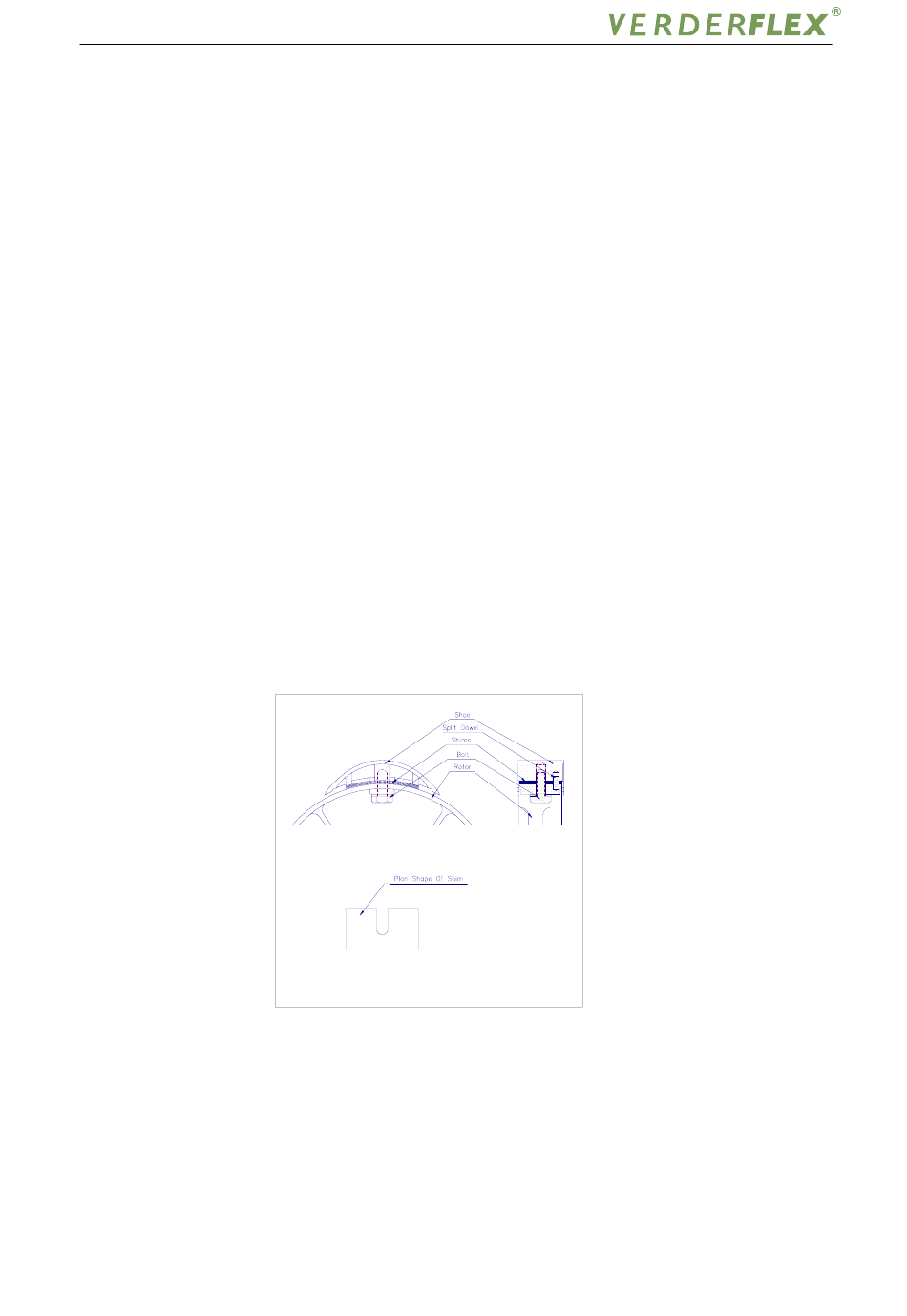

Bild 18
21
