4. Sicherheitshinweise für den Betrieb und die Wartung
4.1 Generelle Bemerkungen
Alle Einrichtungen und Werkzeuge sollten nur für den dafür bestimmten Zweck eingesetzt werden.
Idealerweise sollten Antriebe bzw. Einrichtungen eingesetzt werden, die es ermöglichen, die Pumpe
schrittweise zu betreiben und zu reversieren.
Alle Arbeiten an der Pumpe erfordern metrisches Werkzeug. Prüfen Sie vor der Montage alle Befesti-
gungselemente auf Vollständigkeit. Für die größeren VERDERFLEX Schlauchpumpen ist geeignetes
Hebezeug notwendig. Vergewissern Sie sich, dass dieses Werkzeug für den Einsatzzweck geeignet
ist.
4.2 Zusammenbau
Zum weltweiten Versand werden die VERDERFLEX Schlauchpumpen in flachen Kisten verpackt.
Normalerweise erfolgt der Zusammenbau durch die jeweilige VERDER Niederlassung. Sollte dies
nicht der Fall sein, so folgen Sie bitte den nachfolgenden Instruktionen:
Der Platz, an dem die Pumpe zusammen gebaut wird, sollte sauber und aufgeräumt sein
Öffnen Sie die Verpackung und prüfen Sie die Vollständigkeit anhand der beiliegenden Stückliste
Entfernen Sie zum weiteren Zusammenbau die Seitenteile der Verpackung.
Entfernen Sie den Frontdeckel, indem Sie die vier Schrauben (Muttern) lösen.
Benutzen Sie zum Anheben des Frontdeckels, je nach Modell, die beiliegende Ringschraube
Entfernen Sie alle Teile aus dem Innenraum der Pumpe.
Drehen Sie das Pumpengehäuse auf die Frontseite und montieren Sie den Grundrahmen und die
Querverbindungen auf der Rückseite (Bild 6). Beachten Sie hierbei die Stutzenstellung der Pumpe.
Ziehen Sie alle Schrauben mit dem im Anhang D angegebenen Drehmoment an.
11

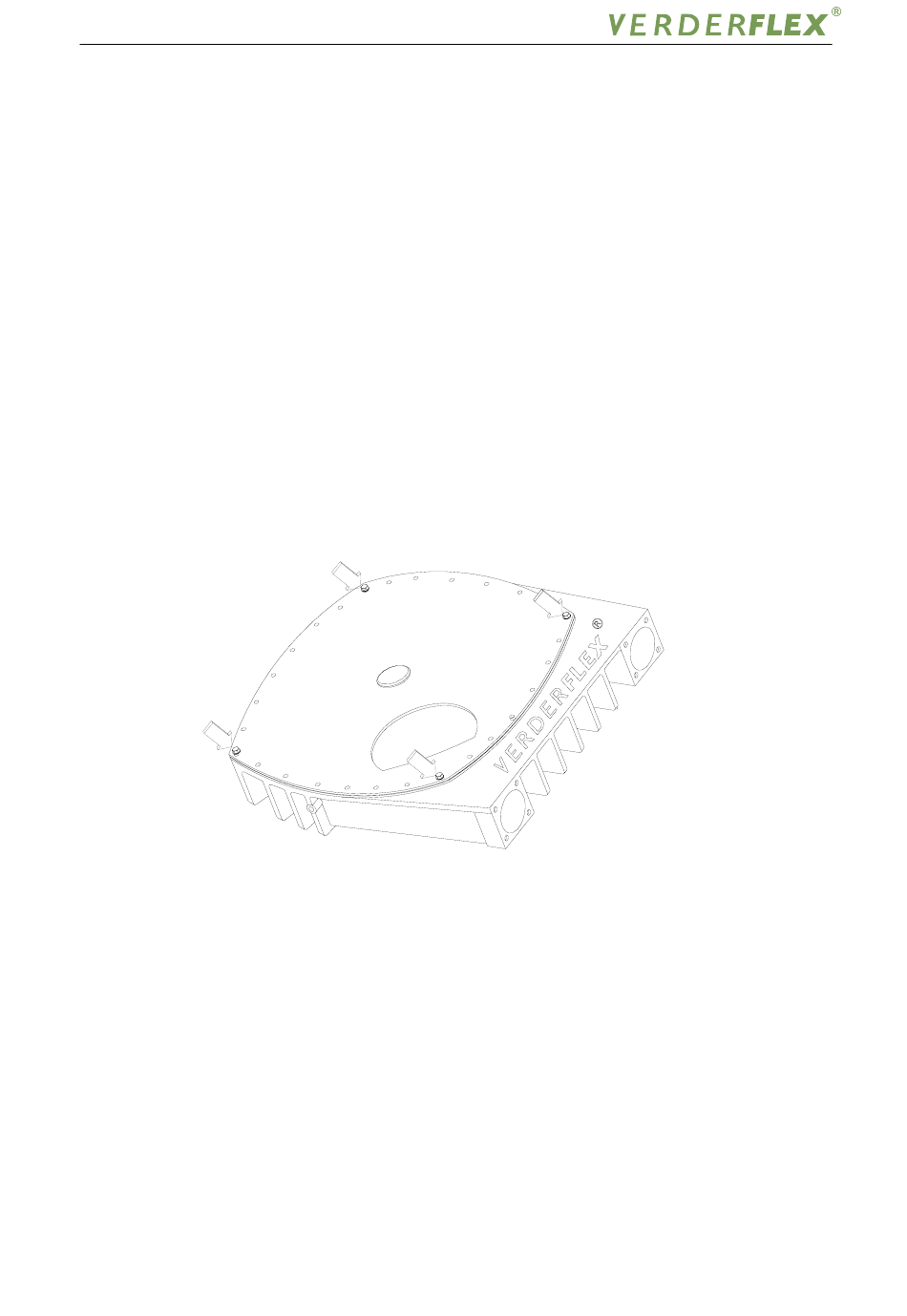

Bild 5
