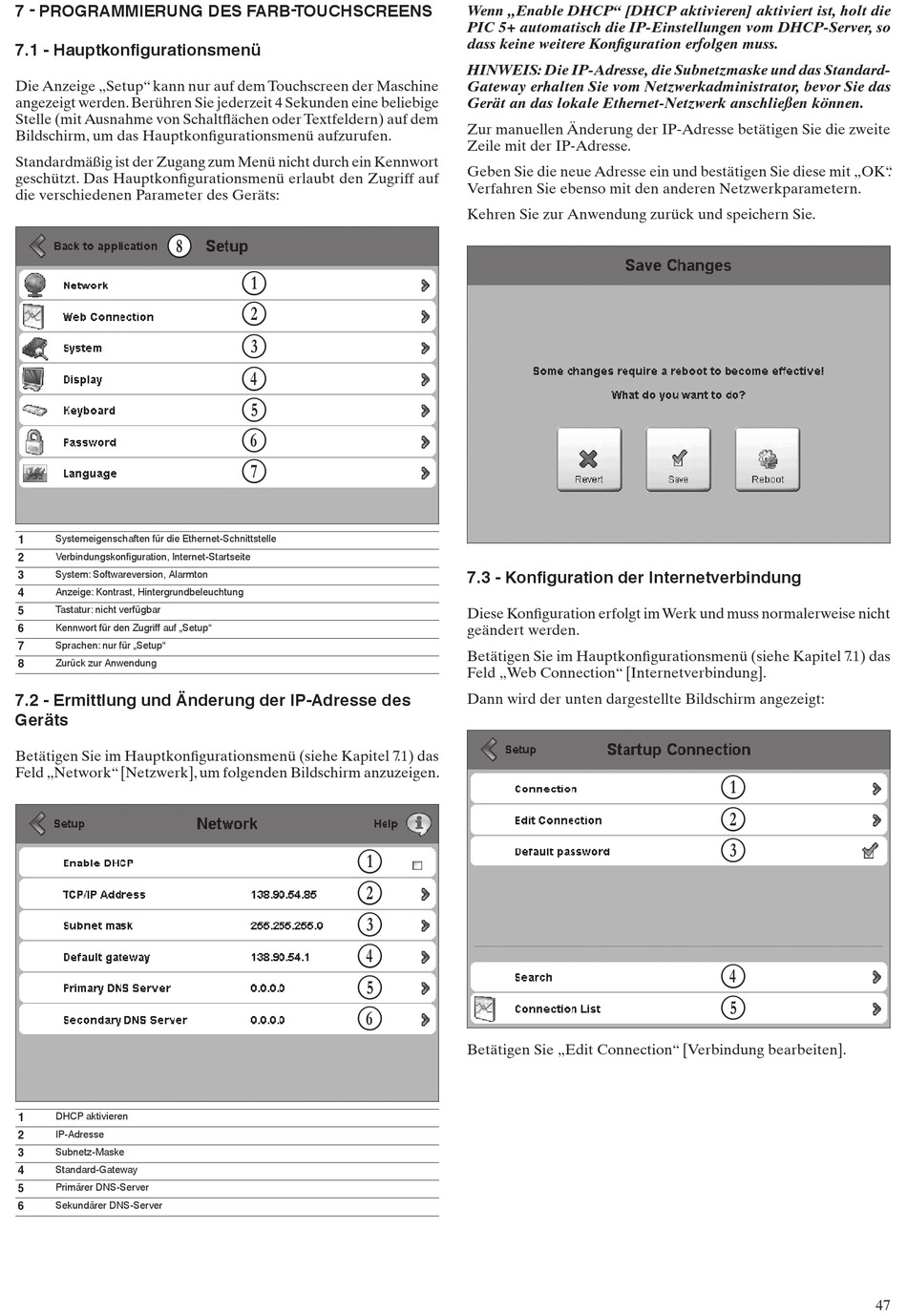

7 - PROGRAMMIERUNG DES FARB-TOUCHSCREENS
7.1 - Hauptkonfigurationsmenü
Die Anzeige „Setup" kann nur auf dem Touchscreen der Maschine
angezeigt werden. Berühren Sie jederzeit 4 Sekunden eine beliebige
Stelle (mit Ausnahme von Schaltflächen oder Textfeldern) auf dem
Bildschirm, um das Hauptkonfigurationsmenü aufzurufen.
Standardmäßig ist der Zugang zum Menü nicht durch ein Kennwort
geschützt. Das Hauptkonfigurationsmenü erlaubt den Zugriff auf
die verschiedenen Parameter des Geräts:
I
1
Systemeigenschaften für die Ethernet-Schnittstelle
2
Verbindungskonfiguration, Internet-Startseite
3
System: Softwareversion, Alarmton
4
Anzeige: Kontrast, Hintergrundbeleuchtung
5
Tastatur: nicht verfügbar
6
Kennwort für den Zugriff auf „Setup"
7
Sprachen: nur für „Setup"
8
Zurück zur Anwendung
7.2 - Ermittlung und Änderung der IP-Adresse des
Geräts
Betätigen Sie im Hauptkonfigurationsmenü (siehe Kapitel 7 .1) das
Feld „Network" [Netzwerk], um folgenden Bildschirm anzuzeigen.
1
DHCP aktivieren
2
IP-Adresse
3
Subnetz-Maske
4
Standard-Gateway
5
Primärer DNS-Server
6
Sekundärer DNS-Server
B
C
D
E
F
G
H
B
C
D
E
F
G
Wenn „Enable DHCP" [DHCP aktivieren] aktiviert ist, holt die
PIC 5+ automatisch die IP-Einstellungen vom DHCP-Server, so
dass keine weitere Konfiguration erfolgen muss.
HINWEIS: Die IP-Adresse, die Subnetzmaske und das Standard-
Gateway erhalten Sie vom Netzwerkadministrator, bevor Sie das
Gerät an das lokale Ethernet-Netzwerk anschließen können.
Zur manuellen Änderung der IP-Adresse betätigen Sie die zweite
Zeile mit der IP-Adresse.
Geben Sie die neue Adresse ein und bestätigen Sie diese mit „OK" .
Verfahren Sie ebenso mit den anderen Netzwerkparametern.
Kehren Sie zur Anwendung zurück und speichern Sie.
7.3 - Konfiguration der Internetverbindung
Diese Konfiguration erfolgt im Werk und muss normalerweise nicht
geändert werden.
Betätigen Sie im Hauptkonfigurationsmenü (siehe Kapitel 7.1) das
Feld „Web Connection" [Internetverbindung].
Dann wird der unten dargestellte Bildschirm angezeigt:
Betätigen Sie „Edit Connection" [Verbindung bearbeiten].
B
C
D
E
F
