Trübungssensor CUS 1 / CUS 4
3.4

Aufbau

Der Sensor CUS 1 / CUS 4 besteht aus
folgenden Funktionseinheiten (siehe Bild 3.4):
• Anschlußteil
• Sensorkörper mit integrierter Vor-Ort-Elektronik
• Prismenoptik wahlweise mit Wischermodul
(Bild 3.5)
Im Sensorkörper ist die Vor-Ort-Elektronik ein-
gegossen, die als Mehrkanalschaltung für
serielle Signalübertragung ausgelegt ist.
Mittels der Prismenoptik wird in wässrigen
Meßmedien unter Berücksichtigung der Licht-
brechungsindizes ein Streuwinkel von
90 Grad erhalten und gleichzeitig eine opti-
sche Referenzkompensation ausgeführt.
Die flache Sensorseite ist zur Unterstützung
von Selbstreinigungseffekten angeschrägt.
Für die mechanische Reinigung der Prismen-
optik besitzt der Sensor CUS 1-W / CUS 4-W
zusätzlich einen Wischer.
3.
1
2
3
4
∅40
5
6
1
2
∅40
ca.57
Funktion, Aufbau
BD1US1-4.CHP

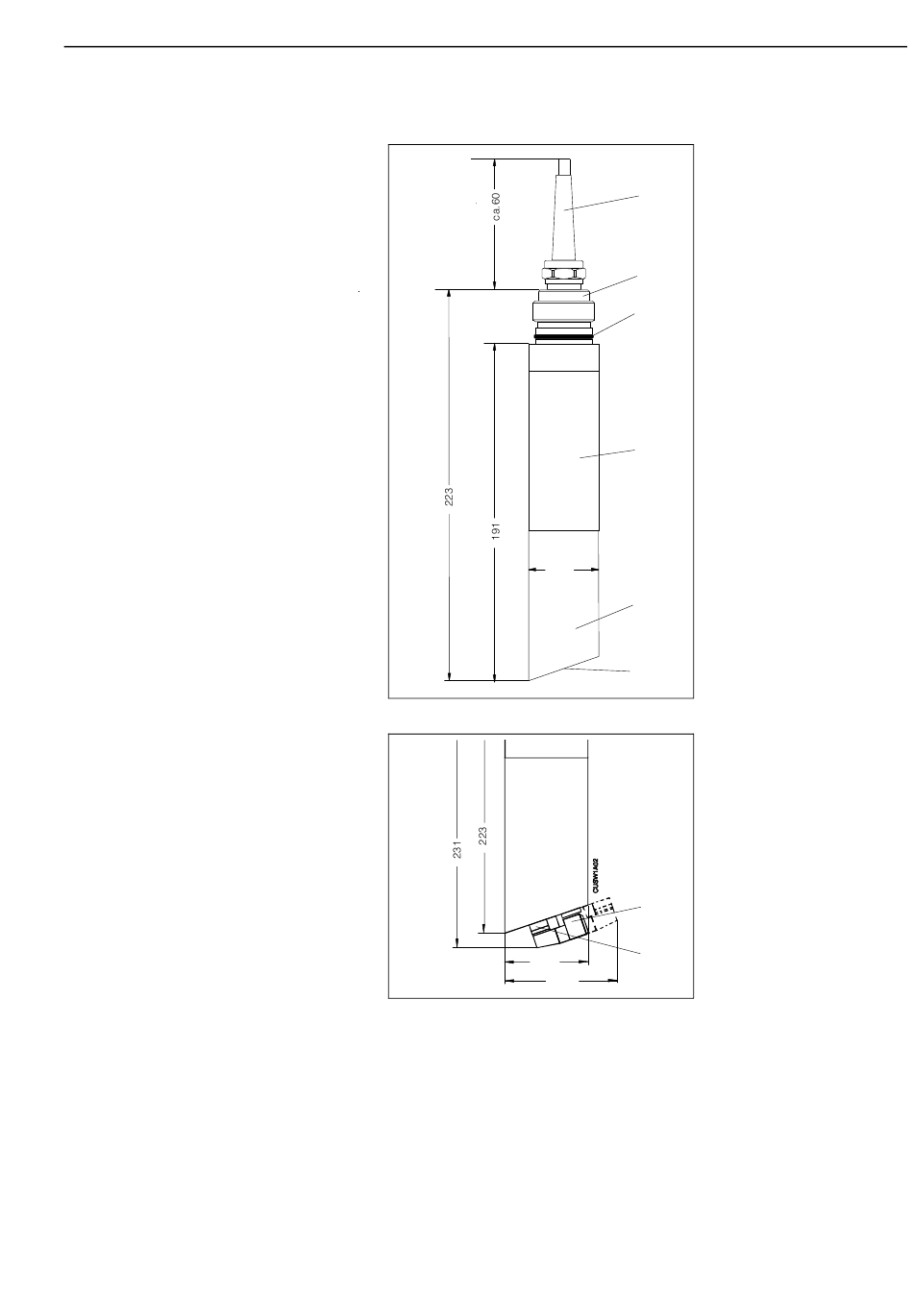

Bild 3.4
Maßzeichnung
CUS 1 / CUS 4
1
Sensoranschlußkabel
2
Einschraubgewinde G1"
3
O-Ring-Dichtung
4
Edelstahlkörper mit eingeb.
Vorverstärker
5
Kunststoffschaft mit eingeb.
Sende-Empfangsteil
6
Optik
Bild 3.5
Maßzeichnung
CUS 1-W / CUS 4-W
1
Wischer
2
Wischergummi
5
