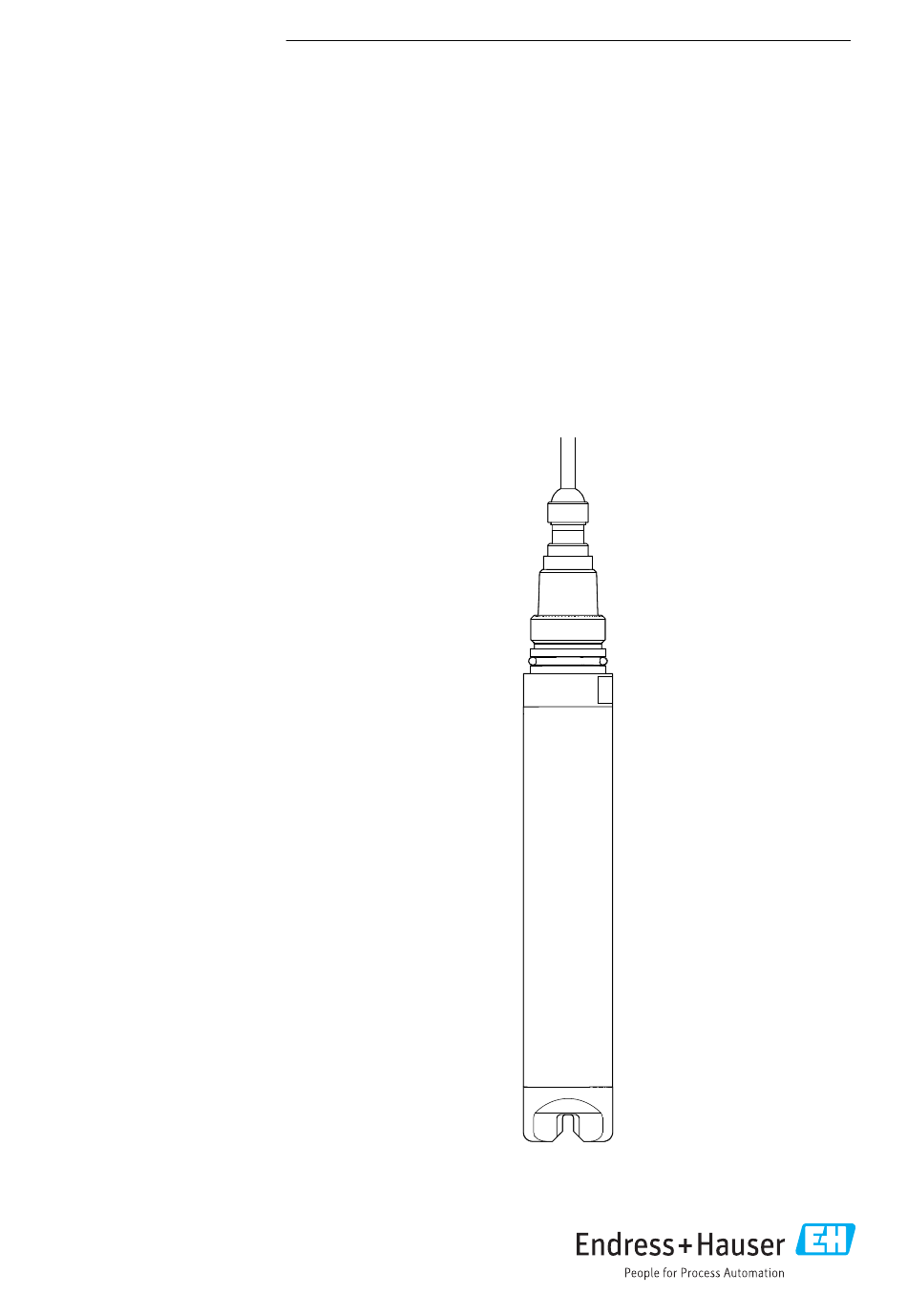

- Seite 1 Products Solutions Services BA01846C/07/DE/01.18 71392761 Betriebsanleitung Turbimax CUS50D Absorptionssensor für Trübungs- und Feststoffmessungen...
-
Seite 3: Inhaltsverzeichnis
Turbimax CUS50D Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ..4 Reparatur ..... . 39 Warnhinweise ..... . . 4 11.1 Ersatzteile . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Turbimax CUS50D Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen. -
Seite 5: Grundlegende Sicherheitshin
Turbimax CUS50D Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal • Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. • Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. • Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen. -
Seite 6: Betriebssicherheit
Grundlegende Sicherheitshinweise Turbimax CUS50D Betriebssicherheit Vor der Inbetriebnahme der Gesamtmessstelle: Alle Anschlüsse auf ihre Richtigkeit prüfen. Sicherstellen, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind. Beschädigte Produkte nicht in Betrieb nehmen und vor versehentlicher Inbetriebnahme schützen. Beschädigte Produkte als defekt kennzeichnen. -
Seite 7: Produktbeschreibung

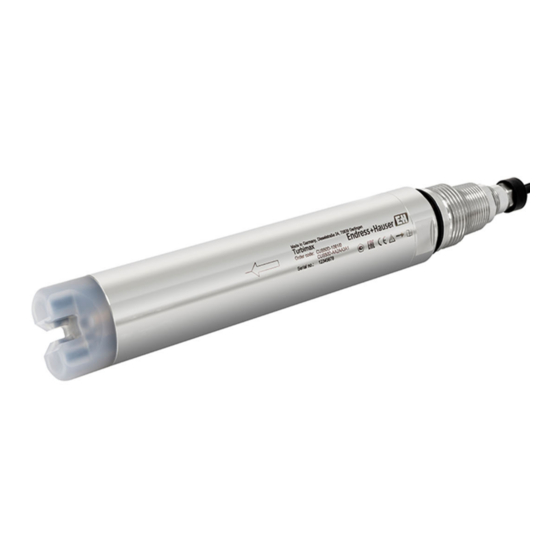

Turbimax CUS50D Produktbeschreibung Produktbeschreibung Produktaufbau CUS50D ist ein Absorptionssensor zur Messung von Trübung oder Feststoff. Er verfügt über einen glas- und verklebungsfreien Sensorkopf mit 2 Pfadlängen (5 mm und 10 mm). Die Geh- äusevarianten sind Edelstahl und Kunststoff. Messumformer CM44 für den Betrieb des Sensors. -
Seite 8: Messprinzip
Produktbeschreibung Turbimax CUS50D A0036368 2 Varianten Clamp Luftreinigung 3.1.1 Messprinzip Der Sensor arbeitet nach dem Prinzip der Lichtschwächung gemäß ISO 7027 und erfüllt deren Anforderungen. Geeignet für mittlere bis höhere Trübung. Endress+Hauser... -
Seite 9: Warenannahme Und Produkt
Turbimax CUS50D Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme Auf unbeschädigte Verpackung achten. Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. Auf unbeschädigten Inhalt achten. Beschädigungen am Lieferinhalt dem Lieferanten mitteilen. Beschädigte Ware bis zur Klärung aufbewahren. -
Seite 10: Produktidentifizierung
Produktbild im Popup-Fenster anklicken. Ein neues Fenster (Device Viewer) öffnet sich. Darin finden Sie alle zu Ihrem Gerät gehörenden Informationen einschließlich der Produktdokumentation. 4.2.3 Herstelleradresse Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen Lieferumfang Der Lieferumfang besteht aus: • 1 Sensor Auslauftrübung CUS50D in bestellter Ausführung •... -
Seite 11: Zertifikate Und Zulassungen
Turbimax CUS50D Warenannahme und Produktidentifizierung Zertifikate und Zulassungen 4.4.1 Elektromagnetische Verträglichkeit Störaussendung und Störfestigkeit gem. • EN 61326-1: 2013 • EN 61326-2-3:2013 • NAMUR NE21: 2012 4.4.2 -Zeichen Das Produkt erfüllt die Anforderungen der harmonisierten europäischen Normen. Damit erfüllt es die gesetzlichen Vorgaben der EU-Richtlinien. Der Hersteller bestätigt die erfolgrei- che Prüfung des Produkts durch die Anbringung des -Zeichens. -
Seite 12: Montage
Montage Turbimax CUS50D Montage Abmessungen NPT3/4" GI“ SW36 (1.57) A0036366 3 Abmessungen in mm (in) Endress+Hauser... - Seite 13 Turbimax CUS50D Montage NPT3/4" GI“ SW36 (1.57) (2.52) A0036582 4 Abmessungen mit Clamp in mm (in) Endress+Hauser...
-
Seite 14: Sensor Montieren
Bei der Luftreinigung: 2 Bar max. Druck Sensor montieren 5.2.1 Messeinrichtung Eine komplette Messeinrichtung besteht aus: • Trübungssensor Turbimax CUS50D • Mehrkanal-Messumformer Liquiline CM44x • Direkteinbau in einem Rohranschluss (Clamp 2" ) oder • Armatur: – Durchflussarmatur CUA252 oder – Durchflussarmatur CUA262 oder –... -
Seite 15: Einbaubeispiele
Turbimax CUS50D Montage A0036713 6 Messeinrichtung mit Durchflussarmatur CUA252 Mehrkanal-Messumformer Liquiline CM44x Trübungssensor Turbimax CUS50D Durchflussarmatur CUA252 Strömungsrichtung Einbaubeispiele 5.3.1 Einbaumöglichkeiten Einbau mit Durchflussarmatur CUA120 Der Einbauwinkel beträgt 90°. Der Pfeil zeigt die Strömungsrichtung, sie verläuft vom 10 mm Pfad zum 5 mm Pfad. - Seite 16 Montage Turbimax CUS50D Einbau mit Durchflussarmatur CUA252 oder CUA262 Der Einbauwinkel beträgt 90°. Der Pfeil zeigt die Strömungsrichtung, sie verläuft vom 10 mm Pfad zum 5 mm Pfad. A0036837 8 Einbau mit Durchflussarmatur CUA252 A0036836 9 Einbau mit Durchflussarmatur CUA262...
- Seite 17 Turbimax CUS50D Montage Einbau mit Wechselarmatur CUA451 Der Einbauwinkel beträgt 90°. Der Pfeil zeigt die Strömungsrichtung, sie verläuft vom 10 mm Pfad zum 5 mm Pfad. Für das manuelle Verfahren der Armatur darf der Mediumsdruck max. 2 bar (29 psi) betragen.
- Seite 18 Montage Turbimax CUS50D 5.3.2 Rohrinstallation Detail A Detail A 90° A0029259 12 Zulässige und nicht zulässige Einbausituationen in Rohrleitungen Der Rohrleitungsdurchmesser muss mindestens 50 mm (2") betragen. Installieren Sie den Sensor an Orten mit gleichmäßiger Strömung. Der beste Installationsort ist im Steigrohr (Pos. 1).
-
Seite 19: Montagekontrolle
Turbimax CUS50D Montage Montagekontrolle Nehmen Sie den Sensor nur dann in Betrieb, wenn Sie folgende Fragen mit "ja" beantworten können: • Sind Sensor und Kabel unbeschädigt? • Haben Sie die richtige Einbaulage eingehalten? • Ist der Sensor in den Prozessanschluss eingebaut und hängt nicht frei am Kabel? -
Seite 20: Elektrischer Anschluss
Elektrischer Anschluss Turbimax CUS50D Elektrischer Anschluss WARNUNG Gerät unter Spannung! Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen! ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ‣ Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen. - Seite 21 Turbimax CUS50D Elektrischer Anschluss Sensor 1 Sensor Sensor 1 Sensor 2 Sensor A0033092 15 Sensoranschluss an Sensoreingang (links) oder mit M12-Stecker (rechts) Kabelschirm auflegen Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel) 16 Konfektioniertes Kabel 17 Kabel einlegen 18...
-
Seite 22: Schutzart Sicherstellen
Elektrischer Anschluss Turbimax CUS50D Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße Anwendung erforderlich sind. ‣ Auf Sorgfalt bei den ausgeführten Arbeiten achten. Einzelne für dieses Produkt zugesagte Schutzarten (Dichtigkeit (IP), elektrische Sicherheit, EMV-Störfestigkeit) können nicht mehr garantiert werden, wenn z. -
Seite 23: Inbetriebnahme
Turbimax CUS50D Inbetriebnahme Inbetriebnahme Funktionskontrolle Vor der ersten Inbetriebnahme vergewissern Sie sich, dass: ‣ der Sensor korrekt eingebaut wurde ‣ der elektrische Anschluss richtig ist. Endress+Hauser... -
Seite 24: Betrieb
Betrieb Turbimax CUS50D Betrieb Messgerät an Prozessbedingungen anpassen 8.1.1 Anwendungen Die Anwendungen „Absorbance“ und „Formazin“ werden im Werk kalibriert. Auf Basis der Absorbance-Werkskalibrierung sind die weiteren Anwendungen vorkalibriert und auf die unterschiedlichen Eigenschaften der Medien optimiert. Anwendung Spezifizierter Arbeitsbereich Werkskalibrierung Absorbance 0,000 …... - Seite 25 Turbimax CUS50D Betrieb Durch die Auswahl der entsprechenden Anwendung wird der gewünschte Datensatz aktiviert und kann über folgende Möglichkeiten an die jeweilige Applikation angepasst werden: • Kalibrierung (1 … 10 Punkte) • Eingabe eines Faktors (Multiplikation der Messwerte mit einem konstanten Faktor) •...
- Seite 26 Betrieb Turbimax CUS50D Beim Anlegen eines neuen Datensatzes können folgende Messpfadlängen ausgewählt wer- den: Anwendung Messpfadlängen 5 mm 10 mm Automatisch Absorbance Formazin Kaolin Sludge Autosludge Product Loss Grundsätzlich ist eine größere Messpfadlänge (10 mm) für die Messung von eher kleinen Absorptionswerten und somit für dünnflüssige oder wässrige Flüssigkeiten zu empfehlen.
-
Seite 27: Einpunkt- Und Mehrpunktkalibrierung
Turbimax CUS50D Betrieb Einpunkt- und Mehrpunktkalibrierung • Vor der Kalibrierung den Messspalt des Sensors reinigen (Verschmutzungen und Ablage- rungen entfernen) • Bei einer Kalibrierung den Sensor so in das Medium eintauchen, dass beide Messspalte voll- ständig mit dem Medium gefüllt sind. Sämtliche Luftblasen und Lufteinschlüsse müssen beim Eintauchen aus dem Messspalt gespült werden. -
Seite 28: Zweipunktkalibrierung
Betrieb Turbimax CUS50D Datensatz auswählen. Kalibrierpunkt im Medium setzen und den Soll-Probenwert (Laborwert) eingeben. Im Beispiel sind das die Werte 6g/l (Messwert) und 4 g/l (Soll-Probenwert). Die Verstärkung der Anwendungskalibrierung ändert sich entsprechend. Messwert [g/l] Soll-Probenwert [g/l] Zweipunktkalibrierung Anwendungsbeispiel: In einer Applikation sollen Messwertabweichungen an zwei unterschiedlichen Punkten (z.B. - Seite 29 Turbimax CUS50D Betrieb Im Beispiel sind das die Werte 3 g/l (Messwert) und 4 g/l (Soll-Probenwert) sowie 6 g/l / 8 g/l. Verstärkung und Offset der Anwendungskalibrierung ändern sich entsprechend. Messwert [g/l] Soll-Probenwert [g/l] Die Verstärkung außerhalb des gewählten Arbeitsbereichs wird vom angrenzenden Arbeitsbereich bestimmt (graue Linie).
- Seite 30 Betrieb Turbimax CUS50D Im Beispiel sind das 3 / 4 g/l, 6 / 5g/l und 8 / 8 g/l. Verstärkung und Offset der Anwendungs- kalibrierung ändern sich zwischen den Kalibrierpunkten entsprechend. Messwert [g/l] Soll-Probenwert [g/l] Die Verstärkung außerhalb des gewählten Arbeitsbereichs wird vom angrenzenden Arbeitsbereich bestimmt (graue Linie).
- Seite 31 Turbimax CUS50D Betrieb Im Beispiel sind das 2 / 2 g/l, 3 / 4 g/l, 6 / 5 g/l und 8 / 8 g/l. Verstärkung und Offset der Anwendungskalibrierung ändert sich zwischen den Kalibrierpunkten entsprechend. Messwert [g/l] Soll-Probenwert [g/l] Die Verstärkung außerhalb des gewählten Arbeitsbereichs wird vom angrenzenden Arbeitsbereich bestimmt (graue Linie).
- Seite 32 Betrieb Turbimax CUS50D Werkskalibrierung A0036828-DE 23 Beispiel für Faktor mit Anwendung "Sludge" Offset Bei der Funktion "Offset" werden die Messwerte um einen konstanten Betrag verschoben (addiert oder subtrahiert). Werkskalibrierung A0036833-DE 24 Beispiel für Offset Endress+Hauser...
-
Seite 33: Blasenunterdrückung Filter
Mittlere Filterung, Ansprechzeit 10 Sek Stark Starke Filterung, geringe Dynamik, langsame Reaktion auf Änderungen (25 Sek) Spezialist Dieses Menü ist für den Service von Endress+Hauser bestimmt. Keine Filterung Blasenunterdrückung Filter Zusätzlich zum Messwertfilter ist der Sensor noch mit einer Filterfunktion zur Unterdrückung von Messfehlern durch Luftblasen ausgerüstet. - Seite 34 Betrieb Turbimax CUS50D einem Anstieg des Messwertes und können daher nicht mit dem Minimum-Filter eliminiert werden. Die beiden Signalfilter (Messwertfilter und Blasenunterdrückung Filter) können direkt im Kalibriermenü des jeweiligen Datensatzes parametriert werden. 8.1.5 Kalibrierkit Mit dem Kalibrierkit kann die Funktionsfähigkeit des Sensors überprüft werden.
- Seite 35 Turbimax CUS50D Betrieb A0036827 Kalibrierkit (A) auf den Sensorkopf (B) in die korrekte Richtung aufsetzen. Die Richtung wird auf dem Kalibrierkit angegeben A0036702 Kalibrierkit (A) in die Endposition auf Anschlag (B) schieben. Funktionskontrolle Die Funktionskontrolle erfolgt anhand der Sensorrohwerte Durch mehrfaches betätigen des Drehreglers wird der Messumformer auf die Anzeige Rohwerte (Rohwert 5 mm und Rohwert 10 mm) umgeschaltet.
- Seite 36 Betrieb Turbimax CUS50D Referenztool Festkörperreferenz, Kit CUS50D Toleranz + / - 5% + / - 10% Wenn anstelle der Rohwerte die Messwerte eines Kalibrierdatensatz anzeigt werden, ergeben sich gegebenenfalls durch Kalibrierung, Offset oder Faktor abweichende Mess- werte. Endress+Hauser...
-
Seite 37: Diagnose Und Störungsbehe
Turbimax CUS50D Diagnose und Störungsbehebung Diagnose und Störungsbehebung Zur Fehlersuche müssen Sie die gesamte Messstelle betrachten: • Messumformer • Elektrische Anschlüsse und Leitungen • Armatur • Sensor Die möglichen Fehlerursachen in der nachfolgenden Tabelle beziehen sich vornehmlich auf den Sensor. -
Seite 38: Wartung
Wartung Turbimax CUS50D Wartung ‣ In regelmäßigen Abständen die Wartungstätigkeiten durchführen. Wir empfehlen Ihnen, die Wartungszeitpunkte im Voraus in einem Betriebstagebuch oder einem Betriebskalender festzulegen. Der Wartungszyklus hängt im wesentlichen ab von: • Der Anlage • Den Einbaubedingungen • Dem Medium, in dem gemessen wird VORSICHT Verletzungsgefahr durch Säure oder Medium, Schäden an Kleidung und der Einrichtung! -
Seite 39: Reparatur
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Sicherstellen einer sicheren, fachgerechten und schnellen Rücksendung: ‣... -
Seite 40: Zubehör
Zubehör Turbimax CUS50D Zubehör 12.1 Armaturen FlowFit CUA120 • Flansch-Adapter zur Aufnahme von Trübungssensoren CUS • Produktkonfigurator auf der Produktseite: www.endress.com/cua120 Technische Information TI096C Flowfit CUA252 • Durchflussarmatur • Produktkonfigurator auf der Produktseite: www.endress.com/cua252 Technische Information TI01139C Flowfit CUA262 • Einschweiß-Durchflussarmatur •... -
Seite 41: Halterung
Turbimax CUS50D Zubehör 12.2 Halterung Flexdip CYH112 • Modulares Halterungssystem für Sensoren und Armaturen in offenen Becken, Gerinnen und Tanks • Für Wasser- und Abwasserarmaturen Flexdip CYA112 • Beliebig variierbare Befestigung: Montage auf dem Boden, auf der Mauerkrone, an der Wand oder direkt an einem Geländer... -
Seite 42: Druckluftreinigung
Zubehör Turbimax CUS50D 60 ... 64 (2.36 ... 2.52) (1.42) A0030819 26 Rohranschluss mit Einschweißadapter, Abmessungen in mm (in) 12.4 Druckluftreinigung Druckluftreinigung für CUS50D • Anschluss: 6 mm • Vordruck: 1,5 ... 2 bar (22 ... 30 psi) • Werkstoffe: POM, PE, PA 6.6 30% Glasfaser •... -
Seite 43: Technische Daten
Turbimax CUS50D Technische Daten Technische Daten 13.1 Eingang 13.1.1 Messgrößen • Trübung • Absorption • Feststoffgehalt • Produktverlust • Temperatur 13.1.2 Messbereich Anwendung Spezifizierter Arbeitsbereich max. Arbeitsbereich Werkskalibrierung Absorbance 0,000 … 5,000 AU oder 0,000 … 10,000 OD Werkskalibrierung Formazin 40 …... -
Seite 44: Leistungsmerkmale
Technische Daten Turbimax CUS50D 13.2 Leistungsmerkmale 13.2.1 Referenzbedingungen 20°C (68 °F), 1013 hPa (15 psi) 13.2.2 Messabweichung Absorption 0,5 % vom Messbereichsende (entspricht +/- 50 mOD ) Formazin 10 % vom Messwerts oder 10 FAU (es gilt jeweils der größere Wert) Kaolin 5 % vom Messbereichsende;... -
Seite 45: Umgebung
Turbimax CUS50D Technische Daten 13.2.5 Wiederholbarkeit Anwendung Wiederholbarkeit Absorption 0,001 OD oder 0,2 % vom Messwert (es gilt jeweils der größere Wert) Formazin 10 FAU bei 800 FAU Bei Kaolin, Sludge/Auto Sludge und Product Loss hängt die Wiederholbarkeit sehr stark von den tatsächlich vorliegenden Medien ab. - Seite 46 Technische Daten Turbimax CUS50D 13.5.2 Gewicht Kabellänge Standard mit Gewinde mit Clamp 3 m (9,84 ft) 0,46 kg (1,5 lbs) 1,15 kg (2,54 lbs) 1,21 kg (2,67 lbs) 7 m (23 ft) 0,68 kg (1,5 lbs) 1,37 kg (3,81 lbs)
-
Seite 47: Stichwortverzeichnis
Turbimax CUS50D Stichwortverzeichnis Stichwortverzeichnis Abmessungen ....12 Offset ......32 Anschlusskontrolle . - Seite 48 *71392761* 71392761 www.addresses.endress.com...
